本技術涉及行星輪，具體是一種內嚙合行星輪。

背景技術：

1、行星齒輪是指除了能像定軸齒輪那樣圍繞著自己的轉動軸轉動之外，它們的轉動軸還隨著行星架繞其它齒輪的軸線轉動的齒輪系統。繞自己軸線的轉動稱為“自轉”，繞其它齒輪軸線的轉動稱為“公轉”，就象太陽系中的行星那樣，因此得名。

2、對于現在的行星齒輪在進行使用時，由于就是將齒輪放置到齒槽的內部，在齒槽的轉動下形成傳輸運動，而在沒有對行星齒輪形成限制的效果，讓其在進行傳輸運動時，會形成偏移錯位的情況，導致了在進行傳輸使用時不夠穩定而受到一定的影響。

技術實現思路

1、本實用新型的目的在于提供一種內嚙合行星輪，以解決上述背景技術中提出的對于現在的行星齒輪在進行使用時，由于就是將齒輪放置到齒槽的內部，在齒槽的轉動下形成傳輸運動，而在沒有對行星齒輪形成限制的效果，讓其在進行傳輸運動時，會形成偏移錯位的情況，導致了在進行傳輸使用時不夠穩定而受到一定的影響的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種內嚙合行星輪，包括安裝主塊，所述安裝主塊的兩側邊水平對稱焊接有安裝側條，所述安裝側條的頂面均勻開設有安裝通孔，所述安裝主塊的底面豎直向插接有主軸桿，所述安裝主塊的頂面水平開設有頂通槽，所述頂通槽的內側邊均勻插接有移動軸桿，所述安裝主塊的內側邊固定設置有內固定塊，所述內固定塊的內側邊固定套接有固定軸承，所述固定軸承的內側邊水平套接有轉動內盤，所述轉動內盤的頂面水平開設有內槽道，所述內槽道的內側壁水平開設有傳輸齒槽，所述內槽道的內側底面固定設置有固定內塊，所述固定內塊的外側邊開設有穩定扣槽，所述頂通槽的內側壁水平開設有配合環槽，所述配合環槽的內側邊水平固定卡接有內軸承，所述安裝主塊的底面固定卡接有底軸承，所述內槽道的內側邊水平均勻設置有移動齒輪，所述移動軸桿的外側邊固定設置有定位外環。

4、作為本實用新型的一種優選實施方式：所述安裝側條的個數為兩個，且兩個安裝側條相互之間平行排布設置，兩個安裝側條相互之間水平固定設置在安裝主塊的兩對稱側邊底端位置，安裝通孔均呈貫穿式一字形等距排布設置在安裝側條的頂面中線位置。

5、作為本實用新型的一種優選實施方式：所述主軸桿的頂端均固定貫穿式插接設置在底軸承的內側邊，且延伸頂端延伸至安裝主塊的內側邊固定連接設置在轉動內盤的底面中心位置，頂通槽呈貫穿式開設在安裝主塊的頂面中心位置。

6、作為本實用新型的一種優選實施方式：所述移動軸桿的個數為多根，且多根移動軸桿相互之間平行排布設置，多根移動軸桿的頂端垂直向上貫穿頂通槽的頂開口延伸至外側，底端延伸至內槽道的內側邊，延伸底端固定插接設置在移動齒輪的中心位置。

7、作為本實用新型的一種優選實施方式：所述內槽道水平開設在轉動內盤的頂面中心位置，傳輸齒槽呈環狀開設在內槽道的內側邊靠近底端位置，固定內塊豎直向固定設置在內槽道的內側底面中心位置，配合環槽呈環狀開設在頂通槽的內側壁中線位置，底軸承固定設置在安裝主塊的底面中心位置。

8、作為本實用新型的一種優選實施方式：所述移動齒輪的個數與移動軸桿的個數保持一致設置，且多個移動齒輪相互之間等距水平排布設置在內槽道的內側邊，多個移動齒輪的外側邊水平延伸至傳輸齒槽的內部齒接設置，另一側邊水平延伸至穩定扣槽的內側邊，定位外環水平固定設置在移動軸桿的外側靠近頂端，且定位外環的外側邊水平卡接設置在配合環槽的內側邊。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型通過將安裝主塊對接設置在指定位置后，通過螺栓貫穿過安裝通孔后使得安裝側條固定安裝操作，然后在底部的主軸桿的底端連接在動力設備上后，在動力設備的轉動下使得主軸桿轉動操作，使得主軸桿帶動著頂端的轉動內盤轉動處理，而在外部的固定軸承的套接下使得轉動內盤的轉動更加的穩定不偏移，在轉動內盤轉動后使得內部的傳輸齒槽帶動著多個移動齒輪在內槽道的內部傳輸運動，在傳輸齒槽和中心位置的穩定扣槽可以對內側邊的移動齒輪的移動更加的穩定不偏移，讓多個移動齒輪帶動著頂面的移動軸桿進行轉動操作，在外部的定位外環與配合環槽相互限制下使得可以對移動軸桿進一步的維持穩定效果，在采用了一體化結構使得在進行安裝時更加的便捷高效，同時在結合了多重穩定限制結構使得行星傳輸運動更加的穩定高效。

技術特征：

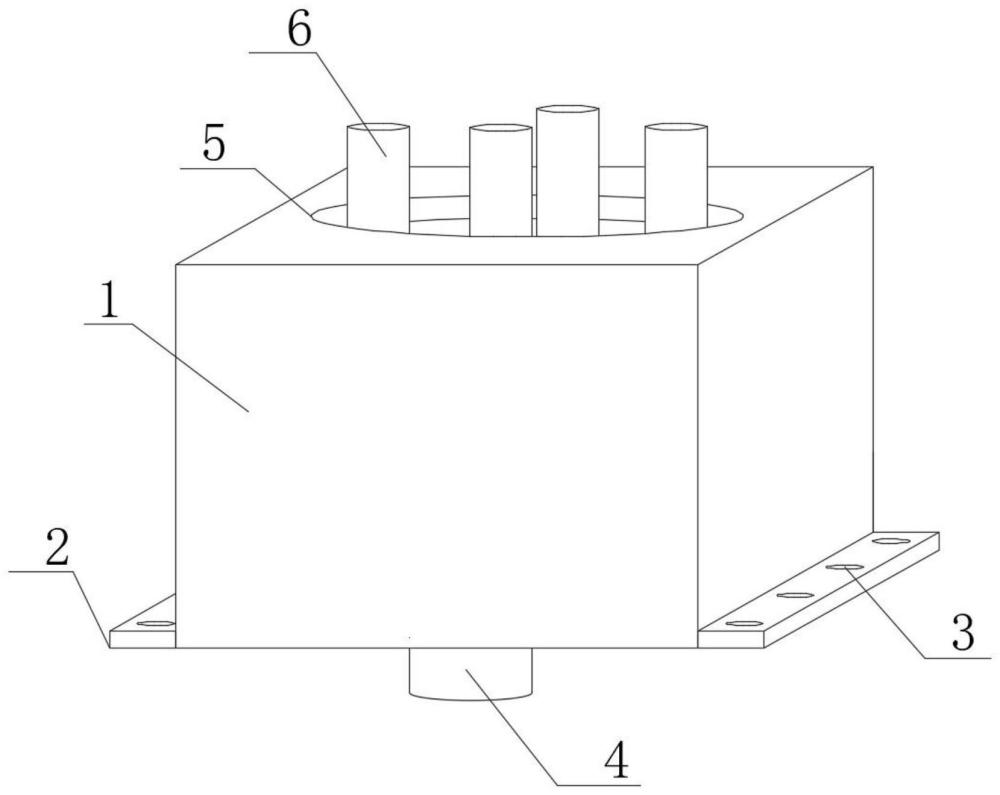

1.一種內嚙合行星輪，包括安裝主塊(1)，其特征在于，所述安裝主塊(1)的兩側邊水平對稱焊接有安裝側條(2)，所述安裝側條(2)的頂面均勻開設有安裝通孔(3)，所述安裝主塊(1)的底面豎直向插接有主軸桿(4)，所述安裝主塊(1)的頂面水平開設有頂通槽(5)，所述頂通槽(5)的內側邊均勻插接有移動軸桿(6)，所述安裝主塊(1)的內側邊固定設置有內固定塊(7)，所述內固定塊(7)的內側邊固定套接有固定軸承(8)，所述固定軸承(8)的內側邊水平套接有轉動內盤(9)，所述轉動內盤(9)的頂面水平開設有內槽道(10)，所述內槽道(10)的內側壁水平開設有傳輸齒槽(11)，所述內槽道(10)的內側底面固定設置有固定內塊(12)，所述固定內塊(12)的外側邊開設有穩定扣槽(13)，所述頂通槽(5)的內側壁水平開設有配合環槽(14)，所述配合環槽(14)的內側邊水平固定卡接有內軸承(15)，所述安裝主塊(1)的底面固定卡接有底軸承(16)，所述內槽道(10)的內側邊水平均勻設置有移動齒輪(17)，所述移動軸桿(6)的外側邊固定設置有定位外環(18)。

2.根據權利要求1所述的一種內嚙合行星輪，其特征在于，所述安裝側條(2)的個數為兩個，且兩個安裝側條(2)相互之間平行排布設置，兩個安裝側條(2)相互之間水平固定設置在安裝主塊(1)的兩對稱側邊底端位置，安裝通孔(3)均呈貫穿式一字形等距排布設置在安裝側條(2)的頂面中線位置。

3.根據權利要求1所述的一種內嚙合行星輪，其特征在于，所述主軸桿(4)的頂端均固定貫穿式插接設置在底軸承(16)的內側邊，且延伸頂端延伸至安裝主塊(1)的內側邊固定連接設置在轉動內盤(9)的底面中心位置，頂通槽(5)呈貫穿式開設在安裝主塊(1)的頂面中心位置。

4.根據權利要求1所述的一種內嚙合行星輪，其特征在于，所述移動軸桿(6)的個數為多根，且多根移動軸桿(6)相互之間平行排布設置，多根移動軸桿(6)的頂端垂直向上貫穿頂通槽(5)的頂開口延伸至外側，底端延伸至內槽道(10)的內側邊，延伸底端固定插接設置在移動齒輪(17)的中心位置。

5.根據權利要求1所述的一種內嚙合行星輪，其特征在于，所述內槽道(10)水平開設在轉動內盤(9)的頂面中心位置，傳輸齒槽(11)呈環狀開設在內槽道(10)的內側邊靠近底端位置，固定內塊(12)豎直向固定設置在內槽道(10)的內側底面中心位置，配合環槽(14)呈環狀開設在頂通槽(5)的內側壁中線位置，底軸承(16)固定設置在安裝主塊(1)的底面中心位置。

6.根據權利要求1所述的一種內嚙合行星輪，其特征在于，所述移動齒輪(17)的個數與移動軸桿(6)的個數保持一致設置，且多個移動齒輪(17)相互之間等距水平排布設置在內槽道(10)的內側邊，多個移動齒輪(17)的外側邊水平延伸至傳輸齒槽(11)的內部齒接設置，另一側邊水平延伸至穩定扣槽(13)的內側邊，定位外環(18)水平固定設置在移動軸桿(6)的外側靠近頂端，且定位外環(18)的外側邊水平卡接設置在配合環槽(14)的內側邊。

技術總結
本技術公開了一種內嚙合行星輪，涉及行星輪領域，包括安裝主塊，所述安裝主塊的兩側邊水平對稱焊接有安裝側條，所述安裝側條的頂面均勻開設有安裝通孔，所述安裝主塊的底面豎直向插接有主軸桿，所述安裝主塊的頂面水平開設有頂通槽，所述頂通槽的內側邊均勻插接有移動軸桿，所述安裝主塊的內側邊固定設置有內固定塊，所述內固定塊的內側邊固定套接有固定軸承，所述固定軸承的內側邊水平套接有轉動內盤，所述轉動內盤的頂面水平開設有內槽道，所述內槽道的內側壁水平開設有傳輸齒槽，在采用了一體化結構使得在進行安裝時更加的便捷高效，同時在結合了多重穩定限制結構使得行星傳輸運動更加的穩定高效。

技術研發人員：李明辰,韓文明,秦麗軍
受保護的技術使用者：福洛德（上海）傳動技術有限公司
技術研發日：20240417
技術公布日：2025/4/28
