本實用新型涉及脂松香的開桶破碎應用技術領域，具體為一種桶裝脂松香的開桶破碎裝置。

背景技術：

目前，在利用脂松香生產改性樹脂的過程中需要將桶裝的脂松香進行開桶破碎處理，鍍鋅鐵片堅硬，且每桶脂松香的重量達兩百多公斤，通過人工方式進行開桶和破碎都比較困難。

技術實現要素：

本實用新型的目的在于提供一種桶裝脂松香的開桶破碎裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種桶裝脂松香的開桶破碎裝置，包括松香桶滑道、松香桶固定裝置、松香桶破碎液壓裝置和松香桶打開裝置；所述松香桶滑道呈傾斜結構，且松香桶滑道的底端設置有松香桶固定裝置；所述松香桶固定裝置的一側設置有松香桶破碎液壓裝置，且松香桶破碎液壓裝置的液壓頂桿與置于松香桶固定裝置上的松香桶的軸心齊平；所述松香桶打開裝置包括電動葫蘆和鉗子，且松香桶打開裝置設置在松香桶固定裝置的正上方。

進一步，所述松香桶為圓柱形結構。

進一步，所述松香桶固定裝置呈“V”型，且上端開口長度小于松香桶的直徑。

進一步，所述電動葫蘆通過鋼絲與鉗子連接。

與現有技術相比，本實用新型的有益效果是：使用該裝置可以將桶裝脂松香的開桶和破碎合并成一個工序，而且通過機械操作，大大減輕了勞動強度，提高了生產效率，使用效果非常好。

附圖說明

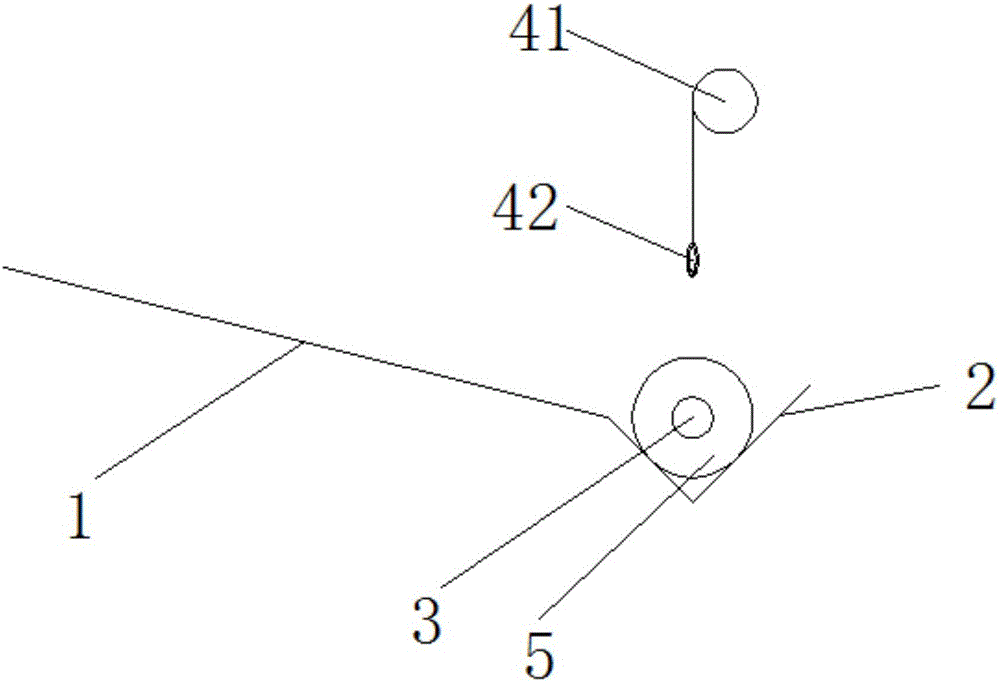

圖1為本實用新型的主視示意圖；

圖2為本實用新型的側視示意圖；

圖中：1-松香桶滑道、2-松香桶固定裝置、3-松香桶破碎液壓裝置、4-松香桶打開裝置、41-電動葫蘆、42-鉗子、5-松香桶。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供的一種實施例：一種桶裝脂松香的開桶破碎裝置，包括松香桶滑道1、松香桶固定裝置2、松香桶破碎液壓裝置3和松香桶打開裝置4；所述松香桶滑道1呈傾斜結構，且松香桶滑道1的底端設置有松香桶固定裝置2；所述松香桶固定裝置2的一側設置有松香桶破碎液壓裝置3，且松香桶破碎液壓裝置3的液壓頂桿與置于松香桶固定裝置2上的松香桶5的軸心齊平；所述松香桶打開裝置4包括電動葫蘆41和鉗子42，且松香桶打開裝置4設置在松香桶固定裝置2的正上方。

作為本實用新型的優化技術方案：所述松香桶5為圓柱形結構。

作為本實用新型的優化技術方案：所述松香桶固定裝置2呈“V”型，且上端開口長度小于松香桶5的直徑。

作為本實用新型的優化技術方案：所述電動葫蘆41通過鋼絲與鉗子42連接。

工作原理：一種桶裝脂松香的開桶破碎裝置，把開桶和破碎這兩個通常是分開進行的工序集成在一個裝置完成，大大減輕了工人操作難度，省時省力；松香桶5經過松香桶滑道1進入松香桶固定裝置2，固定后經過松香桶破碎液壓裝置3的液壓頂桿擠壓破碎，松香桶5的接縫被擠壓開裂，再經過松香桶打開裝置4從兩邊撕開松香桶，松香桶固定裝置2打開，碎松香卸料。

采用本實用新型，可以方便、快捷地完成桶裝脂松香的開桶破碎工作，減少人力，提高工作效率。

工作流程：

1.通過人工將松香桶5放置在松香桶滑道1上，松香桶5自動滾動至松香桶固定裝置2。

2.啟動松香桶破碎液壓裝置3，使液壓頂桿伸出，將桶裝脂松香連同松香桶5一起擠壓變形，使松香破碎，松香桶5的接縫裂開。

3.啟動松香桶打開裝置4，電動葫蘆41將鉗子42放下，用鉗子42夾住松香桶5鐵片接縫處，操作電動葫蘆41將松香桶鐵片提起。

4.打開松香桶固定裝置2，破碎的脂松香從底部放出。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
