本技術涉及染眉膏生產，具體為一種染眉膏生產用灌裝設備。

背景技術：

1、染眉膏是一款作用于眉毛的彩妝產品，能改變眉毛顏色，呈現不同的妝容效果，還能填充稀疏的眉毛，讓眉毛看起來更加濃密，染眉膏不僅可以把眉毛打造的柔和順暢，也能提拉下垂的眉梢，使人看起來充滿活力。

2、染眉膏在生產時需要對其進行罐裝，現有的罐裝方式通常都是流水線式送料，通過傳送帶帶動空罐移動罐裝機的下方進行罐裝，但是罐體在輸送的過程中缺少整料結構，無法保證罐體移動至罐裝機下方時罐體的開口與罐裝機的罐裝口對齊，往往需要工作人員進行擺正，非常耗費時間。為此，提出了一種染眉膏生產用灌裝設備。

技術實現思路

1、本實用新型的目的在于提供一種染眉膏生產用灌裝設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種染眉膏生產用灌裝設備，包括安裝架，所述安裝架的中部設置有傳送組件，所述安裝架的底部設置有加工臺，所述傳送組件的上方懸空架設有罐裝機，所述罐裝機通過連接架與加工臺固定連接，所述罐裝機的上端連通儲料機構，所述安裝架上設置有作用于罐體的整料機構，所述整料機構由兩個整料帶組成，兩個所述整料帶對稱分布在傳送組件的兩側，兩個所述整料帶之間形成導向區和定位區，位于所述導向區位置的兩個整料帶呈八字型結構分布，位于所述定位區位置的兩個整料帶之間相互平行。

3、作為本技術方案的進一步優選的，所述導向區和定位區向著靠近罐裝機的方向依次排列。

4、作為本技術方案的進一步優選的，所述儲料機構由立柱和加熱筒組成，所述加熱筒位于加工臺的上方，所述加熱筒通過立柱與加工臺固定連接，所述加熱筒的底部通過連通管與罐裝機進行連通。

5、作為本技術方案的進一步優選的，所述加熱筒的開口位置通過螺紋配合安裝有密封蓋。

6、作為本技術方案的進一步優選的，所述整料帶為首尾封閉結構。

7、作為本技術方案的進一步優選的，所述整料帶的彎曲位置均設置有轉動輥，多個所述轉動輥的上下兩側分別設置有安裝頂板和安裝底板，所述轉動輥的兩端分別與安裝頂板和安裝底板轉動連接，所述安裝底板固定連接在安裝架的上端，一個所述轉動輥的上端連接有驅動機構。

8、作為本技術方案的進一步優選的，所述驅動機構由電機和固定板組成，所述電機位于一個轉動輥的上方，所述電機的底部固定連接有固定板，所述固定板與安裝架固定連接，所述電機的輸出軸貫穿固定板且與轉動輥固定連接。

9、本實用新型提供了一種染眉膏生產用灌裝設備，具備以下有益效果：

10、本實用新型通過設置的整料機構可以對傳送組件上的罐體進行整料，保證罐體移動至罐裝機下方時，罐體的開口與罐裝機的罐裝口對齊，避免工作人員擺正罐體耗費過長的時間，同時，通過加熱筒內部的加熱絲對染眉膏進行加熱，使染眉膏受熱液化，液化后的染眉膏具有流動性，使其后續的罐裝工作開展的更加便捷。

技術特征：

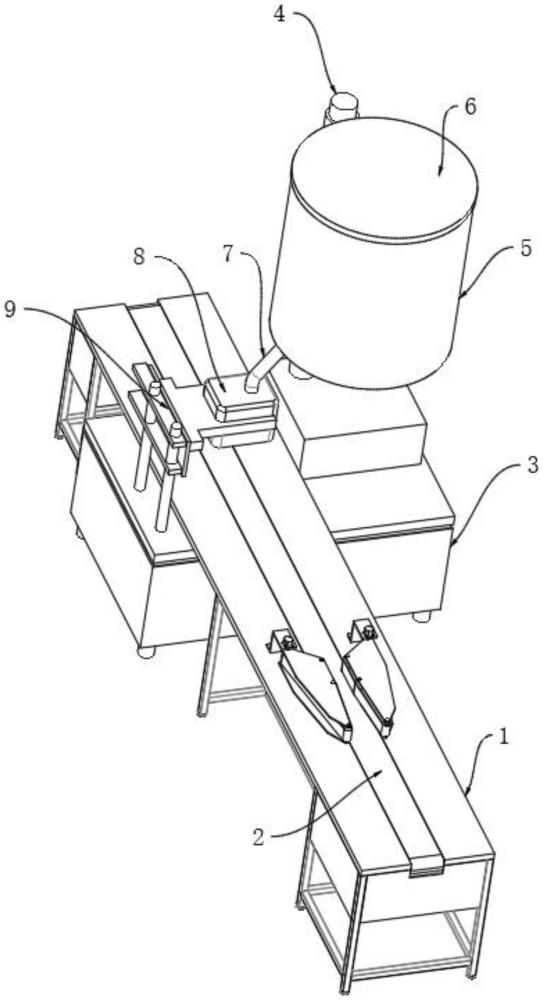

1.一種染眉膏生產用灌裝設備，包括安裝架(1)，其特征在于：所述安裝架(1)的中部設置有傳送組件(2)，所述安裝架(1)的底部設置有加工臺(3)，所述傳送組件(2)的上方懸空架設有罐裝機(8)，所述罐裝機(8)通過連接架(9)與加工臺(3)固定連接，所述罐裝機(8)的上端連通儲料機構，所述安裝架(1)上設置有作用于罐體的整料機構，所述整料機構由兩個整料帶(11)組成，兩個所述整料帶(11)對稱分布在傳送組件(2)的兩側，兩個所述整料帶(11)之間形成導向區(15)和定位區(16)，位于所述導向區(15)位置的兩個整料帶(11)呈八字型結構分布，位于所述定位區(16)位置的兩個整料帶(11)之間相互平行。

2.根據權利要求1所述的一種染眉膏生產用灌裝設備，其特征在于：所述導向區(15)和定位區(16)向著靠近罐裝機(8)的方向依次排列。

3.根據權利要求1所述的一種染眉膏生產用灌裝設備，其特征在于：所述儲料機構由立柱(4)和加熱筒(5)組成，所述加熱筒(5)位于加工臺(3)的上方，所述加熱筒(5)通過立柱(4)與加工臺(3)固定連接，所述加熱筒(5)的底部通過連通管(7)與罐裝機(8)進行連通。

4.根據權利要求3所述的一種染眉膏生產用灌裝設備，其特征在于：所述加熱筒(5)的開口位置通過螺紋配合安裝有密封蓋(6)。

5.根據權利要求1所述的一種染眉膏生產用灌裝設備，其特征在于：所述整料帶(11)為首尾封閉結構。

6.根據權利要求1所述的一種染眉膏生產用灌裝設備，其特征在于：所述整料帶(11)的彎曲位置均設置有轉動輥(17)，多個所述轉動輥(17)的上下兩側分別設置有安裝頂板(12)和安裝底板(10)，所述轉動輥(17)的兩端分別與安裝頂板(12)和安裝底板(10)轉動連接，所述安裝底板(10)固定連接在安裝架(1)的上端，一個所述轉動輥(17)的上端連接有驅動機構。

7.根據權利要求6所述的一種染眉膏生產用灌裝設備，其特征在于：所述驅動機構由電機(14)和固定板(13)組成，所述電機(14)位于一個轉動輥(17)的上方，所述電機(14)的底部固定連接有固定板(13)，所述固定板(13)與安裝架(1)固定連接，所述電機(14)的輸出軸貫穿固定板(13)且與轉動輥(17)固定連接。

技術總結
本技術公開了一種染眉膏生產用灌裝設備，包括安裝架，所述安裝架的中部設置有傳送組件，所述安裝架的底部設置有加工臺，所述傳送組件的上方懸空架設有罐裝機，所述罐裝機通過連接架與加工臺固定連接，所述罐裝機的上端連通儲料機構，所述安裝架上設置有作用于罐體的整料機構，所述整料機構由兩個整料帶組成，本技術通過設置的整料機構可以對傳送組件上的罐體進行整料，保證罐體移動至罐裝機下方時，罐體的開口與罐裝機的罐裝口對齊，避免工作人員擺正罐體耗費過長的時間，同時，通過加熱筒內部的加熱絲對染眉膏進行加熱，使染眉膏受熱液化，液化后的染眉膏具有流動性，使其后續的罐裝工作開展的更加便捷。

技術研發人員：李繼承
受保護的技術使用者：蘇州安特化妝品股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
