本技術涉及醫療輔助器械，具體為一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統。

背景技術：

1、二氧化碳?xì)馄抗芙M系統是醫療系統中重要的組成部分。在患者腹腔治療過程中，需要通過二氧化碳?xì)馄抗芙M系統和管路將二氧化碳?xì)怏w導入到手術室內，通過手術室內的終端設備，把二氧化碳?xì)怏w充入到患者的腹腔內，從而使患者腹腔鼓起，方便醫護人員對患者腹腔進行檢查和手術。由于二氧化碳?xì)馄績?nèi)的氣體在氣化時溫度低，傳統二氧化碳?xì)馄抗芙M系統主要由儲氣瓶、供氣管、減壓閥和加熱器幾部分組成，在供氣管路上安裝電加熱器，從而對二氧化碳進行加熱。上述常見類型的二氧化碳?xì)馄抗艿老到y(tǒng)在實際的應用中仍存在以下問題；

2、當手術室患者多，終端使用二氧化碳?xì)怏w的流量較大時，二氧化碳匯流排原有的電加熱器，無法滿足大流量同時加熱的需求，導致流過減壓閥的氣體溫度低，而溫度低就容易導致減壓閥內部結冰堵塞，直接影響終端無法使用，一旦出現這種情況，對于手術中有著較大的隱患。

技術實現思路

1、本實用新型的目的在于提供一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，以解決上述背景技術中提出的現有的二氧化碳?xì)馄抗芙M有著較大的隱患的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，包括換熱箱，所述換熱箱頂端的兩側均固定設置有主氣管，兩個所述主氣管的底部均固定安裝有多個電磁氣閥，多個所述電磁氣閥的進氣口均設有氣瓶組件，所述換熱箱的內部固定設置有支架，所述支架上固定安裝有用于對二氧化碳?xì)怏w升溫的換熱組件，所述換熱箱頂端的中部固定設置有供氣管組，所述換熱箱的正面固定安裝有換熱風扇，所述換熱箱的背面固定安裝有濾網組件，所述換熱箱的一側固定安裝有控制箱，所述控制箱的內部固定安裝有控制器。

3、優選的，所述氣瓶組件包括二氧化碳儲氣瓶以及固定安裝在二氧化碳儲氣瓶頂端的氣瓶閥，所述氣瓶閥的出氣口固定連通有導氣軟管，所述導氣軟管的頂端安裝在電磁氣閥上；氣瓶安裝方便，便于后期維護檢修。

4、優選的，所述換熱組件包括兩個彎折換熱管以及固定連通在彎折換熱管之間的三通管，所述三通管的一端固定連通有匯流管，兩個所述主氣管的底端分別固定連通在兩個彎折換熱管上；換熱路徑長，換熱充分。

5、優選的，所述供氣管組包括供氣管道以及固定安裝在供氣管道上的電加熱器和減壓平衡閥，所述供氣管道的頂端固定安裝有密封接頭，所述匯流管的頂端固定連通在供氣管道上，所述電加熱器和多個電磁氣閥均與控制器電性連接；供氣穩定。

6、優選的，所述濾網組件包括濾塵框架以及固定設置在濾塵框架中部的濾塵紗網；可減少粉塵進入換熱箱，提高換熱效率。

7、優選的，所述控制箱的表面固定安裝有操控面板，所述操控面板的表面固定安裝有觸控顯示器和電源開關，所述觸控顯示器與控制器電性連接，所述控制器通過電源開關與外接電源電性連接；方便操作和設置相關參數。

8、優選的，兩個所述主氣管靠近換熱箱的一端均固定安裝有逆止閥；能夠防止換熱組件內的二氧化碳?xì)怏w回流。

9、與現有技術相比，本實用新型的有益效果是：

10、該二氧化碳?xì)馄抗芙M系統增設有換熱箱，并在換熱箱內安裝換熱組件，氣瓶匯流排中的流出的低溫二氧化碳?xì)怏w先經過換熱組件把溫度初次升高，再經過電加熱器的方式進行二次加熱，從而能夠有效避免減壓閥內部結冰堵塞的問題，供氣穩定流暢，便于后期維護檢修，能夠降低手術的安全隱患。

技術特征：

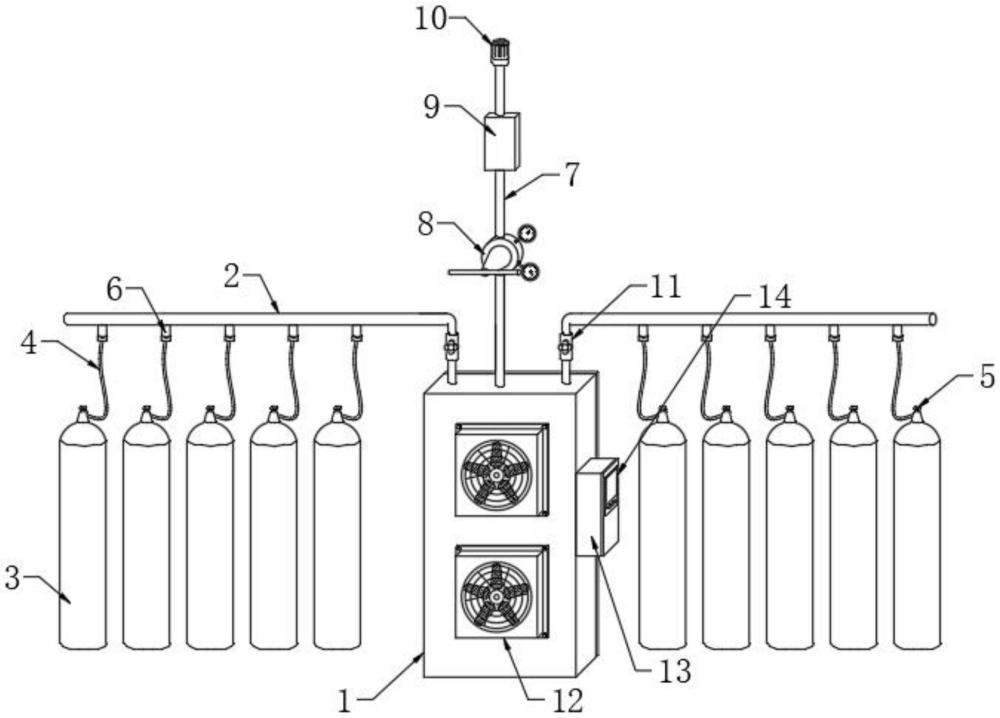

1.一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，包括換熱箱(1)，其特征在于：所述換熱箱(1)頂端的兩側均固定設置有主氣管(2)，兩個所述主氣管(2)的底部均固定安裝有多個電磁氣閥(6)，多個所述電磁氣閥(6)的進氣口均設有氣瓶組件，所述換熱箱(1)的內部固定設置有支架(18)，所述支架(18)上固定安裝有用于對二氧化碳?xì)怏w升溫的換熱組件(15)，所述換熱箱(1)頂端的中部固定設置有供氣管組，所述換熱箱(1)的正面固定安裝有換熱風扇(12)，所述換熱箱(1)的背面固定安裝有濾網組件，所述換熱箱(1)的一側固定安裝有控制箱(13)，所述控制箱(13)的內部固定安裝有控制器(19)。

2.根據權利要求1所述的一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，其特征在于：所述氣瓶組件包括二氧化碳儲氣瓶(3)以及固定安裝在二氧化碳儲氣瓶(3)頂端的氣瓶閥(5)，所述氣瓶閥(5)的出氣口固定連通有導氣軟管(4)，所述導氣軟管(4)的頂端安裝在電磁氣閥(6)上。

3.根據權利要求1所述的一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，其特征在于：所述換熱組件(15)包括兩個彎折換熱管(151)以及固定連通在彎折換熱管(151)之間的三通管(153)，所述三通管(153)的一端固定連通有匯流管(152)，兩個所述主氣管(2)的底端分別固定連通在兩個彎折換熱管(151)上。

4.根據權利要求3所述的一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，其特征在于：所述供氣管組包括供氣管道(7)以及固定安裝在供氣管道(7)上的電加熱器(8)和減壓平衡閥(9)，所述供氣管道(7)的頂端固定安裝有密封接頭(10)，所述匯流管(152)的頂端固定連通在供氣管道(7)上，所述電加熱器(8)和多個電磁氣閥(6)均與控制器(19)電性連接。

5.根據權利要求1所述的一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，其特征在于：所述濾網組件包括濾塵框架(16)以及固定設置在濾塵框架(16)中部的濾塵紗網(17)。

6.根據權利要求1所述的一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，其特征在于：所述控制箱(13)的表面固定安裝有操控面板(14)，所述操控面板(14)的表面固定安裝有觸控顯示器和電源開關，所述觸控顯示器與控制器(19)電性連接，所述控制器(19)通過電源開關與外接電源電性連接。

7.根據權利要求1所述的一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，其特征在于：兩個所述主氣管(2)靠近換熱箱(1)的一端均固定安裝有逆止閥(11)。

技術總結
本技術公開了一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，包括換熱箱，換熱箱頂端的兩側均固定設置有主氣管，兩個主氣管的底部均固定安裝有多個電磁氣閥，多個電磁氣閥的進氣口均設有氣瓶組件，換熱箱的內部固定設置有支架，支架上固定安裝有用于對二氧化碳?xì)怏w升溫的換熱組件，本技術一種具有防止減壓閥堵塞的二氧化碳?xì)馄抗芙M系統，該二氧化碳?xì)馄抗芙M系統增設有換熱箱，并在換熱箱內安裝換熱組件，氣瓶匯流排中的流出的低溫二氧化碳?xì)怏w先經過換熱組件把溫度初次升高，再經過電加熱器的方式進行二次加熱，從而能夠有效避免減壓閥內部結冰堵塞的問題，供氣穩定流暢，便于后期維護檢修，能夠降低手術的安全隱患。

技術研發人員：梁權,梁少華
受保護的技術使用者：廣西壯族自治區人民醫院
技術研發日：20240709
技術公布日：2025/4/28
