本技術屬于環保設備，具體涉及一種環保設備用壓力監測報警裝置。

背景技術：

1、環保設備在運行中通常需輸送含污染物流體物質，流體液體通過壓力管道輸送的，在使用過程中往往由于某些原因經常會出現管道內的壓力突然增高或突然降低的現象發生；在液體輸送過程中，需要對泵站進行壓力監測處理，目前現有的泵站壓力監測報警裝置一般通過在管道上安裝有壓力表，當壓力達到一定的壓強后，通過控制系統控制報警裝置進行報警處理，這樣需要設置控制系統進行專門的控制處理，不僅操作不便，而且導致裝置的成本增加。

技術實現思路

1、本實用新型的目的在于提供一種環保設備用壓力監測報警裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

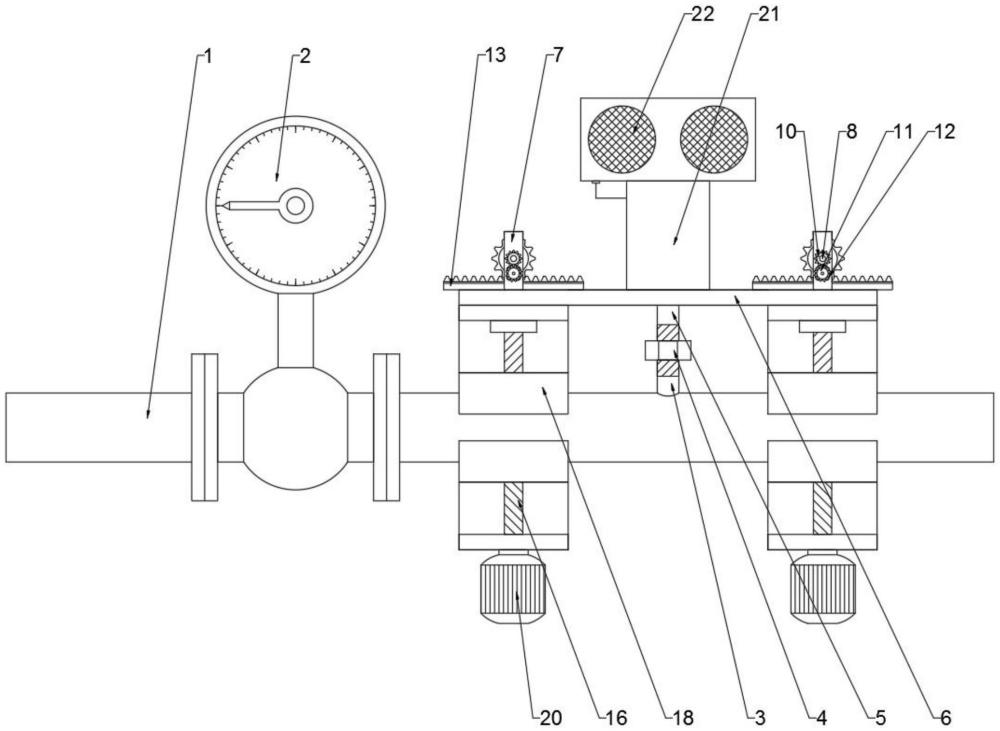

3、一種環保設備用壓力監測報警裝置，包括輸送管道，所述輸送管道的一端安裝有壓力監測器；所述輸送管道上導通安裝有第一連接管道，第一連接管道通過連接螺母與第二連接管道進行連接，第二連接管道的頂部固定設置有安裝板，所述安裝板的兩側安裝有移動夾持機構，所述移動夾持機構包括與安裝板固定設置有安裝架，所述安裝架上通過轉軸與第一齒輪進行連接，位于安裝架外側的轉軸上安裝有驅動組件，所述第一齒輪的底部嚙合有齒條板，齒條板通過第一連接桿與連接框進行固定連接，所述連接框內部安裝有與輸送管道夾持連接的夾持組件；所述安裝板的頂部固定安裝有密封筒，所述密封筒頂部安裝有報警器，所述密封筒內部一端安裝有導電組件，另一端安裝有移動供電組件；所述導電組件包括與密封筒內壁固定連接的第一連接塊，第一連接塊上安裝有第一觸電片，且第一連接塊通過電線與報警器進行連接；所述移動供電組件包括滑動設置在密封筒內部的第二連接塊，所述第二連接塊通過彈簧與密封筒進行連接，所述第二連接塊內部安裝有蓄電池，蓄電池通過電線與第二觸電片進行連接，所述第二連接框通過第二連接桿與活塞板進行連接，所述活塞板設置在第二連接管道的內部。

4、優選的，所述驅動組件包括與轉軸固定連接的第二齒輪，第二齒輪上嚙合有第三齒輪，第三齒輪上安裝有與安裝架固定連接的第一電機。

5、優選的，所述夾持組件包括與連接框轉動連接的雙向螺桿，所述雙向螺桿的兩端螺紋連接有滑塊，滑塊上安裝有夾持框。

6、優選的，所述雙向螺桿的一端通過軸承座與連接框轉動連接，另一端安裝有第二電機。

7、優選的，所述夾持框與輸送管道之間連接處安裝有保護墊。

8、與現有技術相比，本實用新型的有益效果是：本實用新型通過驅動組件驅動轉軸進行轉動，轉軸同步帶動第一齒輪帶動齒條板進行移動，齒條板通過第一連接桿帶動連接框進行移動，通過夾持組件實現對輸送管道進行固定夾持處理，進而可以方便裝置的固定安裝處理，這樣可以實現調節夾持組件在輸送管道上的方位，更好的方便裝置的固定夾持處理；輸送管道在進行水輸送過程中，水壓就會推動活塞板進行移動，活塞板通過第二連接桿帶動第二連接框同步移動，待到第二觸電片與第一觸電片進行接觸的時候，蓄電池實現對報警器進行供電，可以實現裝置的報警處理，這樣設備無需設置控制系統，可以實現裝置的自動監測報警處理，方便裝置的使用，這樣可以有效地節約裝置的成本，方便裝置的操作。

技術特征：

1.一種環保設備用壓力監測報警裝置，包括輸送管道，其特征在于，所述輸送管道的一端安裝有壓力監測器；

2.根據權利要求1所述的一種環保設備用壓力監測報警裝置，其特征在于，所述驅動組件包括與轉軸固定連接的第二齒輪，第二齒輪上嚙合有第三齒輪，第三齒輪上安裝有與安裝架固定連接的第一電機。

3.根據權利要求1所述的一種環保設備用壓力監測報警裝置，其特征在于，所述夾持組件包括與連接框轉動連接的雙向螺桿，所述雙向螺桿的兩端螺紋連接有滑塊，滑塊上安裝有夾持框。

4.根據權利要求3所述的一種環保設備用壓力監測報警裝置，其特征在于，所述雙向螺桿的一端通過軸承座與連接框轉動連接，另一端安裝有第二電機。

5.根據權利要求3所述的一種環保設備用壓力監測報警裝置，其特征在于，所述夾持框與輸送管道之間連接處安裝有保護墊。

技術總結
本技術提供環保設備用壓力監測報警裝置，包括輸送管道，輸送管道的一端安裝有壓力監測器；輸送管道上安裝有第一連接管道，第一連接管道通過連接螺母與第二連接管道連接，第二連接管道的頂部設置有安裝板，安裝板兩側安裝有移動夾持機構，安裝板頂部安裝有密封筒，封筒頂部安裝有報警器，密封筒內部一端安裝有導電組件，另一端安裝有移動供電組件；移動供電組件包括第二連接塊，第二連接塊內部安裝有蓄電池，蓄電池通過電線與第二觸電片連接，第二連接框通過第二連接桿與活塞板連接，活塞板設置在第二連接管道的內部，本技術可以有效地方便對輸送管道進行壓力監測處理。

技術研發人員：曹軒宇,郁芳英,喻明惠
受保護的技術使用者：南通拓宇環保科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
