本技術涉及紡織服裝除皺，具體涉及一種紡織服裝檢測用除皺裝置。

背景技術：

1、目前紡織服裝企業在生產時需要質檢做好的樣品或者產品，質量檢測是確保產品質量的重要環節，通過對樣品或者產品進行全面的檢查和測試，可以發現和糾正可能存在的缺陷、問題或不合格品，以確保產品符合消費者的期望和要求，這不僅保障了產品的質量，也維護了品牌的聲譽，提高企業經濟效益。而為提高檢測結果的準確度，需要在檢測前對樣品或者產品面料進行除皺。

2、目前，面料除皺通常使用蒸汽熨燙的方式，高溫蒸汽能夠軟化纖維結構，達到除皺的目的。而眾所周知為了保證除皺效果，熨燙前需要對面料進行清理然后鋪平；這些操作若是采用人工，勞動強度大，且浪費人力資源，若是采用自動化設備，則增加企業購置多種設備的成本。因此本實用新型提出一種集清理、整平、除皺于一體的紡織服裝檢測用除皺裝置。

技術實現思路

1、本實用新型的目的是提供一種紡織服裝檢測用除皺裝置，集清理、整平、除皺于一體，除皺效果好，自動化程度高，操作簡單便捷。

2、為了實現上述目的，本實用新型提供如下技術方案：一種紡織服裝檢測用除皺裝置，包括機架以及固定在機架頂部的機殼，還包括：

3、除皺組件，設置有兩組，兩組除皺組件均設在機殼內部且相互鏡像對稱分布；

4、豎直驅動組件，設置于除皺組件頂部，用于驅動兩組除皺組件升降；

5、水平驅動組件，設置于除皺組件與豎直驅動組件之間，用于驅動兩組除皺組件水平反向運動；

6、所述除皺組件包括用于對紡織服裝面料除皺的除皺部和用于對紡織服裝面料進行清理和整平的清理整平部；

7、所述除皺部包括連板和固定于連板底部的中空熨燙板，所述中空熨燙板底部開設有多個與中空熨燙板內腔相通的通孔；

8、所述清理整平部包括外座和設于外座內部的轉輥，所述轉輥外部纏繞有粘貼紙。

9、優選的，所述中空熨燙板后端固定有波紋管，所述波紋管貫穿機殼后部連接蒸汽發生器，蒸汽發生器產生的高溫蒸汽輸送至中空熨燙板內，用于對紡織服裝面料進行熨燙除皺，且機殼頂部一側固定有用于排出熨燙蒸汽的排汽管。

10、優選的，所述外座內壁前后兩側均固定有圓塊，所述轉輥兩端均開設有與圓塊相適配的卡槽，所述圓塊卡接于卡槽內使得轉輥與外座便于拆裝，以便更換轉輥上的粘貼紙，同時使得轉輥與外座轉動連接。

11、優選的，所述清理整平部設在除皺部一側，且清理整平部與除皺部通過兩組前后分布的連接部連接，所述連接部包括固定于連板一側的支撐板，所述支撐板底部固定設有外筒，且外筒內部設有活動桿，所述活動桿底部延伸出外筒底部并與外座頂部固定，所述活動桿頂端與外筒內部頂端通過彈簧連接。

12、優選的，所述豎直驅動組件包括固定于機殼頂部的電動推桿和設于機殼內部的滑板，所述滑板與機殼內壁兩側滑動連接，且電動推桿的活塞桿與滑板頂部固定，用于帶動滑板升降。

13、優選的，所述水平驅動組件包括固定于滑板底部的外殼，所述外殼內部轉動設有螺紋桿，且外殼一端固定有驅動螺紋桿轉動的電機，所述螺紋桿上螺紋連接有兩個螺紋塊，且兩個螺紋塊與螺紋桿之間的螺紋旋向相反。

14、優選的，兩組除皺組件上的連板分別固定于兩個螺紋塊底部，且連板與滑板滑動連接。

15、優選的，所述機殼內部底端固定有底板，所述底板上磁吸有多個用于對紡織服裝面料固定的磁鐵塊。

16、在上述技術方案中，本實用新型提供的技術效果和優點：

17、1、通過使清理整平部的兩個轉輥沿著紡織服裝面料中部向兩邊滾動將面料褶皺逐漸整平，同時粘貼紙沿著面料滾動粘貼清理面料上的浮毛、灰塵等，緊接著除皺部的兩個中空熨燙板沿著面料中部向兩邊運動對整平褶皺后的面料熨燙，達到對紡織服裝面料除皺的目的；本實用新型集清理、整平、除皺于一體，除皺效果好，自動化程度高，操作簡單便捷；

18、2、除皺組件與面料接觸后壓縮彈簧被壓縮，彈力作用于轉輥上使轉輥壓住面料，提高除皺時面料的穩定性，同時粘貼紙保持與紡織服裝面料緊貼，提高對面料的清理效果。

技術特征：

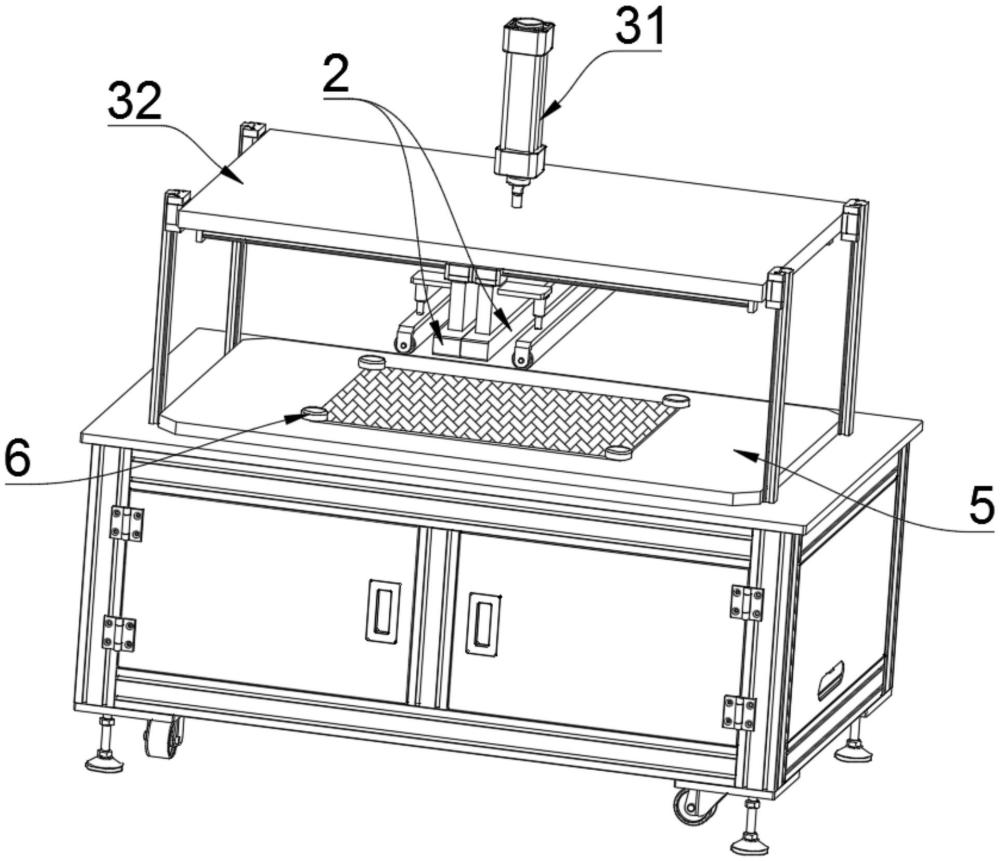

1.一種紡織服裝檢測用除皺裝置，包括機架以及固定在機架頂部的機殼(1)，其特征在于，還包括：

2.根據權利要求1所述的一種紡織服裝檢測用除皺裝置，其特征在于：所述中空熨燙板(212)后端固定有波紋管(213)，所述波紋管(213)貫穿機殼(1)后部連接蒸汽發生器，蒸汽發生器產生的高溫蒸汽輸送至中空熨燙板(212)內，用于對紡織服裝面料進行熨燙除皺，且機殼(1)頂部一側固定有排汽管(7)。

3.根據權利要求1所述的一種紡織服裝檢測用除皺裝置，其特征在于：所述外座(221)內壁前后兩側均固定有圓塊(224)，所述轉輥(222)兩端均開設有與圓塊(224)相適配的卡槽(225)，所述圓塊(224)卡接于卡槽(225)內使得轉輥(222)與外座(221)便于拆裝，同時使得轉輥(222)與外座(221)轉動連接。

4.根據權利要求1所述的一種紡織服裝檢測用除皺裝置，其特征在于：所述清理整平部(22)設在除皺部(21)一側，且清理整平部(22)與除皺部(21)通過兩組前后分布的連接部(23)連接；

5.根據權利要求1所述的一種紡織服裝檢測用除皺裝置，其特征在于：所述豎直驅動組件(3)包括固定于機殼(1)頂部的電動推桿(31)和設于機殼(1)內部的滑板(32)，所述滑板(32)與機殼(1)內壁兩側滑動連接，且電動推桿(31)的活塞桿與滑板(32)頂部固定。

6.根據權利要求5所述的一種紡織服裝檢測用除皺裝置，其特征在于：所述水平驅動組件(4)包括固定于滑板(32)底部的外殼(41)，所述外殼(41)內部轉動設有螺紋桿(42)，且外殼(41)一端固定有驅動螺紋桿(42)轉動的電機(43)，所述螺紋桿(42)上螺紋連接有兩個螺紋塊(44)，且兩個螺紋塊(44)與螺紋桿(42)之間的螺紋旋向相反。

7.根據權利要求6所述的一種紡織服裝檢測用除皺裝置，其特征在于：兩組除皺組件(2)上的連板(211)分別固定于兩個螺紋塊(44)底部，且連板(211)與滑板(32)滑動連接。

8.根據權利要求1所述的一種紡織服裝檢測用除皺裝置，其特征在于：所述機殼(1)內部底端固定有底板(5)，所述底板(5)上磁吸有多個用于對紡織服裝面料固定的磁鐵塊(6)。

技術總結
本技術公開了一種紡織服裝檢測用除皺裝置，具體涉及紡織服裝除皺技術領域，包括機架、固定在機架頂部的機殼、兩除皺組件、豎直驅動組件和水平驅動組件，所述除皺組件包括用于對紡織服裝面料除皺的除皺部和用于對紡織服裝面料進行清理和整平的清理整平部，所述除皺部包括連板和固定于連板底部的中空熨燙板，所述中空熨燙板底部開設有多個與中空熨燙板內腔相通的通孔，所述清理整平部包括外座和設于外座內部的轉輥，所述轉輥外部纏繞有粘貼紙。本技術集清理、整平、除皺于一體，除皺效果好，自動化程度高，操作簡單便捷。

技術研發人員：楊潤,夏志強,孫葳,崔海春,陳閃閃,李燦燦
受保護的技術使用者：蚌埠市產品質量監督檢驗研究院
技術研發日：20240628
技術公布日：2025/4/28
