本技術屬于電機測試，具體涉及一種應用于電機性能測試的工裝。

背景技術：

1、電機是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置，電機測試系統是對電機裝配質量及技術性能綜合評價的重要環節，是電機制造和生產的重要工序，確保電機在后續使用中的性能穩定和使用質量。

2、現有的工裝對電機進行測試時采取螺栓將電機固定在工裝上方，此固定方式在固定時操作復雜，影響了電機的固定效率，降低了電機的檢測效率，同時對于不同型號的電機無法進行適配，所能適用的電機規格較少，需要搭配多種工裝對不同的電機進行測試使用，提高了測試的成本。

技術實現思路

1、本實用新型的目的在于提供一種應用于電機性能測試的工裝，以解決上述背景技術中提出現有的工裝對電機進行測試時采取螺栓將電機固定在工裝上方，此固定方式在固定時操作復雜，影響了電機的固定效率，降低了電機的檢測效率，同時對于不同型號的電機無法進行適配，所能適用的電機規格較少，需要搭配多種工裝對不同的電機進行測試使用，提高了測試的成本的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種應用于電機性能測試的工裝，包括機架，所述機架上開設有若干個安裝孔，所述機架內相對設置有兩個橫桿，所述橫桿上表面固定安裝有兩個連接桿，兩個所述連接桿端部固定安裝有同一個側板，所述機架上表面開設有若干個供連接桿使用的限位孔，所述機架內設置有驅動兩個橫桿相對運動的驅動機構一，所述側板上開設有凹槽，所述凹槽內設置有移動塊，所述移動塊側面固定安裝有兩個支撐桿，兩個所述支撐桿端部固定安裝有同一個弧形夾持板，所述凹槽內設置有調節機構，所述機架上表面固定安裝有支撐座，所述支撐座和兩個弧形夾持板上均固定安裝有若干個橡膠條且支撐座和兩個弧形夾持板之間配合使用，所述側板上表面固定安裝有兩個u形座，所述u形座上轉動安裝有壓桿，兩個所述壓桿端部固定安裝有同一個橡膠壓塊，所述側板上設置有驅動兩個壓桿運動的驅動機構二。

3、采用上述方案，通過設置兩個弧形夾持板和支撐座，實現對電機的固定作用，避免了需要螺栓進行固定的繁瑣步驟，在使用中提高了電機的固定效率，從而使電機測試效率更高，通過設置驅動機構一在使用中帶動兩個橫桿相對運動，橫桿運動時通過連接桿帶動弧形夾持板同步運動，實現對弧形夾持板位置的調節作用，配合調節機構對移動塊初始位置進行調節，移動塊在調節時通過支撐桿帶動弧形夾持板進行上下位置調節，整體實現對不同型號的電機進行固定時的自適應調節功能，便于多種型號的電機進行測試使用，減少不必要的成本支出，通過設置驅動機構二，驅動機構二帶動兩個壓桿圍繞u形座運動，壓桿運動時帶動橡膠壓塊運動對電機外表面進一步的進行限位，保證了電機在測試中的穩定性。

4、上述方案中，需要說明的是，電機和電動推桿均與外接電源電性連接。

5、作為一種優選的實施方式，所述驅動機構一包括固定安裝在機架上的電機，所述電機的輸出軸延伸至機架內并固定安裝有齒輪，兩個所述橫桿的相對面均固定安裝有齒條，所述齒條與齒輪之間嚙合連接。

6、采用上述方案，通過設置電機，電機啟動時帶動齒輪轉動，在齒輪與齒條的傳動作用下使兩個橫桿相對運動，兩個橫桿相對靠近時通過連接桿帶動兩個側板相對靠近，兩個橫桿相對遠離時通過連接桿帶動兩個側板相對遠離，兩個側板相對靠近和遠離時帶動兩個弧形夾持板運動對電機外部進行固定夾持。

7、作為一種優選的實施方式，所述機架內固定安裝有兩個滑桿，兩個所述橫桿均滑動安裝在兩個滑桿外表面。

8、采用上述方案，通過設置滑桿，實現對橫桿運動時的限位和導向作用。

9、作為一種優選的實施方式，所述調節機構包括轉動安裝在凹槽內的螺桿，所述螺桿的一端延伸至側板外并固定安裝有把手，所述移動塊螺紋安裝在螺桿上。

10、采用上述方案，通過設置把手，轉動把手時帶動螺桿轉動，螺桿轉動時帶動移動塊進行上下運動對弧形夾持板的高度進行調節。

11、作為一種優選的實施方式，所述移動塊前后兩側面均固定安裝有導向塊，所述凹槽內開設有兩個供導向塊使用的導向孔。

12、采用上述方案，通過設置導向塊和導向孔，實現對移動塊運動的限位和導向作用。

13、作為一種優選的實施方式，所述驅動機構二包括固定安裝在側板上的安裝板，所述安裝板上表面固定安裝有電動推桿，所述電動推桿的活塞端固定安裝有移動架，所述移動架內轉動安裝有驅動桿，所述壓桿上開設有供驅動桿使用的驅動孔。

14、采用上述方案，通過設置電動推桿，電動推桿運動時帶動移動架上下運動，移動架上下運動時通過驅動桿和驅動孔帶動壓桿圍繞u形座運動，壓桿運動時帶動橡膠壓塊對電機外部進行壓緊固定。

15、作為一種優選的實施方式，所述安裝板位于電動推桿兩側的位置處均固定安裝有伸縮桿，所述伸縮桿的伸縮端與相對應的移動架下表面固定連接。

16、采用上述方案，通過設置伸縮桿，實現對移動架上下運動時的限位和導向作用。

17、與現有技術相比，本實用新型的有益效果是：

18、該一種應用于電機性能測試的工裝通過設置兩個弧形夾持板和支撐座，實現對電機的固定作用，避免了需要螺栓進行固定的繁瑣步驟，在使用中提高了電機的固定效率，從而使電機測試效率更高；

19、該一種應用于電機性能測試的工裝通過設置驅動機構一在使用中帶動兩個橫桿相對運動，橫桿運動時通過連接桿帶動弧形夾持板同步運動，實現對弧形夾持板位置的調節作用，配合調節機構對移動塊初始位置進行調節，移動塊在調節時通過支撐桿帶動弧形夾持板進行上下位置調節，整體實現對不同型號的電機進行固定時的自適應調節功能，便于多種型號的電機進行測試使用，減少不必要的成本支出。

技術特征：

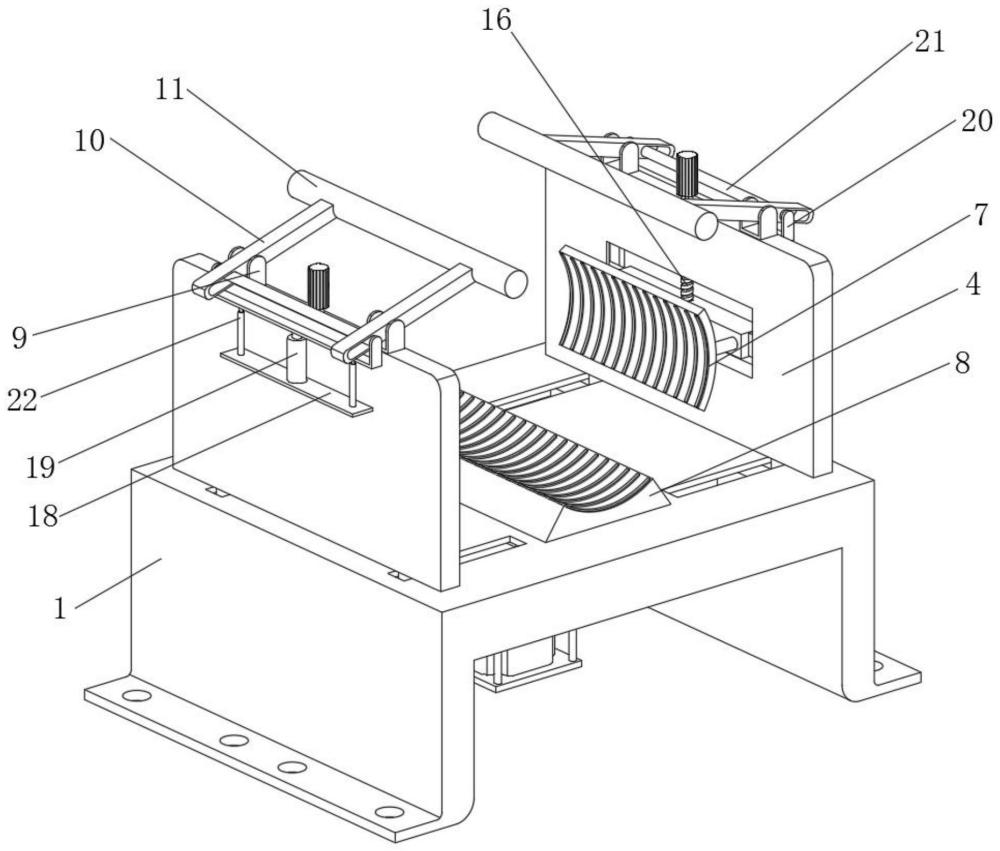

1.一種應用于電機性能測試的工裝，其特征在于：包括機架(1)，所述機架(1)上開設有若干個安裝孔，所述機架(1)內相對設置有兩個橫桿(2)，所述橫桿(2)上表面固定安裝有兩個連接桿(3)，兩個所述連接桿(3)端部固定安裝有同一個側板(4)，所述機架(1)上表面開設有若干個供連接桿(3)使用的限位孔，所述機架(1)內設置有驅動兩個橫桿(2)相對運動的驅動機構一，所述側板(4)上開設有凹槽，所述凹槽內設置有移動塊(5)，所述移動塊(5)側面固定安裝有兩個支撐桿(6)，兩個所述支撐桿(6)端部固定安裝有同一個弧形夾持板(7)，所述凹槽內設置有調節機構，所述機架(1)上表面固定安裝有支撐座(8)，所述支撐座(8)和兩個弧形夾持板(7)上均固定安裝有若干個橡膠條且支撐座(8)和兩個弧形夾持板(7)之間配合使用，所述側板(4)上表面固定安裝有兩個u形座(9)，所述u形座(9)上轉動安裝有壓桿(10)，兩個所述壓桿(10)端部固定安裝有同一個橡膠壓塊(11)，所述側板(4)上設置有驅動兩個壓桿(10)運動的驅動機構二。

2.根據權利要求1所述的一種應用于電機性能測試的工裝，其特征在于：所述驅動機構一包括固定安裝在機架(1)上的電機(12)，所述電機(12)的輸出軸延伸至機架(1)內并固定安裝有齒輪(13)，兩個所述橫桿(2)的相對面均固定安裝有齒條(14)，所述齒條(14)與齒輪(13)之間嚙合連接。

3.根據權利要求2所述的一種應用于電機性能測試的工裝，其特征在于：所述機架(1)內固定安裝有兩個滑桿(15)，兩個所述橫桿(2)均滑動安裝在兩個滑桿(15)外表面。

4.根據權利要求1所述的一種應用于電機性能測試的工裝，其特征在于：所述調節機構包括轉動安裝在凹槽內的螺桿(16)，所述螺桿(16)的一端延伸至側板(4)外并固定安裝有把手，所述移動塊(5)螺紋安裝在螺桿(16)上。

5.根據權利要求4所述的一種應用于電機性能測試的工裝，其特征在于：所述移動塊(5)前后兩側面均固定安裝有導向塊(17)，所述凹槽內開設有兩個供導向塊(17)使用的導向孔。

6.根據權利要求1所述的一種應用于電機性能測試的工裝，其特征在于：所述驅動機構二包括固定安裝在側板(4)上的安裝板(18)，所述安裝板(18)上表面固定安裝有電動推桿(19)，所述電動推桿(19)的活塞端固定安裝有移動架(20)，所述移動架(20)內轉動安裝有驅動桿(21)，所述壓桿(10)上開設有供驅動桿(21)使用的驅動孔。

7.根據權利要求6所述的一種應用于電機性能測試的工裝，其特征在于：所述安裝板(18)位于電動推桿(19)兩側的位置處均固定安裝有伸縮桿(22)，所述伸縮桿(22)的伸縮端與相對應的移動架(20)下表面固定連接。

技術總結
本技術公開了一種應用于電機性能測試的工裝，屬于電機測試技術領域，包括機架，所述機架上開設有若干個安裝孔，機架內相對設置有兩個橫桿，橫桿上表面固定安裝有兩個連接桿，兩個連接桿端部固定安裝有同一個側板，機架上表面開設有若干個供連接桿使用的限位孔，機架內設置有驅動兩個橫桿相對運動的驅動機構一，所述側板上開設有凹槽，所述凹槽內設置有移動塊，所述移動塊側面固定安裝有兩個支撐桿，兩個所述支撐桿端部固定安裝有同一個弧形夾持板；通過設置兩個弧形夾持板和支撐座，實現對電機的固定作用，避免了需要螺栓進行固定的繁瑣步驟，在使用中提高了電機的固定效率，從而使電機測試效率更高。

技術研發人員：龔文俊
受保護的技術使用者：無錫卓藍銳益智能科技有限公司
技術研發日：20240408
技術公布日：2025/4/28
