本發明涉及數控龍門加工，具體為一種刀庫及數控龍門加工中心。

背景技術：

1、公知的，數控龍門加工中心是一種大型、高精度的數控機床，廣泛應用于機械加工、模具制造、航空航天等領域。其中，在機械加工過程中，通過數控系統(cnc)控制機床的運動，操作人員將加工程序輸入數控系統，系統根據程序指令控制各軸的運動、刀具的旋轉和進給速度等，實現自動化加工。

2、申請號為cn202410283719.4，申請日為2024-03-13，名稱為《一種臥式龍門加工中心》的專利申請文件，其包括主架，還包括：位于所述主架之間的工作臺，所述主架上設置有龍門架，所述龍門架上設置有橫向驅動機構，所述橫向驅動機構上連接有橫向安裝架，所述橫向安裝架滑動設置在龍門架上；本發明通過緩沖刀套，能夠對不使用的刀具在進行更換操作時，提供刀具脫離緩沖效果，并通過刀具位于緩沖刀套中后，在儲油腔中形成密封空間，將刀頭與外界空氣進行隔絕，并在刀具位于緩沖刀套中時，對儲油腔進行排氣處理，進一步提高對刀頭的抗氧化效果，且在連接板下降時，通過第二連接筒實現再次對儲油腔進行抽排空氣的效果，并實現對氣囊圈充氣的效果。

3、現有技術中，對加工中心的刀具進行維護時，一般通過將刀具放置于儲存潤滑油的刀套中浸泡處理，達到對刀具進行維護的目的。然而，刀具的每次使用都通過表面粘附帶出了潤滑油，如此隨著刀具浸泡次數的增加，其刀套內的潤滑油的油量在不斷的消耗減少，浪費較為嚴重，而且，帶出的潤滑油還滴落在加工臺上，惡化了操作環境。

技術實現思路

1、本發明的目的是提供一種刀庫及數控龍門加工中心，以解決上述現有技術中的問題。

2、為了實現上述目的，本發明提供如下技術方案：

3、一種刀庫，包括庫體，所述庫體的內部設置有用于放置多個刀具的刀套，各所述刀套的內部設置有用于放置刀具的刀袋，所述刀袋的袋口被限位以使得所述刀袋被驅動以具有自然狀態和扭轉狀態，在自然狀態刀具進入刀袋且位于潤滑油的上方，隨后刀袋由自然狀態進入扭轉狀態以使得潤滑油上升浸泡刀具。

4、上述的一種刀庫，所述刀套的底部設置有驅動馬達，所述驅動馬達的輸出軸貫穿并延伸至所述刀套的內部，并與刀袋的底部連接。

5、上述的一種刀庫，所述刀袋內壁的底部設置有金屬片，所述金屬片用于對刀袋的底部進行防護。

6、上述的一種刀庫，所述刀袋的開口處固接于一支撐板上，所述支撐板橫貫在刀套內的頂部，所述支撐板上中心開孔以固接刀袋的開口。

7、上述的一種刀庫，當刀具進入到所述刀袋后，其位于潤滑油液面的上方，也即刀具不接觸潤滑油。

8、上述的一種刀庫，所述龍門架的一側設置有放置機構，所述庫體的底部設置有驅動單元，所述驅動單元包括電機，所述庫體的內部轉動連接有放置盤，所述電機的輸出軸貫穿并延伸至所述庫體的內部，并與所述放置盤連接。

9、上述的一種刀庫，所述放置盤的內部開設有多個放置孔，各所述放置孔用于對所述刀套進行放置；所述刀套的兩側相對設置有兩個電動伸縮桿，所述電動伸縮桿的伸縮端與刀具的端部進行抵接。

10、上述的一種刀庫，所述庫體的頂部開設有v形開口，所述放置孔與v形開口處于同一豎直方向上。

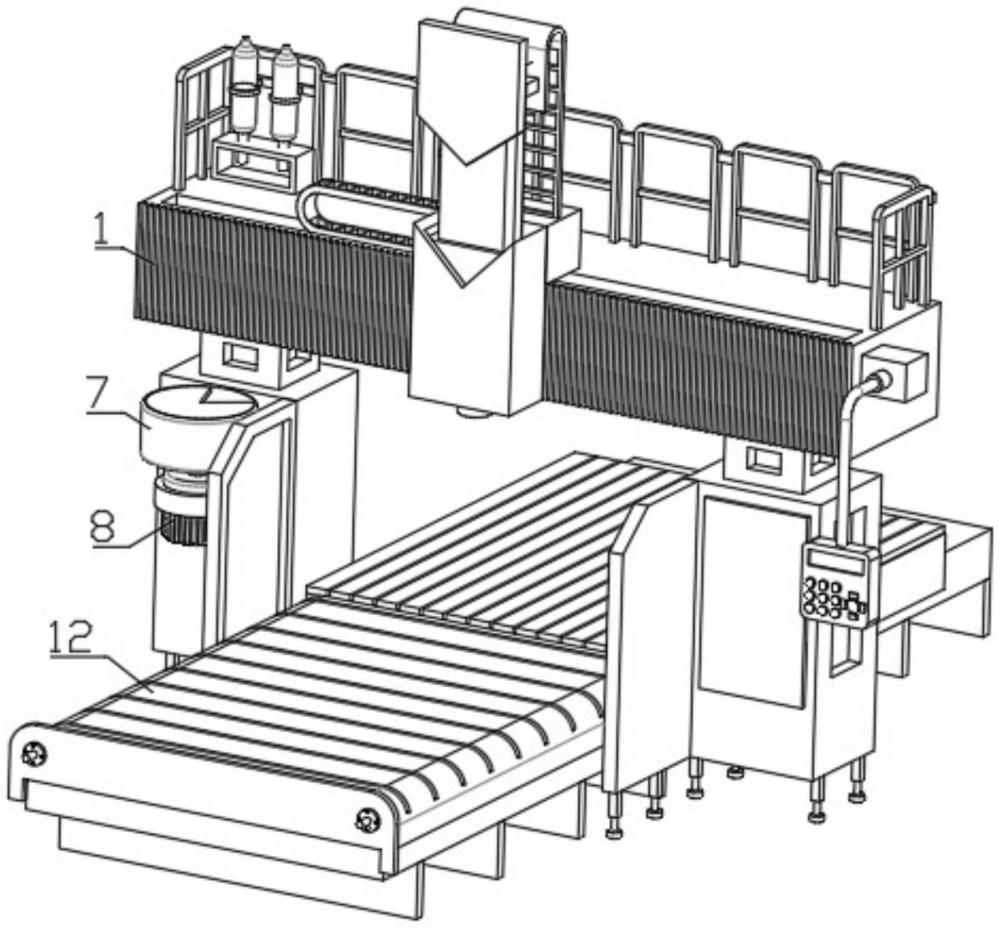

11、一種數控龍門加工中心，所述數控龍門加工中心，包括龍門架，所述庫體設置于龍門架上，且龍門架的下方設置有加工臺，所述加工臺用于將加工件進行放置，以便于刀具對放置于加工臺上的加工件進行加工。

12、上述的一種數控龍門加工中心，所述加工臺的底部設置有多個支撐腿。

13、在上述技術方案中，本發明提供的一種刀庫及數控龍門加工中心，通過設置的刀袋，在驅動馬達的驅動下，使刀袋扭轉成近似的麻花狀結構，即為扭轉狀態，如此，導致所述刀袋內部的空間減小，潤滑油的液面上升，使潤滑油浸泡于刀具的表面，以對刀具進行維護處理。隨后，所述刀袋由扭轉狀態恢復至自然狀態時，此時刀具不與刀袋接觸，也即潤滑油液面回落至刀具下方，當靜置一段時間后，使刀具表面附著的潤滑油向下滴落，以減少潤滑油的附著，避免刀具表面附著較多潤滑油，如此減少潤滑油的損耗。

技術特征：

1.一種刀庫，包括庫體，所述庫體的內部設置有用于放置多個刀具的刀套，其特征在于，各所述刀套的內部設置有用于放置刀具的刀袋，所述刀袋的袋口被限位以使得所述刀袋被驅動以具有自然狀態和扭轉狀態，在自然狀態刀具進入刀袋且位于潤滑油的上方，隨后刀袋由自然狀態進入扭轉狀態以使得潤滑油上升浸泡刀具。

2.根據權利要求1所述的一種刀庫，其特征在于，所述刀套的底部設置有驅動馬達，所述驅動馬達的輸出軸貫穿并延伸至所述刀套的內部，并與刀袋的底部連接。

3.根據權利要求1所述的一種刀庫，其特征在于，所述刀袋內壁的底部設置有金屬片，所述金屬片用于對刀袋的底部進行防護。

4.根據權利要求1所述的一種刀庫，其特征在于，所述刀袋的開口處固接于一支撐板上，所述支撐板橫貫在刀套內的頂部，所述支撐板上中心開孔以固接刀袋的開口。

5.根據權利要求1所述的一種刀庫，其特征在于，當刀具進入到所述刀袋后，其位于潤滑油液面的上方，也即刀具不接觸潤滑油。

6.根據權利要求1所述的一種刀庫，其特征在于，所述庫體的底部設置有驅動單元，所述驅動單元包括電機，所述庫體的內部轉動連接有放置盤，所述電機的輸出軸貫穿并延伸至所述庫體的內部，并與所述放置盤連接。

7.根據權利要求6所述的一種刀庫，其特征在于，所述放置盤的內部開設有多個放置孔，各所述放置孔用于對所述刀套進行放置；所述刀套的兩側相對設置有兩個電動伸縮桿，所述電動伸縮桿的伸縮端與刀具的端部進行抵接。

8.根據權利要求7所述的一種刀庫，其特征在于，所述庫體的頂部開設有v形開口，所述放置孔與v形開口處于同一豎直方向上。

9.一種數控龍門加工中心，基于權利要求1-8任一項所述的刀庫，其特征在于，所述數控龍門加工中心，包括龍門架，所述庫體設置于龍門架上，且龍門架的下方設置有加工臺，所述加工臺用于將加工件進行放置，以便于刀具對放置于加工臺上的加工件進行加工。

10.根據權利要求9所述的一種數控龍門加工中心，其特征在于，所述加工臺的底部設置有多個支撐腿。

技術總結
本發明公開了一種刀庫及數控龍門加工中心，涉及數控龍門加工領域，其包括庫體，所述庫體的內部設置有用于放置多個刀具的刀套。通過設置的刀袋，在驅動馬達的驅動下，使刀袋扭轉成近似的麻花狀結構，即為扭轉狀態，如此，導致所述刀袋內部的空間減小，潤滑油的液面上升，使潤滑油浸泡于刀具的表面，以對刀具進行維護處理。隨后，所述刀袋由扭轉狀態恢復至自然狀態時，刀具不與刀袋接觸，也即潤滑油液面回落至刀具下方，當靜置一段時間后，使刀具表面附著的潤滑油向下滴落，以減少潤滑油的附著，避免刀具表面附著較多潤滑油，如此減少對潤滑油的損耗。

技術研發人員：楊立志,王德江,黎成平
受保護的技術使用者：桂林方興機械有限公司
技術研發日：
技術公布日：2025/4/28
