本技術涉及fpc檢測設備，尤其涉及一種外觀不良檢查設備。

背景技術：

1、柔性線路板的生產工藝繁復多變，不同品目和式樣的制造條件千差萬別。隨著電子產品的快速迭代，對fpc的質量和檢查速度的要求日益嚴苛。長期以來，產品外觀的檢查主要依賴人工，不僅成本高昂，而且檢查效果有限，往往只能發現較為明顯的異常。

2、公布號為cn113277326a的中國發明專利《一種fpc光板外觀缺陷檢查機》通過翻面工位將在上游工位進行正面檢測過的工件翻面，再由下游工位取走翻面后的工件并對工件背面進行檢測。這樣的方式存在以下問題：

3、其一是檢查設備輸送線冗長，設備占地面積大；

4、其二是要增加翻面工位，對fpc的正面和背面檢測的效率較低；

5、其三是fpc翻面后其正面作為支撐面與治具接觸，可能會導致fpc的正面與治具磕碰而產生劃痕等缺陷。

技術實現思路

1、為達到上述目的，本實用新型提供一種外觀不良檢查設備，包括：

2、基座；

3、第一裝載臺，其用于放置待檢測工件，所述第一裝載臺可在所述基座上沿縱向移動；

4、第二裝載臺，其用于合格工件和不合格工件，所述第二裝載臺可在所述基座上沿縱向移動；

5、第一檢測組件，其沿豎向朝上安裝于所述第一裝載臺上；

6、第一安裝座，其連接有第一橫向驅動源，所述第一橫向驅動源用于驅使所述第一安裝座在所述基座上方沿橫向移動，所述第一安裝座上安裝有均沿豎向朝下設置的第二檢測組件和移送機械手；

7、第二安裝座，其設置在所述基座的上方，所述第二安裝座上設置有第二升降驅動源，所述第二升降驅動源的輸出端連接有沿豎向朝下的吸盤。

8、在一些可能的實施例中，所述基座上設置有龍門架，所述第一安裝座和所述第二安裝座分布于所述龍門架相對的兩側。

9、在一些可能的實施例中，所述基座上安裝有沿縱向平行設置的第一縱向驅動源和第二縱向驅動源，所述第一縱向驅動源用于驅使所述第一裝載臺移動，所述第二縱向驅動源用于驅使所述第二裝載臺移動。

10、在一些可能的實施例中，所述第一裝載臺的一側還設置有第二橫向驅動源，所述第二橫向驅動源用于驅使所述第一檢測組件沿橫向移動。

11、在一些可能的實施例中，所述移送機械手包括安裝于所述第一安裝座上的第一升降驅動源，所述第一升降驅動源的輸出端設置有若干個第一吸嘴。

12、在一些可能的實施例中，所述第二檢測組件相對所述基座的距離大于所述第一吸嘴相對所述基座的距離。

13、在一些可能的實施例中，所述吸盤包括安裝板以及沿豎向朝下設置于所述安裝板下端的若干個第二吸嘴。

14、相比現有技術，本實用新型的有益效果在于：

15、(1)本實用新型中第一裝載臺和第二裝載臺均沿縱向設置于基座上，第一安裝座和第二安裝座均設置于基座的上方且第一安裝座可沿橫向移動，這樣的布局設計能夠縮小檢查設備的占地面積；

16、(2)本實用新型通過吸盤將待檢測工件吸起后，第一檢測組件隨第一裝載臺移動至吸盤的下方，以對待檢測工件的背面進行檢測，第二檢測組件經過第一裝載臺上方以對待檢測工件的正面進行檢測，無需將待檢測工件翻面，可以提高檢測效率；

17、(3)本實用新型中吸盤吸起待檢測工件待對其背面進行檢測后，將待檢測工件放回原位置，整個檢測過程工件的正面不與治具或其他結構發生磕碰，確保檢測中不會對工件的正面產生新的劃痕。

技術特征：

1.一種外觀不良檢查設備，其特征在于，包括：

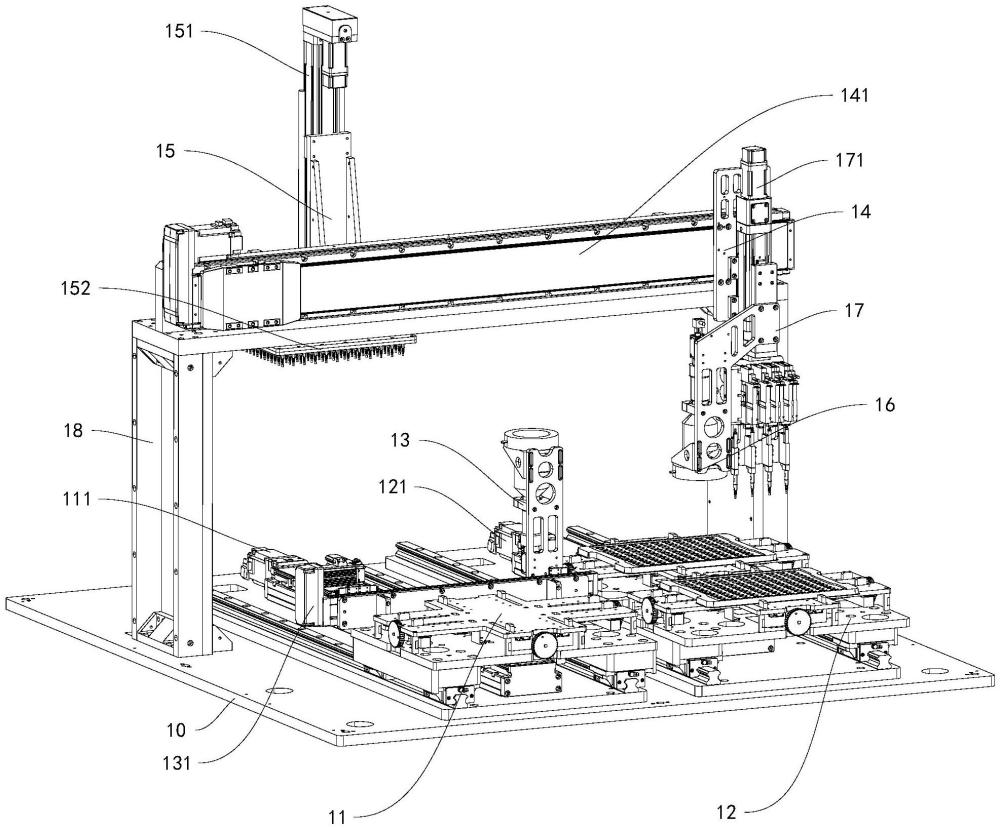

2.根據權利要求1所述的一種外觀不良檢查設備，其特征在于，所述基座(10)上設置有龍門架(18)，所述第一安裝座(14)和所述第二安裝座(15)分布于所述龍門架(18)相對的兩側。

3.根據權利要求1所述的一種外觀不良檢查設備，其特征在于，所述基座(10)上安裝有沿縱向平行設置的第一縱向驅動源(111)和第二縱向驅動源(121)，所述第一縱向驅動源(111)用于驅使所述第一裝載臺(11)移動，所述第二縱向驅動源(121)用于驅使所述第二裝載臺(12)移動。

4.根據權利要求3所述的一種外觀不良檢查設備，其特征在于，所述第一裝載臺(11)的一側還設置有第二橫向驅動源(131)，所述第二橫向驅動源(131)用于驅使所述第一檢測組件(13)沿橫向移動。

5.根據權利要求1所述的一種外觀不良檢查設備，其特征在于，所述移送機械手(17)包括安裝于所述第一安裝座(14)上的第一升降驅動源(171)，所述第一升降驅動源(171)的輸出端設置有若干個第一吸嘴(172)。

6.根據權利要求5所述的一種外觀不良檢查設備，其特征在于，所述第二檢測組件(16)相對所述基座(10)的距離大于所述第一吸嘴(172)相對所述基座(10)的距離。

7.根據權利要求1所述的一種外觀不良檢查設備，其特征在于，所述吸盤(152)包括安裝板(153)以及沿豎向朝下設置于所述安裝板(153)下端的若干個第二吸嘴(154)。

技術總結
本技術涉及FPC檢測設備技術領域，尤其涉及一種外觀不良檢查設備，首先本技術中第一裝載臺和第二裝載臺均沿縱向設置于基座上，第一安裝座和第二安裝座均設置于基座的上方且第一安裝座可沿橫向移動，這樣的布局設計能夠縮小檢查設備的占地面積；其次吸盤將待檢測工件吸起后，第一檢測組件隨第一裝載臺移動至吸盤的下方，以對待檢測工件的背面進行檢測，第二檢測組件經過第一裝載臺上方以對待檢測工件的正面進行檢測，無需將待檢測工件翻面，可以提高檢測效率；再者吸盤吸起待檢測工件待對其背面進行檢測后，將待檢測工件放回原位置，整個檢測過程工件的正面不與治具或其他結構發生磕碰，確保檢測中不會對工件的正面產生新的劃痕。

技術研發人員：余彬彬,王龍海,陳延彬,劉從彬,楊林,冼鑫豪
受保護的技術使用者：珠海紫翔自動化技術有限公司
技術研發日：20240517
技術公布日：2025/4/28
