本技術涉及毫米波雷達，更具體地，涉及一種廣域覆蓋毫米波雷達收發系統。

背景技術：

1、目前實現廣域覆蓋毫米波雷達技術方案有很多種，但都存在各種各樣的問題所在，例如1、現有技術平板陣列天線角度小，半功率角度寬度一般80度左右，無法實現更大角度的覆蓋。2、通過結構上進行調整，實現特定區域角度覆蓋，但物料成本高且一致性無法控制。3、現有寬波束天線結構復雜，加工精度要求高；法線增益變小，正前方覆蓋距離變短；同時無法根據需要可以實現俯仰方向角度設計。4、在大覆蓋區域，現有寬波束天線簡單系統無法定位目標位置信息。

2、因此，現在亟需一種新的雷達收發系統來解決上述問題。

技術實現思路

1、本實用新型提供一種克服上述問題或者至少部分地解決上述問題的一種廣域覆蓋毫米波雷達收發系統，包括：

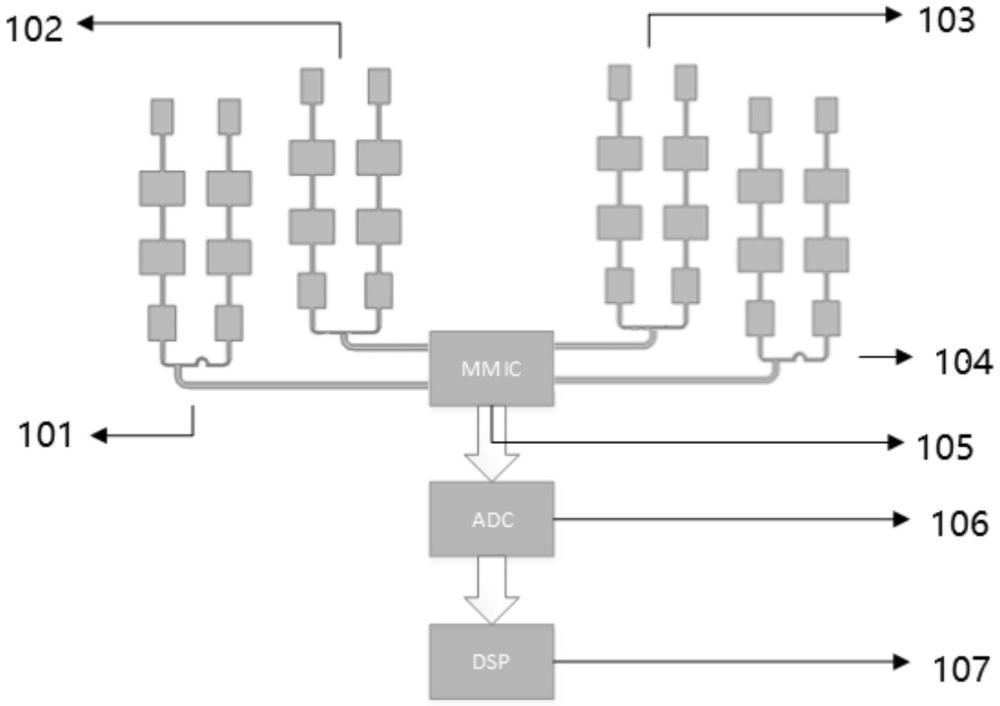

2、第一天線陣列、第二天線陣列、毫米波電路單元、adc電路單元以及信號處理單元，所述第一天線陣列的左右兩半相位相差180°，所述第二天線陣列的左右兩半相位相差0°，其中：

3、所述第一天線陣列包括第一接收天線和第一發射天線，所述第二天線陣列包括第二接收天線和第二發射天線，所述毫米波電路單元的輸入端連接所述第一天線陣列和第二天線陣列，所述毫米波電路單元的輸出端連接所述adc電路單元，所述adc電路單元連接所述信號處理單元。

4、其中，所述adc電路單元用于采集數據并將所述數據傳輸至所述信號處理單元。

5、其中，所述信號處理單元用于對所述數據進行信號分析，實現雷達覆蓋區域的目標檢測。

6、其中，所述信號處理單元還用于根據所述廣域覆蓋毫米波雷達收發系統的信號強度差異，在覆蓋區域識別目標位置信息。

7、其中，所述廣域覆蓋毫米波雷達收發系統的合成水平方向覆蓋最高達到140°，法線增益增強3db。

8、本實用新型實施例提供的一種廣域覆蓋毫米波雷達收發系統，采用和差天線原理，在雷達收發系統上實現和、差波束天線合成，可有效擴展大角度毫米波覆蓋的雷達系統，解決毫米波雷達產品在應用時覆蓋角度較窄的問題，雷達正前方天線法線增益強，有效改善雷達正前方覆蓋距離。

技術特征：

1.一種廣域覆蓋毫米波雷達收發系統，其特征在于，包括：

2.根據權利要求1所述的廣域覆蓋毫米波雷達收發系統，其特征在于，所述adc電路單元用于采集數據并將所述數據傳輸至所述信號處理單元。

3.根據權利要求2所述的廣域覆蓋毫米波雷達收發系統，其特征在于，所述信號處理單元用于對所述數據進行信號分析，實現雷達覆蓋區域的目標檢測。

4.根據權利要求3所述的廣域覆蓋毫米波雷達收發系統，其特征在于，所述信號處理單元還用于根據所述廣域覆蓋毫米波雷達收發系統的信號強度差異，在覆蓋區域識別目標位置信息。

5.根據權利要求4所述的廣域覆蓋毫米波雷達收發系統，其特征在于，所述廣域覆蓋毫米波雷達收發系統的合成水平方向覆蓋最高達到140°，法線增益增強3db。

技術總結
本技術提供一種廣域覆蓋毫米波雷達收發系統，包括：第一天線陣列、第二天線陣列、毫米波電路單元、ADC電路單元以及信號處理單元，所述第一天線陣列的左右兩半相位相差180°，所述第二天線陣列的左右兩半相位相差0°，其中：所述第一天線陣列包括第一接收天線和第一發射天線，所述第二天線陣列包括第二接收天線和第二發射天線，所述毫米波電路單元的輸入端連接所述第一天線陣列和第二天線陣列，所述毫米波電路單元的輸出端連接所述ADC電路單元，所述ADC電路單元連接所述信號處理單元。本技術采用和差天線原理，在雷達收發系統上實現和、差波束天線合成，可有效擴展大角度毫米波覆蓋的雷達系統，解決毫米波雷達產品在應用時覆蓋角度較窄的問題。

技術研發人員：胡志勇,陳瑞,劉景順
受保護的技術使用者：巍泰技術（武漢）有限公司
技術研發日：20240521
技術公布日：2025/4/28
