本技術涉及硅布表面瑕疵檢測，具體為一種有機硅布表面瑕疵檢測裝置。

背景技術：

1、有機硅布，又稱硅膠布、硅橡膠復合布，是以有機硅復合材料為基材，表面涂覆一層硅橡膠而成的一種復合材料。由于其具有高強度、防水、耐高溫、阻燃等特性，廣泛應用于防護服、防火幕墻、電子器件、航空航天等領域。有機硅布原料生產過程中會產生諸如霉點和跳紗等表面瑕疵問題，會影響硅布的等級，會在有機硅布生產過程中對有機硅布表面瑕疵進行檢測，現有的有機硅布表面瑕疵檢測裝置會通過光照對布料進行照射，將霉點和跳紗部位通過強光照射出來。

2、例如，授權公告號為cn217655029u的中國實用新型專利公開了一種棉布表面瑕疵檢測裝置，包括放置箱、檢測板和收納箱，箱門上方安裝有出料箱，出料箱一側開設有出料口，檢測板兩側安裝有擋板，且輥筒一側下方一側安裝有滾輪，收納輥一端設有安裝板，驅動箱上方安裝有控制箱，控制箱一側設有銜接槽。該棉布表面瑕疵檢測裝置，將布料放置于放置箱內部，將布料一端穿過出料箱和出料口置于檢測板表面上方，在布料一端經過檢測板表面上方時，利用強光對布料進行照射，從而通過光照檢測布料表面的瑕疵處，檢測后通過收納箱對布料進行收卷，保證布料表面平整，便于裝置進行檢測，對檢測后的布料進行收卷，通過拉動安裝板，使收卷后拆卸更加方便。

3、但是現有的硅布表面瑕疵檢測裝置在使用過程中通過光照檢測布料表面的瑕疵處，通過收納箱對布料進行收卷，安裝板與收納輥是銜接式置于收納箱內的，固定性不強容易影響收卷時的穩定性，且不便于進行收納輥整體的拆卸。

4、為此我們提出一種有機硅布表面瑕疵檢測裝置用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種有機硅布表面瑕疵檢測裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種有機硅布表面瑕疵檢測裝置，包括底板、收卷輥，所述底板頂面設有放卷機構、導向輥機構一、導向輥機構二，所述底板頂面兩端分別固接支撐架，所述支撐架頂面固接安裝板，所述安裝板的數量為兩個，兩個所述安裝板上固定安裝有檢測板，所述支撐架的數量為兩個，其中一個所述支撐架一側設有控制箱；

3、所述底板頂面一端固接固定板四，所述固定板四一側固定安裝電機，所述電機轉軸處固接連接桿一一端，所述連接桿一另一端固接聯動桿一側，所述聯動桿另一側開設插接槽，所述插接槽內兩端分別固接限位塊，所述底板頂面一端固接固定板五，所述固定板五一側固定安裝氣缸，所述氣缸活塞桿輸出端固接連接桿二一端，所述連接桿二另一端固接移動板一側，所述移動板另一側固接固定桿一側，所述固定桿另一側開設轉動槽，所述移動板底面固接限位滑塊，所述底板頂面固接連接板，所述連接板頂面開設限位滑槽，所述限位滑塊滑動連接限位滑槽，所述收卷輥一側的輥軸插接插接槽，所述收卷輥另一側的輥軸接觸轉動槽，所述收卷輥靠近聯動桿的一側的輥軸兩端分別開設限位槽，所述限位槽滑動連接限位塊。

4、優選的，所述聯動桿、固定桿外表面分別固接限位環形板。

5、優選的，所述放卷機構包括固定板一、放置槽、放卷輥。

6、優選的，所述底板頂面兩端分別固接固定板一，所述固定板一一側開設放置槽，所述放置槽內放置放卷輥。

7、優選的，所述導向輥機構一包括固定板二、導向輥一，所述固定板二的數量為兩個，兩個所述固定板二相互靠近的一側之間水平安裝有導向輥一。

8、優選的，所述導向輥機構二包括固定板三、導向輥二，所述固定板三的數量為兩個，兩個所述固定板三相互靠近的一側之間水平安裝有導向輥二。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型通過設置支撐架、安裝板、檢測板、控制箱等，在布料經過檢測板表面上方通過利用強光對硅布布料進行照射從而通過光照檢測布料表面的瑕疵處，通過設置固定板四、電機、連接桿、聯動桿、插接槽、限位塊、固定板五、氣缸、連接桿二、移動板、限位滑塊、固定桿、轉動槽等，便于布料檢測后通過收卷輥進行收卷，對于收卷輥的限位性更強，提高收卷輥收卷時的穩定性，便于收卷后收卷輥的整體拆卸。

技術特征：

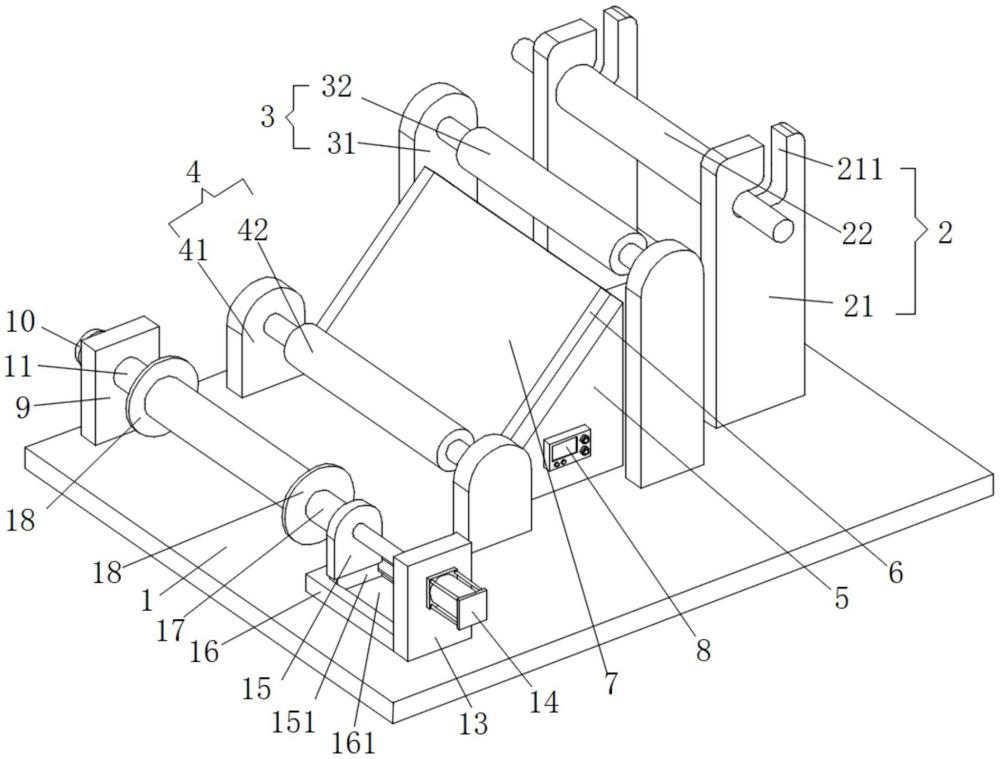

1.一種有機硅布表面瑕疵檢測裝置，包括底板(1)、收卷輥(19)，其特征在于：所述底板(1)頂面設有放卷機構(2)、導向輥機構一(3)、導向輥機構二(4)，所述底板(1)頂面兩端分別固接支撐架(5)，所述支撐架(5)頂面固接安裝板(6)，所述安裝板(6)的數量為兩個，兩個所述安裝板(6)上固定安裝有檢測板(7)，所述支撐架(5)的數量為兩個，其中一個所述支撐架(5)一側設有控制箱(8)；

2.根據權利要求1所述的一種有機硅布表面瑕疵檢測裝置，其特征在于：所述聯動桿(11)、固定桿(17)外表面分別固接限位環形板(18)。

3.根據權利要求1所述的一種有機硅布表面瑕疵檢測裝置，其特征在于：所述放卷機構(2)包括固定板一(21)、放置槽(211)、放卷輥(22)。

4.根據權利要求3所述的一種有機硅布表面瑕疵檢測裝置，其特征在于：所述底板(1)頂面兩端分別固接固定板一(21)，所述固定板一(21)一側開設放置槽(211)，所述放置槽(211)內放置放卷輥(22)。

5.根據權利要求1所述的一種有機硅布表面瑕疵檢測裝置，其特征在于：所述導向輥機構一(3)包括固定板二(31)、導向輥一(32)，所述固定板二(31)的數量為兩個，兩個所述固定板二(31)相互靠近的一側之間水平安裝有導向輥一(32)。

6.根據權利要求1所述的一種有機硅布表面瑕疵檢測裝置，其特征在于：所述導向輥機構二(4)包括固定板三(41)、導向輥二(42)，所述固定板三(41)的數量為兩個，兩個所述固定板三(41)相互靠近的一側之間水平安裝有導向輥二(42)。

技術總結
本技術公開了一種有機硅布表面瑕疵檢測裝置，包括底板、收卷輥，所述底板頂面設有放卷機構、導向輥機構一、導向輥機構二，所述底板頂面兩端分別固接支撐架，所述支撐架頂面固接安裝板，所述安裝板的數量為兩個。本技術通過設置支撐架、安裝板、檢測板、控制箱等，在布料經過檢測板表面上方通過利用強光對硅布布料進行照射從而通過光照檢測布料表面的瑕疵處，通過設置固定板四、電機、連接桿、聯動桿、插接槽、限位塊、固定板五、氣缸、連接桿二、移動板、限位滑塊、固定桿、轉動槽等，便于布料檢測后通過收卷輥進行收卷，對于收卷輥的限位性更強，提高收卷輥收卷時的穩定性，便于收卷后收卷輥的整體拆卸。
