本技術涉及垃圾處理設備領域，具體涉及一種具有取樣功能的滲瀝液泵。

背景技術：

1、滲瀝液是垃圾在堆放、分選、壓縮、填埋和發酵等過程中產生的一種高濃度、難處理的有機廢水。它主要來源于垃圾本身的內含水、垃圾生化反應產生的水和大氣降水。為了使生活垃圾更有利于后續的焚燒，從城市各處的生活垃圾在收集后會統一傾倒至垃圾焚燒發電廠的垃圾發酵池內進行發酵，為了縮短該過程時長，提高發酵效率，往往需要將發酵效果好的滲瀝液轉移至該垃圾發酵池內。滲濾液的轉移方式是將滲瀝液泵安裝至滲瀝液池內，由滲瀝液泵將滲濾液提升并通過管道傳輸至對應的垃圾發酵池內。

2、在轉移過程中，為了保證后續的發酵效果，需要定時對滲瀝液池的滲瀝液進行取樣分析，傳統的取樣方式是將容器下沉至滲瀝液池內，待滲瀝液充滿容器后將容器提起后轉移至實驗室，該種取樣方式操作麻煩且操作過程中滲瀝液易與肢體接觸，對皮膚造成傷害。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種取樣高效、便捷、清潔的具有取樣功能的滲瀝液泵。

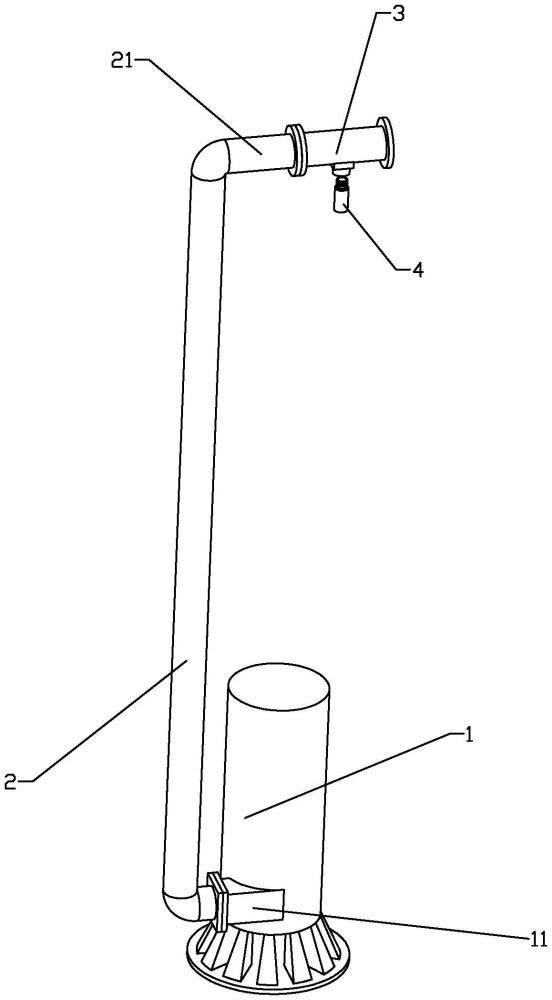

2、為實現上述目的，本實用新型提供了如下技術方案：包括位于滲瀝液池池底的泵體，所述的泵體側面設置有出液管道，其特征在于：還包括提升管道、取樣管道和取樣瓶，所述的提升管道沿豎向設置，下端與出液管道對接，上端延伸至水面以上并設置有彎曲至水平狀的提升彎頭，所述的取樣管道水平設置且一端與提升彎頭對接，所述的取樣管道沿軸向貫穿設置有過渡通道，所述的取樣管道下方設置有取樣座，所述的取樣座中部沿豎向設置有取樣中軸，所述的取樣中軸內沿豎向設置有與過渡通道聯通的取樣通道，所述的取樣通道下端設置有多個徑向延伸至取樣中軸外側的分支通道，所述的取樣座內設置有環繞取樣中軸且豎向滑移的受力封口盤及將受力封口盤向下復位的復位件，所述的受力封口盤位于最低位置時將分支通道封閉，所述的取樣中軸從瓶口深入取樣瓶后，取樣瓶瓶口四周的容器壁向上擠壓受力封口盤，受力封口盤與分支通道錯位后分支通道與取樣瓶聯通。

3、通過采用上述技術方案，根據滲瀝液池深度選擇提升管道長度，由提升管道將滲瀝液引導至地面以上的取樣管道，取樣時，手持取樣瓶，將取樣瓶瓶口對準取樣中軸，將取樣瓶向上按壓，受力封口盤與分支通道錯位后分支通道與取樣瓶聯通，滲瀝液進入取樣瓶內，取樣完成后松手即可，上述取樣方式具有如下優點：①工作人員站在岸上僅通過握持取樣瓶、瓶口按壓受力封口盤的簡單動作，即可開始取樣，松手停止取樣，實現了在線快速取樣，操作更為高效、便捷；②受力封口盤在封閉分支通道的功能外，在取樣過程中同時封閉了取樣瓶瓶口，避免滲瀝液外濺至皮膚，操作更為清潔；③取樣管道后續對接其他傳輸管道繼續滲瀝液的正常傳輸，取樣管道作為一種選裝模塊，增加或減少均不影響原本的滲瀝液轉移功能，符合當今為提高易用性的模塊化趨勢。

4、本實用新型進一步設置為：所述的取樣座設置有環繞受力封口盤的導向壁，所述的導向壁內周與取樣中軸外周形成供受力封口盤豎向滑移的滑移腔，所述的導向壁下端設置有向內側折彎的限位折邊，所述的復位件為套設于取樣中軸并壓縮于取樣座和受力封口盤上方之間的圓柱壓縮彈簧。

5、通過采用上述技術方案，合理利用取樣中軸外周，并配合導向壁內周，使受力封口盤的豎向滑移更為穩定，同時，增設限位折邊，受力封口盤在到達最低位置后穩定保持，此外，合理利用滑移腔空間用于安裝復位件，使復位件的復位作用力更為穩定、準確。

6、本實用新型進一步設置為：所述的受力封口盤的下端面覆蓋有橡膠層。

7、通過采用上述技術方案，橡膠層具有兩個作用，一方面，壓縮于受力封口盤和限位折邊之間，避免分支通道的滲瀝液泄露，另一方面，壓縮于取樣瓶瓶口與受力封口盤之間，提高取樣過程中瓶口的密封性。

8、本實用新型進一步設置為：所述的分支通道呈以取樣通道為中心的十字排布。

9、通過采用上述技術方案，由于滲瀝液內具有少量顆粒，十字排布的分支通道能夠保證足夠孔徑供顆粒通過，避免阻塞。

10、本實用新型進一步設置為：所述的取樣座側面設置有將滑移腔與外側聯通的透氣孔。

11、通過采用上述技術方案，增設透氣孔，避免因封閉的滑移腔在空間縮小時氣壓增大，阻礙取樣瓶擠壓受力封口盤，使操作更為順暢。

12、本實用新型進一步設置為：所述的取樣瓶沿遠離瓶口方向依次包括擠壓段和收納段，所述的收納段的直徑大于擠壓段直徑并在銜接處形成阻擋液體外濺的防濺臺階，所述的擠壓段外周設置有外螺紋。

13、通過采用上述技術方案，將取樣瓶分為擠壓段和收納段且收納段的直徑大于擠壓段直徑，一方面，形成阻擋液體外濺的防濺臺階，進一步降低在取下取樣瓶時液體濺出的可能，保護工作人員；另一方面，較大直徑的收納段更易于握持，較小直徑的擠壓段更易對受力封口盤進行施力，此外，擠壓段外周外具有外螺紋，在取樣完畢后可及時用具有內螺紋的瓶蓋進行封存，提高實用性。

技術特征：

1.一種具有取樣功能的滲瀝液泵，包括位于滲瀝液池池底的泵體，所述的泵體側面設置有出液管道，其特征在于：還包括提升管道、取樣管道和取樣瓶，所述的提升管道沿豎向設置，下端與出液管道對接，上端延伸至水面以上并設置有彎曲至水平狀的提升彎頭，所述的取樣管道水平設置且一端與提升彎頭對接，所述的取樣管道沿軸向貫穿設置有過渡通道，所述的取樣管道下方設置有取樣座，所述的取樣座中部沿豎向設置有取樣中軸，所述的取樣中軸內沿豎向設置有與過渡通道聯通的取樣通道，所述的取樣通道下端設置有多個徑向延伸至取樣中軸外側的分支通道，所述的取樣座內設置有環繞取樣中軸且豎向滑移的受力封口盤及將受力封口盤向下復位的復位件，所述的受力封口盤位于最低位置時將分支通道封閉，所述的取樣中軸從瓶口深入取樣瓶后，取樣瓶瓶口四周的容器壁向上擠壓受力封口盤，受力封口盤與分支通道錯位后分支通道與取樣瓶聯通。

2.根據權利要求1所述的具有取樣功能的滲瀝液泵，其特征在于：所述的取樣座設置有環繞受力封口盤的導向壁，所述的導向壁內周與取樣中軸外周形成供受力封口盤豎向滑移的滑移腔，所述的導向壁下端設置有向內側折彎的限位折邊，所述的復位件為套設于取樣中軸并壓縮于取樣座和受力封口盤上方之間的圓柱壓縮彈簧。

3.根據權利要求2所述的具有取樣功能的滲瀝液泵，其特征在于：所述的受力封口盤的下端面覆蓋有橡膠層。

4.根據權利要求2所述的具有取樣功能的滲瀝液泵，其特征在于：所述的分支通道呈以取樣通道為中心的十字排布。

5.根據權利要求2所述的具有取樣功能的滲瀝液泵，其特征在于：所述的取樣座側面設置有將滑移腔與外側聯通的透氣孔。

6.根據權利要求1所述的具有取樣功能的滲瀝液泵，其特征在于：所述的取樣瓶沿遠離瓶口方向依次包括擠壓段和收納段，所述的收納段的直徑大于擠壓段直徑并在銜接處形成阻擋液體外濺的防濺臺階，所述的擠壓段外周設置有外螺紋。

技術總結
本技術涉及一種具有取樣功能的滲瀝液泵，包括泵體，泵體側面設置有出液管道，還包括提升管道、取樣管道和取樣瓶，與出液管道對接并設置有提升彎頭，取樣管道與提升彎頭對接，取樣管道沿軸向貫穿設置有過渡通道，取樣管道下方設置有取樣座，取樣座中部沿豎向設置有取樣中軸，取樣中軸內沿豎向設置有取樣通道，取樣通道下端設置有分支通道，取樣座內設置有環繞取樣中軸且豎向滑移的受力封口盤，受力封口盤將分支通道封閉，取樣瓶瓶口四周的容器壁向上擠壓受力封口盤，受力封口盤與分支通道錯位后分支通道與取樣瓶聯通。采用上述方案，本技術提供一種取樣高效、便捷、清潔的具有取樣功能的滲瀝液泵。

技術研發人員：楊前會,任遠,項文龍,蘇峰,張邵勇
受保護的技術使用者：偉明環保集團有限公司
技術研發日：20240603
技術公布日：2025/4/24
