本技術涉及拉伸測試設備，特別涉及一種用于襪子生產的拉伸檢測裝置。

背景技術：

1、當同一批次的襪子在生產完成后，會對當前批次的襪子進行一個抽檢，以此來檢查襪子的外觀、編織質量等，另外，通過測試襪子在不同程度下的拉伸表現，還能評估其質量和耐久性；

2、一般在對襪子進行拉伸試驗時，襪子被夾在兩個夾具之間，然后在一定的速度下進行拉伸，同時，儀器會記錄襪子在拉伸過程中的表現，如延伸性能、拉伸恢復性能等，從而可以反映襪子在低應力下的延伸性能和拉伸彈性恢復性能，如公開號為cn218444865u所公開的中國實用新型專利：一種襪子拉伸檢測裝置，該申請通過設置固定架、電機、螺桿、滑塊、連桿、彈簧、把手、插桿、支桿、固定桿，使用時，使用者將襪子套在支桿、固定桿外部，之后通過電機帶動螺桿轉動，螺桿轉動帶動滑塊通過連桿運動，滑塊運動帶動支桿運動，支桿運動會對襪子進行拉伸，這時使用者可對襪子進行拉伸檢測，由于該申請是通過支桿與固定桿外側，從而實現對襪口的一個拉伸檢測，但在對襪子進行一個整體的拉伸試驗時，支桿與固定桿則無法實現對襪子兩端進行固定并拉伸試驗，同時，該申請中僅僅提供了支桿的更換條件，因此，即使對支桿進行更換，也無法使得固定桿對襪子一端進行夾持。

技術實現思路

1、本實用新型的目的在于提供一種用于襪子生產的拉伸檢測裝置，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種用于襪子生產的拉伸檢測裝置，包括機箱，所述機箱頂部一側固定安裝有控制器，所述機箱頂部還固定安裝有兩個升降柱，兩個所述升降柱之間活動安裝有升降梁，所述升降梁底部固定安裝有液壓缸，所述機箱內頂部也固定安裝有液壓缸，且兩個所述液壓缸分別通過管道與機箱內的液壓站連接，兩個所述液壓缸相對一側均固定安裝有夾具安裝架，所述夾具安裝架內開設有滑槽，所述滑槽兩側均固定安裝有兩個第一限位塊，位于兩個所述第一限位塊之間的滑槽內還設置有夾持機構，所述夾持機構包括兩個位移塊與兩個夾塊，兩個所述位移塊分別活動安裝位于兩個第一限位塊之間的滑槽內一側，所述夾塊則通過連接軸活動安裝在位移塊一側。

4、優選的，所述夾具安裝架頂部固定安裝有連接座，所述連接座頂部固定安裝有套筒，所述連接座固定安裝在液壓缸上，且所述液壓缸的輸出端穿過套筒與連接座延伸至滑槽內。

5、優選的，兩個所述位移塊頂部分別固定安裝有固定座，兩個所述固定座之間活動連接有連接塊，所述連接塊中心位置與液壓缸的輸出端固定連接，通過液壓缸控制連接塊的升降，即可使得連接塊配合兩個固定座分別帶動對應的位移塊在滑槽內進行上下移動，并配合滑槽內兩側的斜面，使得兩個位移塊在下移時能夠同步相對移動。

6、優選的，兩個所述位移塊相對一側分別開設有安裝槽，所述安裝槽內側開設有轉槽，所述轉槽內側開設有限位槽，所述限位槽的縱向截面為正六邊形。

7、優選的，所述安裝槽內固定安裝有端蓋，所述端蓋內不具有通孔，在安裝槽內安裝端蓋，可將連接軸限位安裝在轉槽內。

8、優選的，所述連接軸一側固定安裝有第二限位塊，所述連接軸另一側開設有插槽，所述第二限位塊穿插安裝在限位槽內，所述連接軸穿插安裝在轉槽內，位于所述第二限位塊與端蓋之間的連接軸還套裝有壓縮彈簧，將連接軸通過第二限位塊穿插安裝在轉槽內，并配合限位槽，可實現夾塊的一個角度調整，便于根據襪子的測試需求對夾塊進行角度調整。

9、優選的，所述夾塊一側固定安裝有多個錯齒，所述夾塊另一側固定安裝有插塊，位于所述錯齒與插塊之間的夾塊還固定安裝有鉤塊，所述插塊穿插安裝在插槽內并通過螺絲固定，且兩個所述夾塊相對一側的錯齒相互交錯布置，兩個位移塊一側分別安裝一個夾塊，可使得兩個夾塊一側的多個錯齒相互交錯穿插，從而能夠?qū)σm子提供更加強有力的夾持力。

10、與現有技術相比，本實用新型具有如下有益效果：

11、本實用新型所述的一種用于襪子生產的拉伸檢測裝置，在夾具安裝架內設置夾持機構，且夾持機構由兩個位移塊與兩個夾塊等部件組成，可配合液壓缸、夾具安裝架、滑槽實現對襪子進行夾持固定并配合升降柱與升降梁實現襪子的拉伸試驗，并使得兩個夾塊相對一側的多個錯塊錯位穿插，即可在對襪子夾持時，防止襪子從兩個夾塊之間脫離；

12、兩個夾塊分別通過連接軸與第二限位塊活動安裝在位移塊一側，可在對襪口進行拉伸試驗時，對夾塊進行角度調節，從而無需更換零部件，實現對襪口的拉伸試驗。

技術特征：

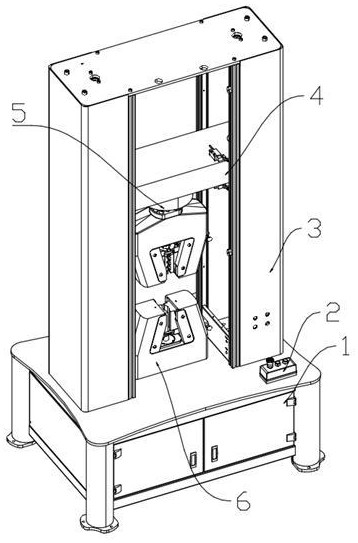

1.一種用于襪子生產的拉伸檢測裝置，其特征在于：包括機箱（1），所述機箱（1）頂部一側固定安裝有控制器（2），所述機箱（1）頂部還固定安裝有兩個升降柱（3），兩個所述升降柱（3）之間活動安裝有升降梁（4），所述升降梁（4）底部固定安裝有液壓缸（5），所述機箱（1）內頂部也固定安裝有液壓缸（5），且兩個所述液壓缸（5）分別通過管道與機箱（1）內的液壓站連接，兩個所述液壓缸（5）相對一側均固定安裝有夾具安裝架（6）；

2.根據權利要求1所述的一種用于襪子生產的拉伸檢測裝置，其特征在于：所述夾具安裝架（6）頂部固定安裝有連接座（11），所述連接座（11）頂部固定安裝有套筒（16），所述連接座（11）固定安裝在液壓缸（5）上，且所述液壓缸（5）的輸出端穿過套筒（16）與連接座（11）延伸至滑槽（7）內。

3.根據權利要求2所述的一種用于襪子生產的拉伸檢測裝置，其特征在于：兩個所述位移塊（10）頂部分別固定安裝有固定座（12），兩個所述固定座（12）之間活動連接有連接塊（13），所述連接塊（13）中心位置與液壓缸（5）的輸出端固定連接。

4.根據權利要求1所述的一種用于襪子生產的拉伸檢測裝置，其特征在于：兩個所述位移塊（10）相對一側分別開設有安裝槽（17），所述安裝槽（17）內側開設有轉槽（18），所述轉槽（18）內側開設有限位槽（19），所述限位槽（19）的縱向截面為正六邊形。

5.根據權利要求4所述的一種用于襪子生產的拉伸檢測裝置，其特征在于：所述安裝槽（17）內固定安裝有端蓋（20），所述端蓋（20）內不具有通孔。

6.根據權利要求5所述的一種用于襪子生產的拉伸檢測裝置，其特征在于：所述連接軸（15）一側固定安裝有第二限位塊（21），所述連接軸（15）另一側開設有插槽（22），所述第二限位塊（21）穿插安裝在限位槽（19）內，所述連接軸（15）穿插安裝在轉槽（18）內，位于所述第二限位塊（21）與端蓋（20）之間的連接軸（15）還套裝有壓縮彈簧。

7.根據權利要求6所述的一種用于襪子生產的拉伸檢測裝置，其特征在于：所述夾塊（14）一側固定安裝有多個錯齒（23），所述夾塊（14）另一側固定安裝有插塊（25），位于所述錯齒（23）與插塊（25）之間的夾塊（14）還固定安裝有鉤塊（24），所述插塊（25）穿插安裝在插槽（22）內并通過螺絲固定，且兩個所述夾塊（14）相對一側的錯齒（23）相互交錯布置。

技術總結
本技術公開了一種用于襪子生產的拉伸檢測裝置，涉及拉伸測試設備技術領域，包括機箱，機箱頂部一側固定安裝有控制器，機箱頂部還固定安裝有兩個升降柱，兩個升降柱之間活動安裝有升降梁，升降梁底部固定安裝有液壓缸，機箱內頂部也固定安裝有液壓缸，且兩個液壓缸分別通過管道與機箱內的液壓站連接，兩個液壓缸相對一側均固定安裝有夾具安裝架。在夾具安裝架內設置夾持機構，且夾持機構由兩個位移塊與兩個夾塊等部件組成，可配合液壓缸、夾具安裝架、滑槽實現對襪子進行夾持固定并配合升降柱與升降梁實現襪子的拉伸試驗，并使得兩個夾塊相對一側的多個錯塊錯位穿插，即可在對襪子夾持時，防止襪子從兩個夾塊之間脫離。

技術研發人員：王百軍
受保護的技術使用者：吉林小田原針織有限公司
技術研發日：20240702
技術公布日：2025/4/28
