本技術涉及裂縫探測器，尤其涉及一種便攜式裂縫探測器。

背景技術：

1、橋梁維修加固時，通常需要對橋梁上的縫隙進行測量，測量完畢后，再根據縫隙的大小制定維修方案，通常會使用裂縫探測器對縫隙進行檢測，裂縫探測器是一種專門用于測量裂縫的寬度和深度的檢測儀器，它包括裂縫綜合檢測儀、裂縫測深儀、裂縫寬度測試儀多種類型，適用于橋梁、隧道、建筑、混凝土路面、金屬表面等領域的裂縫檢測，這些儀器能夠精確檢測裂縫的寬度和深度，對于保障工程結構和建筑物的安全具有重要意義。

2、通常給橋梁裂縫檢測時，需要使用刻度尺測量出兩個探測頭距離裂縫的不同距離，之后再將探測頭與測量儀器進行連接，之后一人拿取探測頭檢測，一人觀察顯示屏，不使用時，還需將其拆卸，操作較為麻煩，且零件較多，不便于攜帶。

3、因此，本實用新型提供了一種便攜式裂縫探測器，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種便攜式裂縫探測器，本裝置通過設置有滑動桿，兩個檢測探頭分別滑動安裝在滑動桿上，在滑動桿上刻出需要的刻度距離，之后每次檢測時只需滑動到需要的刻度處即可，方便快捷，整個裝置使用完畢后不需要拆卸，將防護盒卡接在下端即可，一人即可進行測量操作，便于攜帶和使用。

2、為實現上述目的，本實用新型提供了如下技術方案：一種便攜式裂縫探測器，包括固定盒，所述固定盒前端中部位置固定設置有兩個滑動桿，所述滑動桿外表一側位置滑動設置有二號連接盒，所述二號連接盒遠離固定盒的一側固定設置有滑動盒，所述滑動盒內部轉動設置有螺紋桿，所述螺紋桿外表面螺紋套設有螺紋盒；

3、所述螺紋盒遠離二號連接盒的一側固定設置有安裝桿，所述安裝桿中部下端位置通過螺紋設置有二號探頭，所述固定盒后端另一側位置通過阻尼轉軸轉動設置有夾持器，所述夾持器中部卡接設置有顯示屏；

4、通過上述技術方案，固定盒有利于滑動桿的固定安裝，二號連接盒有利于滑動盒的安裝，滑動盒有利于螺紋桿轉動安裝，螺紋盒有利于安裝桿的安裝固定，還有利于帶動二號探頭調節高度，安裝桿有利于二號探頭的安裝固定，夾持器有利于顯示屏夾持固定，還有利于調節顯示屏的角度。

5、進一步地，兩個所述滑動桿外表面另一側位置滑動設置有一號連接盒，所述一號連接盒下端中部通過螺紋固定設置有一號探頭；

6、通過上述技術方案，一號連接盒有利于一號探頭的固定安裝，一號探頭的設置有利于配合二號探頭測量裂縫深度。

7、進一步地，所述一號連接盒和二號連接盒上端中部位置固定設置有連接頭，兩個所述連接頭上端卡接設置有連接線；

8、通過上述技術方案，連接頭的設置有利于連接線連接，有利于電源的連通。

9、進一步地，兩個所述滑動桿外表面中部位置固定設置有觀察盒，所述觀察盒上端前側位置固定設置有角度線；

10、通過上述技術方案，觀察盒的設置有利于配合角度線使本裝置與裂縫的角度垂直。

11、進一步地，所述固定盒上端中部位置固定設置有把手，所述把手外表面套設有防滑套；

12、通過上述技術方案，把手有利于本裝置的拿取和使用，防滑套有利于加強與手掌的摩擦力，有利于防止手滑。

13、進一步地，所述固定盒下端四角處鉸接設置有支撐腳，所述固定盒下端卡接設置有防護盒；

14、通過上述技術方案，支撐腳有利于打開對本裝置進行支撐，有利于不使用時，本裝置的平穩放置。

15、進一步地，所述固定盒后端一側位置鉸接設置有防護蓋；

16、通過上述技術方案，防護蓋前端設置有收納槽，有利于清潔工具的收納。

17、本實用新型具有如下有益效果：

18、1、本實用新型提出的一種便攜式裂縫探測器，通常給橋梁裂縫檢測時，需要使用刻度尺測量出兩個探測頭距離裂縫的不同距離，之后再將探測頭與測量儀器進行連接，之后一人拿取探測頭檢測，一人觀察顯示屏，不使用時，還需將其拆卸，操作較為麻煩，且零件較多，不便于攜帶，本裝置通過設置有滑動桿，兩個檢測探頭分別滑動安裝在滑動桿上，在滑動桿上刻出需要的刻度距離，之后每次檢測時只需滑動到需要的刻度處即可，方便快捷，整個裝置使用完畢后不需要拆卸，將防護盒卡接在下端即可，一人即可進行測量操作，便于攜帶和使用。

19、2、本實用新型提出的一種便攜式裂縫探測器，本裝置設置有兩個探頭，兩個探頭均為超聲波探頭，并且其中一個探頭可通過滑動盒、螺紋桿、螺紋盒以及安裝桿調節高度，滑動盒內頂面固定有小型電機，用來帶動螺紋桿轉動，螺紋桿轉動時便會帶動螺紋盒和探頭上下移動調節高度，便于兩側不同高度的裂縫使用。

技術特征：

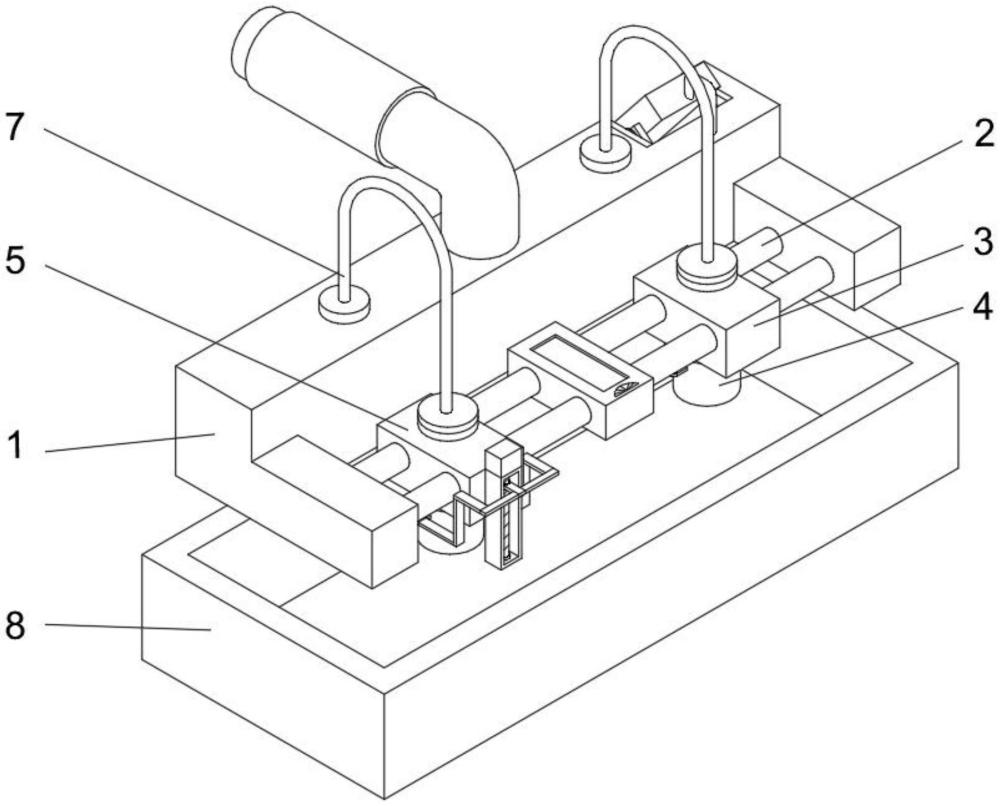

1.一種便攜式裂縫探測器，包括固定盒(1)，其特征在于：所述固定盒(1)前端中部位置固定設置有兩個滑動桿(2)，所述滑動桿(2)外表一側位置滑動設置有二號連接盒(5)，所述二號連接盒(5)遠離固定盒(1)的一側固定設置有滑動盒(14)，所述滑動盒(14)內部轉動設置有螺紋桿(15)，所述螺紋桿(15)外表面螺紋套設有螺紋盒(16)；

2.根據權利要求1所述的一種便攜式裂縫探測器，其特征在于：兩個所述滑動桿(2)外表面另一側位置滑動設置有一號連接盒(3)，所述一號連接盒(3)下端中部通過螺紋固定設置有一號探頭(4)。

3.根據權利要求2所述的一種便攜式裂縫探測器，其特征在于：所述一號連接盒(3)和二號連接盒(5)上端中部位置固定設置有連接頭(6)，兩個所述連接頭(6)上端卡接設置有連接線(7)。

4.根據權利要求1所述的一種便攜式裂縫探測器，其特征在于：兩個所述滑動桿(2)外表面中部位置固定設置有觀察盒(11)，所述觀察盒(11)上端前側位置固定設置有角度線(20)。

5.根據權利要求1所述的一種便攜式裂縫探測器，其特征在于：所述固定盒(1)上端中部位置固定設置有把手(9)，所述把手(9)外表面套設有防滑套(21)。

6.根據權利要求1所述的一種便攜式裂縫探測器，其特征在于：所述固定盒(1)下端四角處鉸接設置有支撐腳(19)，所述固定盒(1)下端卡接設置有防護盒(8)。

7.根據權利要求1所述的一種便攜式裂縫探測器，其特征在于：所述固定盒(1)后端一側位置鉸接設置有防護蓋(10)。

技術總結
本技術涉及裂縫探測器技術領域，公開了一種便攜式裂縫探測器，包括固定盒，所述固定盒前端中部位置固定設置有兩個滑動桿，所述滑動桿外表一側位置滑動設置有二號連接盒，所述二號連接盒遠離固定盒的一側固定設置有滑動盒，所述滑動盒內部轉動設置有螺紋桿，所述螺紋桿外表面螺紋套設有螺紋盒，所述螺紋盒遠離二號連接盒的一側固定設置有安裝桿。本技術中，本裝置通過設置有滑動桿，兩個檢測探頭分別滑動安裝在滑動桿上，在滑動桿上刻出需要的刻度距離，之后每次檢測時只需滑動到需要的刻度處即可，方便快捷，整個裝置使用完畢后不需要拆卸，將防護盒卡接在下端即可，一人即可進行測量操作。

技術研發人員：崔志兵,王雙,瞿烜,朱芳芳,崔美姣
受保護的技術使用者：湖南磐固建設工程有限公司
技術研發日：20240715
技術公布日：2025/4/28
