本發明涉及點膠，尤其涉及一種點膠噴嘴掛膠實時在線檢測方法及其檢測系統。

背景技術：

1、在點膠行業中，噴嘴掛膠是一個較為常見的問題，膠水的粘度較高、流動性較差時，容易在噴嘴處殘留并逐漸堆積形成掛膠；噴嘴的內徑過小、出口形狀不規則或內壁不光滑等，都會增加膠水的掛壁幾率；點膠壓力過大或速度過快，會使膠水在噴嘴內形成較大的沖擊力，導致膠水飛濺并掛在噴嘴上，相反，壓力過小或速度過慢，膠水流出不順暢，也容易在噴嘴處堆積，連續長時間的點膠作業，會使噴嘴長時間與膠水接觸，增加掛膠的可能性；而且如果點膠頻率過高，噴嘴沒有足夠的時間將殘留膠水排空，也會導致掛膠。

2、為了解決上述問題，現有技術通過高分辨率攝像頭和先進的圖像處理算法，能夠監測噴嘴的掛膠情況，實現高精度檢測，可精確識別噴嘴上的微小掛膠。此外，利用激光檢測技術，通過激光束對噴嘴表面進行掃描，根據反射光的變化來判斷是否存在掛膠，具有非接觸、高精度的特點。這些方案通常需要停機對針頭進行掛膠檢測，未與點膠作業流程進行結合，影響點膠機的工作效率和良品率；針對噴嘴膠水的掛膠檢測，膠水與噴嘴或周圍環境的顏色對比度極低，人眼或普通的視覺檢測系統很難清晰地分辨出膠水與背景的界限，使得掛膠難以被準確識別。且膠水對光線的吸收能力較強，同時可能存在反光不均勻的情況，這會導致在圖像采集時，掛膠區域的亮度與周圍區域差異不明顯，增加了圖像處理和分析的難度，容易出現誤判或漏判。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。

2、為此，本發明提供一種點膠噴嘴掛膠實時在線檢測方法，檢測準確性高、效率快，點膠產品的良品率高。

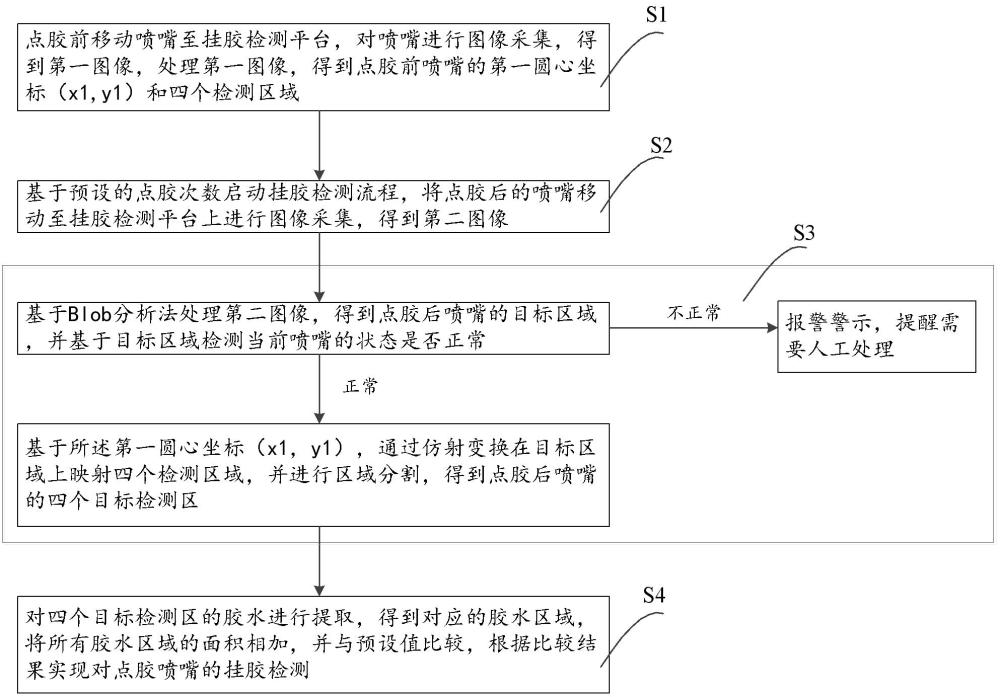

3、根據本發明實施例的點膠噴嘴掛膠實時在線檢測方法，所述方法包括以下步驟：

4、s1，點膠前移動噴嘴至掛膠檢測平臺，對所述噴嘴進行圖像采集，得到第一圖像，處理所述第一圖像，得到點膠前噴嘴的第一圓心坐標（x1，y1）和四個檢測區域；

5、s2，基于預設的點膠次數啟動掛膠檢測流程，將點膠后的噴嘴移動至所述掛膠檢測平臺上進行圖像采集，得到第二圖像；

6、s3，基于blob分析法處理所述第二圖像，得到點膠后噴嘴的目標區域，并基于所述目標區域檢測當前噴嘴的狀態是否正常；

7、若當前噴嘴的狀態正常，則基于所述第一圓心坐標（x1，y1），通過仿射變換在所述目標區域上映射四個所述檢測區域，并進行區域分割，得到點膠后噴嘴的四個目標檢測區，進入下一步，若當前噴嘴的狀態不正常，則報警警示，提醒需要人工處理；

8、s4，對四個所述目標檢測區的膠水進行提取，得到對應的膠水區域，將所有膠水區域的面積相加，并與預設值比較，根據比較結果實現對點膠噴嘴的掛膠檢測。

9、本發明的有益效果是，本發明的點膠噴嘴掛膠實時在線檢測方法，首先獲取點膠前噴嘴的圓心坐標和檢測區域，然后獲取點膠后的噴嘴圖像，處理點膠后的噴嘴圖像，并結合仿射變換技術得到目標檢測區，對各個目標檢測區進行膠水提取，得到不同目標檢測區的膠水區域，再計算所有膠水區域的面積，基于所有膠水區域的面積對點膠噴嘴的進行掛膠檢測，噴嘴掛膠檢測的準確性高，且在保證檢測準確性的同時，能夠對四個目標檢測區的膠水一起提取，提高了檢測效率。另外，由于基于預設的點膠次數啟動掛膠檢測流程，能夠及時發現噴嘴掛膠，提高了點膠產品的良品率，并能夠更好的維護、監視噴嘴使用的生命周期。

10、根據本發明一個實施例，在步驟s1中，通過blob分析法處理第一圖像，提取所述第一圓心坐標（x1，y1）；

11、通過人機交互界面顯示第一圖像，并進行區域劃分，得到四個檢測區域，四個檢測區域分別為噴嘴端口區域、噴嘴側壁區域、噴嘴平面區域以及噴嘴超出平面區域。

12、根據本發明一個實施例，在所述步驟s3中，基于所述噴嘴的圓心坐標通過仿射變換在所述目標區域上映射四個所述檢測區域具體包括：

13、通過blob分析法處理第二圖像，提取點膠后噴嘴的圓心坐標（xi，yi）；

14、基于所述第一圓心坐標（x1，y1）和點膠后噴嘴的圓心坐標（xi，yi）完成對第二圖像的定位；

15、將所述第一圓心坐標（x1，y1）映射到第二圖像中，得到掛膠檢測定位仿射變換矩陣，計算公式表示為：

16、

17、其中，旋轉矩陣r和平移向量t；

18、通過所述掛膠檢測定位仿射變換矩陣在所述目標區域上映射四個所述檢測區域，并進行區域分割，得到點膠后噴嘴的四個目標檢測區，四個目標檢測區與四個檢測區域一一對應，分別為：噴嘴端口目標檢測區、噴嘴側壁目標檢測區、噴嘴平面目標檢測區以及噴嘴超出平面目標檢測區。

19、根據本發明一個實施例，所述步驟s4中對四個所述目標檢測區的膠水進行提取包括：對噴嘴端口目標檢測區的膠水提取、噴嘴側壁目標檢測區的膠水提取、噴嘴平面目標檢測區的膠水提取以及噴嘴超出平面目標檢測區的膠水提取。

20、根據本發明一個實施例，對所述噴嘴端口目標檢測區的膠水提取包括：

21、根據膠水的反射特性通過灰度閾值分割提取噴嘴端口的亮環，基于所述亮環的圓度判斷所述噴嘴端口目標檢測區是否掛膠，若掛膠，則通過亮環外圍的膠水灰度值對所述噴嘴端口目標檢測區的膠水進行提取，得到第一膠水區域；

22、計算所述第一膠水區域的像素數量，得到第一膠水區域的面積。

23、根據本發明一個實施例，對所述噴嘴側壁目標檢測區的膠水提取包括：

24、通過動態閾值分割提取所述噴嘴側壁目標檢測區的暗色區域，并通過形態學操作處理所述暗色區域，處理后的所述暗色區域為第二膠水區域；或者

25、通過動態閾值分割提取所述噴嘴側壁目標檢測區的無膠水分布的區域，結合全局閾值分割和形態學操作連通所有無膠水的區域，然后將所有無膠水的區域與所述噴嘴側壁做差得到第二膠水區域；

26、計算所述第二膠水區域的像素數量，得到第二膠水區域的面積。

27、根據本發明一個實施例，對所述噴嘴平面目標檢測區的膠水提取以及所述噴嘴超出平面目標檢測區的膠水提取包括：

28、通過全局閾值分割分別提取噴嘴平面目標檢測區和噴嘴超出平面目標檢測區的亮色區域，得到第三膠水區域和第四膠水區域；

29、分別計算所述第三膠水區域和第四膠水區域的像素數量，得到第三膠水區域的面積和第四膠水區域的面積。

30、根據本發明一個實施例，若所有膠水區域的總面積大于預設值，則判斷當前噴嘴掛膠，進行報警警示，提示人工進行擦膠或控制擦膠單元進行擦膠。

31、根據本發明一個實施例，通過blob分析法處理第一圖像，提取所述第一圓心坐標（x1，y1）具體包括：

32、對所述第一圖像進行銳化處理，利用低通濾波對銳化后的圖像進行過濾；

33、對過濾后的圖像進行增強處理，得到增強圖像；

34、通過二值化處理所述增強圖像，得到最大的面積的區域；

35、通過形態學操作和區域形態操作對最大的面積的區域進行處理，得到目標區域；

36、計算所述目標區域的最大內切圓，并通過area_center算子獲取第一圓心坐標（x1，y1）。

37、根據本發明實施例的一種點膠噴嘴掛膠實時在線檢測系統，所述系統包括：

38、掛膠檢測平臺，被配置為用于圖像采集；

39、上位機，所述上位機與所述掛膠檢測平臺連接，所述上位機被配置為執行如上所述的點膠噴嘴掛膠實時在線檢測方法；

40、所述掛膠檢測平臺包括：工業相機、工業鏡頭、轉角棱鏡和環形無影光源；

41、所述工業相機、所述工業鏡頭以及所述轉角棱鏡依次同軸設置；

42、所述轉角棱鏡和所述環形無影光源相對設置；

43、點膠噴嘴掛膠實時在線檢測時，移動所述點膠噴嘴至所述環形無影光源上，使所述點膠噴嘴的軸線與所述環形無影光源的軸線在同一直線。

44、本發明的其他特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

45、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。
