本發明涉及冰凍切片，更具體地說，涉及一種冰凍切片捋平輔助裝置。

背景技術：

1、在醫學領域中，醫用病理組織冰凍切面無疑是一種至關重要的診斷手段，利用冰凍切片機對病理組織進行快速冷凍和切片，能夠在極短的時間內獲取組織的形態結構信息，為疾病的準確診斷和有效治療提供關鍵依據，

2、然而，當前的現有技術在冰凍切片制作過程中暴露出一些顯著的不足，由于對切片的厚度要求極為嚴格，通常需要切得很薄，這就導致在切割完成后，切片常常會出現褶皺現象，目前，普遍采用毛筆輕撫切片表面的方法來使其變得平整，但這種人工操作方式存在諸多弊端；

3、其一，在人工來回撥弄切片的過程中，每次撥弄的力度極難精準掌控，如果力度過小，很可能無法切實有效地撫平褶皺；而一旦力度稍大，就極其容易不小心用力戳壞切片，進而導致切片制作失敗，這不僅會造成寶貴的病理組織樣本的浪費，還極有可能延誤疾病的診斷和治療進程，給患者帶來極大的風險；

4、其二，人工操作的效率相對較低，并且難以保證每次操作的一致性和穩定性，不同的操作人員可能會有不同的操作習慣和力度控制，這使得切片的質量難以得到統一的保障，鑒于上述情況，為了顯著提高冰凍切片制作的成功率、效率和質量，最大限度地減少人為因素對切片的不良影響，迫切需要設計一種自動輔助撫平裝置。

技術實現思路

1、針對現有技術中存在不方便快速自動化對冰凍切片后的病理切片基材進行捋平的問題，本發明的目的在于提供一種冰凍切片捋平輔助裝置。

2、為解決上述問題，本發明采用如下的技術方案：

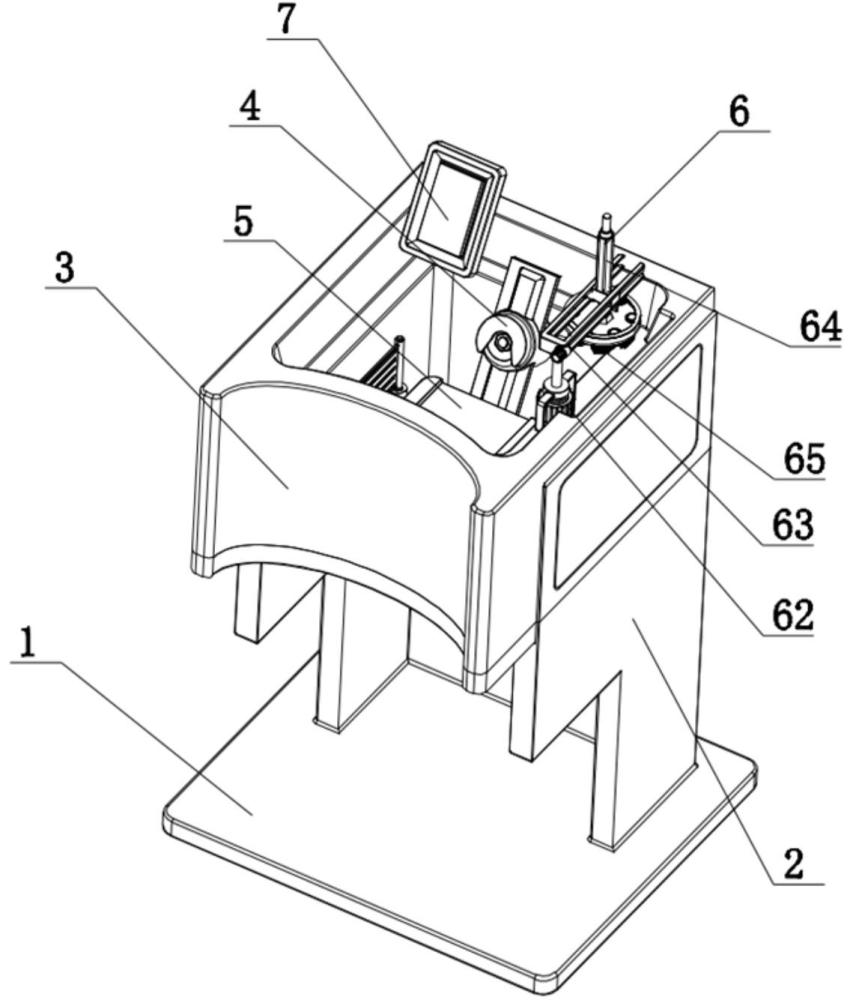

3、一種冰凍切片捋平輔助裝置，包括基座，所述基座的頂部固定連接有支撐架，所述支撐架的頂部固定連接有冰凍切片機，所述冰凍切片機內的后側中部安裝有切割機，所述冰凍切片機內中部固定連接有切片臺，所述冰凍切片機的頂部一側固定連接有觸控屏，所述冰凍切片機的頂部遠離觸控屏的一側設有輔助機構；

4、所述輔助機構包括安裝組件，所述安裝組件的頂部固定連接有旋轉組件，所述旋轉組件通過安裝組件安裝于冰凍切片機頂部遠離觸控屏的一側，所述旋轉組件的頂部固定連接有位移組件，所述位移組件的端部固定連接有動力組件，所述動力組件的底部等間距呈環狀排列安裝有捋平組件，所述捋平組件的頂部和動力組件相連接。

5、可選地，所述安裝組件包括安裝槽，所述安裝槽開設于冰凍切片機頂部遠離觸控屏的一側前端，所述安裝槽的內部滑動連接有磁吸安裝板，所述磁吸安裝板由磁性材質構成，所述磁吸安裝板和冰凍切片機的鐵質內壁磁性連接，所述磁吸安裝板靠近切片臺的一側下端固定連接有定位件，所述磁吸安裝板的頂部和旋轉組件的底部相連接。

6、可選地，所述旋轉組件包括安裝架，所述安裝架固定連接于磁吸安裝板的頂部，所述安裝架的內部固定連接有第一電機，所述第一電機的輸出端貫穿安裝架固定連接有轉軸，所述轉軸轉動連接于安裝架的頂部，所述安裝架的頂部和位移組件的底部相連接。

7、可選地，所述位移組件包括頂部軌架，所述頂部軌架固定連接于轉軸的頂部，所述頂部軌架靠近轉軸的一端固定連接有第二電機，所述第二電機的輸出端貫穿頂部軌架固定連接有絲桿，所述絲桿轉動連接于頂部軌架的內部，所述絲桿的外表面螺紋連接有活動塊，所述動力組件安裝于活動塊的外側。

8、可選地，所述安裝槽的內部腔道整體俯視形狀呈凸字形設置，所述磁吸安裝板的俯視形狀也呈凸字形設置，所述活動塊的截面形狀和頂部軌架內部腔道的截面形狀均設置為十字形，所述活動塊的外表面和磁吸安裝板的外表面均固定連接有耐磨墊片。

9、可選地，所述定位件包括下夾板和頂板，所述下夾板固定連接于磁吸安裝板靠近切片臺的一側下端，所述頂板固定連接于磁吸安裝板靠近切片臺的一側下端，所述頂板設置于下夾板的頂部，所述頂板的中部螺紋連接有調節螺桿，所述調節螺桿的底部貫穿頂板轉動連接有上夾板。

10、可選地，所述下夾板的頂部固定連接有防滑板，所述防滑板的頂部等間距固定連接有防滑凸起，所述調節螺桿的頂部固定連接有調節手柄，所述上夾板的頂部兩端均固定連接有支桿，所述支桿的頂部貫穿頂板，所述支桿和頂板滑動連接。

11、可選地，所述動力組件包括電動推桿，所述電動推桿固定連接于活動塊的頂部，所述電動推桿的輸出端貫穿活動塊固定連接有連接塊，所述連接塊的底部固定連接有基盤，所述基盤的頂部等間距轉動連接有驅動齒輪，所述基盤的外側轉動連接有滑環，所述滑環的頂部固定連接有齒環，所述齒環和驅動齒輪嚙合連接，所述驅動齒輪的底部固定連接有軸體，所述軸體的端部貫穿動力組件，所述捋平組件等間距呈環狀排列安裝于基盤的底部，所述軸體的底部貫穿基盤和捋平組件相連接，所述軸體也轉動連接于基盤上，所述基盤的頂部一側固定連接有連接架，所述連接架的頂部固定連接有第三電機，所述第三電機的輸出端貫穿連接架和一個驅動齒輪的頂部固定連接。

12、可選地，所述齒環的頂部固定連接有覆蓋板，所述覆蓋板整體呈圓環狀設置，所述覆蓋板覆蓋于齒環齒槽處外側。

13、可選地，所述捋平組件包括凹形座、第一錐齒輪和第二錐齒輪，所述凹形座等間距呈環狀排列固定連接于基盤的底部外側，所述凹形座的內部轉動連接有捋平輥，所述捋平輥的外表面等間距固定連接有捋平軟刷，所述第一錐齒輪固定連接于軸體貫穿基盤的一端，所述第二錐齒輪轉動連接于凹形座內靠近第一錐齒輪的一端，所述第一錐齒輪和第二錐齒輪嚙合連接，所述第二錐齒輪的內側和捋平輥的一端固定連接。

14、本發明提供的技術方案與現有技術相比，至少具有如下有益效果：

15、上述方案中，通過設置安裝機構，使得在使用期間可根據具體情況靈活安裝，若在冰凍切片機內部使用，將磁吸安裝板插入安裝槽，借助磁吸板與冰凍切片機的磁吸作用，可穩定安裝于內部，由于需捋平的薄片薄軟無需大力，不用擔心電動推桿推動時將輔助機構推出，若要拆分獨立使用，抽出磁吸安裝板，利用上夾板和下夾板夾持臺面或臺架側邊，扭動調節螺桿使上夾板下移，支桿支撐確保穩定，方便靈活使用，便于在冰凍切片機內使用或攜帶；

16、通過設置位移組件和旋轉組件配合，使得本裝置在安裝使用后，啟動第一電機可驅動轉軸旋轉，進而調節頂部軌架方向，啟動第二電機能驅動絲桿在頂部軌架內旋轉，使活動塊橫向滑動帶動動力組件和捋平組件移動到切片臺頂部，啟動電動推桿推動捋平組件下移貼合冰凍切片處，實現自動捋平，這種設計方便裝置使用，能根據需求快速調整位置進行捋平操作，提高了工作效率和便利性，同時機械化代替人工，使得每次捋平較為穩定，可提高捋平質量；

17、通過設置動力組件，使得在使用時更高效，當電動推桿推動基盤下移，帶動捋平輥貼合冰凍切片后的基材頂部，啟動第三電機，驅動齒輪與齒環嚙合帶動滑環旋轉，進而通過一系列嚙合傳動同步帶動所有捋平輥旋轉，捋平輥外側的捋平軟刷與切片基材貼合，同步朝向外側旋轉驅動切片基材展開，無需用毛筆逐步平鋪，同步驅動設計和柔軟的捋平軟刷材質，提高了捋平切片基材的穩定性和效率。

技術特征：

1.一種冰凍切片捋平輔助裝置，其特征在于，包括基座，所述基座的頂部固定連接有支撐架，所述支撐架的頂部固定連接有冰凍切片機，所述冰凍切片機內的后側中部安裝有切割機，所述冰凍切片機內中部固定連接有切片臺，所述冰凍切片機的頂部一側固定連接有觸控屏，所述冰凍切片機的頂部遠離觸控屏的一側設有輔助機構；

2.根據權利要求1所述的冰凍切片捋平輔助裝置，其特征在于，所述安裝組件包括安裝槽，所述安裝槽開設于冰凍切片機頂部遠離觸控屏的一側前端，所述安裝槽的內部滑動連接有磁吸安裝板，所述磁吸安裝板由磁性材質構成，所述磁吸安裝板和冰凍切片機的鐵質內壁磁性連接，所述磁吸安裝板靠近切片臺的一側下端固定連接有定位件，所述磁吸安裝板的頂部和旋轉組件的底部相連接。

3.根據權利要求2所述的冰凍切片捋平輔助裝置，其特征在于，所述旋轉組件包括安裝架，所述安裝架固定連接于磁吸安裝板的頂部，所述安裝架的內部固定連接有第一電機，所述第一電機的輸出端貫穿安裝架固定連接有轉軸，所述轉軸轉動連接于安裝架的頂部，所述安裝架的頂部和位移組件的底部相連接。

4.根據權利要求3所述的冰凍切片捋平輔助裝置，其特征在于，所述位移組件包括頂部軌架，所述頂部軌架固定連接于轉軸的頂部，所述頂部軌架靠近轉軸的一端固定連接有第二電機，所述第二電機的輸出端貫穿頂部軌架固定連接有絲桿，所述絲桿轉動連接于頂部軌架的內部，所述絲桿的外表面螺紋連接有活動塊，所述動力組件安裝于活動塊的外側。

5.根據權利要求4所述的冰凍切片捋平輔助裝置，其特征在于，所述安裝槽的內部腔道整體俯視形狀呈凸字形設置，所述磁吸安裝板的俯視形狀也呈凸字形設置，所述活動塊的截面形狀和頂部軌架內部腔道的截面形狀均設置為十字形，所述活動塊的外表面和磁吸安裝板的外表面均固定連接有耐磨墊片。

6.根據權利要求5所述的冰凍切片捋平輔助裝置，其特征在于，所述定位件包括下夾板和頂板，所述下夾板固定連接于磁吸安裝板靠近切片臺的一側下端，所述頂板固定連接于磁吸安裝板靠近切片臺的一側下端，所述頂板設置于下夾板的頂部，所述頂板的中部螺紋連接有調節螺桿，所述調節螺桿的底部貫穿頂板轉動連接有上夾板。

7.根據權利要求6所述的冰凍切片捋平輔助裝置，其特征在于，所述下夾板的頂部固定連接有防滑板，所述防滑板的頂部等間距固定連接有防滑凸起，所述調節螺桿的頂部固定連接有調節手柄，所述上夾板的頂部兩端均固定連接有支桿，所述支桿的頂部貫穿頂板，所述支桿和頂板滑動連接。

8.根據權利要求5所述的冰凍切片捋平輔助裝置，其特征在于，所述動力組件包括電動推桿，所述電動推桿固定連接于活動塊的頂部，所述電動推桿的輸出端貫穿活動塊固定連接有連接塊，所述連接塊的底部固定連接有基盤，所述基盤的頂部等間距轉動連接有驅動齒輪，所述基盤的外側轉動連接有滑環，所述滑環的頂部固定連接有齒環，所述齒環和驅動齒輪嚙合連接，所述驅動齒輪的底部固定連接有軸體，所述軸體的端部貫穿動力組件，所述捋平組件等間距呈環狀排列安裝于基盤的底部，所述軸體的底部貫穿基盤和捋平組件相連接，所述軸體也轉動連接于基盤上，所述基盤的頂部一側固定連接有連接架，所述連接架的頂部固定連接有第三電機，所述第三電機的輸出端貫穿連接架和一個驅動齒輪的頂部固定連接。

9.根據權利要求8所述的冰凍切片捋平輔助裝置，其特征在于，所述齒環的頂部固定連接有覆蓋板，所述覆蓋板整體呈圓環狀設置，所述覆蓋板覆蓋于齒環齒槽處外側。

10.根據權利要求8所述的冰凍切片捋平輔助裝置，其特征在于，所述捋平組件包括凹形座、第一錐齒輪和第二錐齒輪，所述凹形座等間距呈環狀排列固定連接于基盤的底部外側，所述凹形座的內部轉動連接有捋平輥，所述捋平輥的外表面等間距固定連接有捋平軟刷，所述第一錐齒輪固定連接于軸體貫穿基盤的一端，所述第二錐齒輪轉動連接于凹形座內靠近第一錐齒輪的一端，所述第一錐齒輪和第二錐齒輪嚙合連接，所述第二錐齒輪的內側和捋平輥的一端固定連接。

技術總結
本發明提供一種冰凍切片捋平輔助裝置，屬于冰凍切片技術領域。包括基座，所述基座的頂部固定連接有支撐架，所述支撐架的頂部固定連接有冰凍切片機，所述冰凍切片機內的后側中部安裝有切割機，本裝置通過設置安裝機構，可在使用期間根據需求在冰凍切片機內使用或獨立使用，在冰凍切片機內，磁吸安裝板插入安裝槽實現穩定安裝；獨立使用時，上夾板和下夾板夾持臺面等，位移組件和旋轉組件配合，能自動調整位置，實現捋平操作，動力組件在電動推桿推動下，捋平輥貼合基材，第三電機通過一系列嚙合傳動帶動所有捋平輥旋轉，捋平軟刷同步將切片基材展開，提高了捋平的穩定性和效率，整體使用方便靈活，為切片操作帶來極大便利。

技術研發人員：李珊珊,王曉磊,馮夢茹
受保護的技術使用者：中國人民解放軍總醫院第八醫學中心
技術研發日：
技術公布日：2025/4/28
