本申請涉及光伏發電及儲能，尤其涉及一種電網系統的檢測方法、裝置、電子設備、介質及產品。

背景技術：

1、全球對可再生能源的需求日益增長，光伏發電作為一種清潔、可再生的能源，其應用越來越廣泛。光伏儲能系統通常包括光伏陣列、逆變器、蓄電池等設備，其中逆變器是關鍵設備之一，它負責將光伏陣列所產生的直流電轉換為交流電并入電網或者供給家庭使用。然而，并網儲能逆變器存在多種不同的配電方案，在部分國家和地區，由于電網緊張，供電局會對逆變器從電網取電或者發電有一定的限制要求，一般需要在逆變器并網端口連接采樣器件對電網進行采樣作功率控制；因此需要檢測采樣器件是否正常工作，以確功率控制的準確性。

2、目前，一些電網系統的檢測方案中，都是通過計算電網中不同端口的實際功率來判斷電網中的采樣器件是否正常工作；然而由于電網系統中存在波動性，導致實際功率計算不準確；進一步的，由于電網系統的檢測結果不準確，因此無法準確判斷采樣器件的工作狀態是否正常。

技術實現思路

1、本申請的電網系統的檢測方法、裝置、電子設備、介質及產品，用以提高電網系統檢測的準確性。

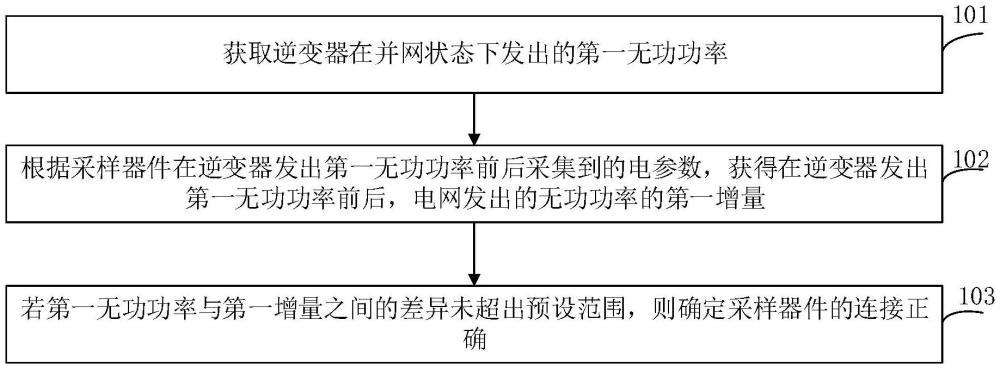

2、第一方面，本申請提供一種電網系統的檢測方法，電網系統包括接入電網的逆變器和采樣器件；其中，采樣器件用于采集電網的電參數，且采樣器件在接入電網之前不經過負載；方法包括：獲取逆變器在并網狀態下發出的第一無功功率；根據采樣器件在逆變器發出第一無功功率前后采集到的電參數，獲得在逆變器發出第一無功功率前后，電網發出的無功功率的第一增量；若第一無功功率與第一增量之間的差異未超出預設范圍，則確定采樣器件的連接正確。

3、在一種可能的實施方式中，方法還包括：對比第一無功功率與第一增量的大小和方向；若第一無功功率與第一增量的大小差異未超出預設范圍，且一無功功率與第一增量的方向一致，則判定第一無功功率與第一增量之間的差異未超出預設范圍。

4、在一種可能的實施方式中，方法還包括：若第一無功功率與第一增量之間的差異超出預設范圍，則控制逆變器發出第二無功功率；第二無功功率與第一無功功率的大小相同方向相反；根據采樣器件在逆變器發出第二無功功率前后采集到的電參數，獲得在逆變器發出第二無功功率作用前后，電網發出的無功功率的第二增量；若第二無功功率與第二增量之間的差異未超出預設范圍，則確定采樣器件的連接正確；否則，確定采樣器件的連接錯誤。

5、在一種可能的實施方式中，方法還包括：若檢測到采樣器件的連接錯誤，則控制逆變器退出并網狀態并發出告警信號。

6、在一種可能的實施方式中，獲取逆變器在并網狀態下發出的第一無功功率，包括：獲取逆變器在并網狀態下根據預設的功率限制條件定時輸出的無功功率，作為第一無功功率。

7、在一種可能的實施方式中，獲取逆變器在并網狀態下發出的第一無功功率，包括：控制逆變器發出預定大小和方向的無功功率，并將無功功率作為第一無功功率。

8、在一種可能的實施方式中，獲得在逆變器發出第一無功功率前后，電網發出的無功功率的第一增量，包括：在逆變器發出第一無功功率之前和之后，分別根據電網當前的電壓有效值和電流有效值計算當前的無功功率，以得到在逆變器發出第一無功功率之前和之后電網的無功功率；根據逆變器發出第一無功功率之前和之后電網的無功功率，通過求差計算得到第一增量。

9、在一種可能的實施方式中，根據電網當前的電壓有效值和電流有效值計算當前的無功功率，包括：構建電網當前的電網電壓函數和電網電流函數；根據電網電壓函數和電網電流函數，計算得到電網當前的電壓有效值和電流有效值；將電網當前的電壓有效值和電流有效值相乘，得到當前的無功功率。

10、在一種可能的實施方式中，構建電網當前的電網電壓函數和電網電流函數，包括：獲取電網的電網電壓、電網電流、電壓過零點、頻率、電流過零點；根據電網電壓與頻率，構建電網電壓函數；根據電壓過零點與電流過零點，計算得到電壓與電流的相角差；根據電壓與電流的相角差以及電網電流，構建電網電流函數。

11、在一種可能的實施方式中，根據電壓過零點與電流過零點，計算得到電壓與電流的相角差，包括：分別獲取電壓過零點的時間和電流過零點的時間；根據電壓過零點的時間和電流過零點的時間之間的時間差，計算得到電壓與電流的相角差。

12、第二方面，本申請提供一種電網系統的檢測裝置，電網系統包括接入電網的逆變器和采樣器件；其中，采樣器件用于采集電網的電參數，且采樣器件在接入電網之前不經過負載；裝置包括：獲取模塊，用于獲取逆變器在并網狀態下發出的第一無功功率；獲取模塊，還用于根據采樣器件在逆變器發出第一無功功率前后采集到的電參數，獲得在逆變器發出第一無功功率前后，電網發出的無功功率的第一增量；比較模塊，用于若第一無功功率與第一增量之間的差異未超出預設范圍，則確定采樣器件的連接正確。

13、第三方面，本申請提供一種電子設備，包括：存儲器，處理器；

14、所述存儲器存儲計算機執行指令；

15、所述處理器執行所述存儲器存儲的計算機執行指令，使得所述處理器執行如上第一方面和/或第一方面各種可能的實施方式。

16、第四方面，本申請提供一種計算機可讀存儲介質，所述計算機可讀存儲介質中存儲有計算機執行指令，所述計算機執行指令被處理器執行時用于實現如上第一方面和/或第一方面各種可能的實施方式。

17、第五方面，本申請實施例提供一種計算機程序產品，包括計算機程序，該計算機程序被處理器執行時實現如上第一方面和/或第一方面各種可能的實施方式。

18、本申請提供的電網系統的檢測方法、裝置、電子設備、介質及產品中，電網系統包括接入電網的逆變器和用于采集電網電參數的采樣器件，且采樣器件在接入電網前不經過負載；通過獲取逆變器在并網狀態下發出的預設好的第一無功功率，以及根據采樣器件采集到的逆變器發出第一無功功率前后的電參數，獲取第一增量，該第一增量表示發出無功功率之后和發出無功功率之前的電網中無功功率的差值；將第一無功功率與第一增量對比，若發出的預設的第一無功功率與第一增量之間的差異未超出預設范圍，則確定采樣器件的連接正確。本申請的方案，通過對比逆變器發出的無功功率與因發出的無功功率而使電網中產生的增量，提高了電網系統檢測結果的準確性。

技術特征：

1.一種電網系統的檢測方法，其特征在于，所述電網系統包括接入電網的逆變器和采樣器件；其中，所述采樣器件用于采集所述電網的電參數，且所述采樣器件在接入電網之前不經過負載；所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述方法還包括：

3.根據權利要求1所述的方法，其特征在于，所述方法還包括：

4.根據權利要求3所述的方法，其特征在于，所述方法還包括：

5.根據權利要求1所述的方法，其特征在于，所述獲取所述逆變器在并網狀態下發出的第一無功功率，包括：

6.根據權利要求1所述的方法，其特征在于，所述獲取所述逆變器在并網狀態下發出的第一無功功率，包括：

7.根據權利要求1-6任一項所述的方法，其特征在于，所述獲得在所述逆變器發出所述第一無功功率前后，所述電網發出的無功功率的第一增量，包括：

8.根據權利要求7所述的方法，其特征在于，所述根據所述電網當前的電壓有效值和電流有效值計算當前的無功功率，包括：

9.根據權利要求8所述的方法，其特征在于，所述構建所述電網當前的電網電壓函數和電網電流函數，包括：

10.根據權利要求9所述的方法，其特征在于，所述根據所述電壓過零點與所述電流過零點，計算得到電壓與電流的相角差，包括：

11.一種電網系統的檢測裝置，其特征在于，所述電網系統包括接入電網的逆變器和采樣器件；其中，所述采樣器件用于采集所述電網的電參數，且所述采樣器件在接入電網之前不經過負載；所述裝置包括：

12.一種電子設備，其特征在于，包括：處理器，以及與所述處理器通信連接的存儲器；

13.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質中存儲有計算機執行指令，所述計算機執行指令被處理器執行時用于實現如權利要求1-10中任一項所述的方法。

14.一種計算機程序產品，其特征在于，包括計算機程序，該計算機程序被處理器執行時實現權利要求1-10中任一項所述的方法。

技術總結
本申請提供一種電網系統的檢測方法、裝置、電子設備、介質及產品。電網系統包括接入電網的逆變器和采樣器件；其中，采樣器件用于采集電網的電參數，且采樣器件在接入電網之前不經過負載；該方法包括：獲取逆變器在并網狀態下發出的第一無功功率；根據采樣器件在逆變器發出第一無功功率前后采集到的電參數，獲得在逆變器發出第一無功功率前后，電網發出的無功功率的第一增量；若第一無功功率與第一增量之間的差異未超出預設范圍，則確定采樣器件的連接正確。本申請的方案能夠提高電網系統檢測的準確性。

技術研發人員：翟佳梁,余火長
受保護的技術使用者：浙江艾羅網絡能源技術股份有限公司
技術研發日：
技術公布日：2025/4/24
