本發明屬于材料試驗裝置，特別涉及一種納米復合材料試驗處理裝置。

背景技術：

1、目前，想要獲得某項材料的性能需要試驗獲得其具體性能數據。現在市面上還沒有針對特地材料在極低溫冷凍后再解凍進行處理的試驗設備。

2、因此，提出一種專門處理特定情形材料的實驗系統。

技術實現思路

1、針對上述存在的問題，本發明的技術目的在于提出一種納米復合材料試驗處理裝置。

2、為了實現上述目的，提出以下的技術方案：

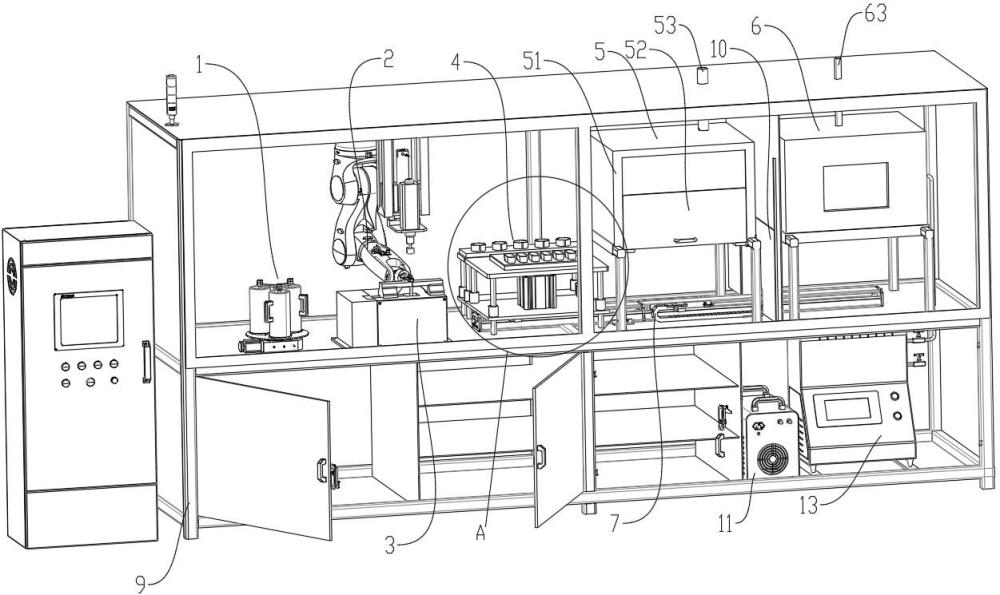

3、本發明提供一種納米復合材料試驗處理裝置，包括：

4、液氮冷凍裝置，用于對放置液氮杯及完成冷凍工序；

5、抓取裝置，用于對試件的轉移；

6、試件開啟裝置，用于與所述抓取裝置配合，對試件打開/關閉；

7、試件托盤裝置，用于放置冷凍后的試件；

8、水解裝置，用于對試件的水解；

9、干燥裝置，用于對試件的干燥；

10、直線導軌模組，用于將試件托盤裝置傳送至水解裝置或干燥裝置；

11、試件放置裝置，用于放置試件；

12、所述液氮冷凍裝置、抓取裝置、試件開啟裝置、試件托盤裝置、水解裝置、干燥裝置、直線導軌模組、試件放置裝置均安裝于框架箱體內，所述框架箱體為密封結構；

13、所述水解裝置與干燥裝置之間安裝有升降門。

14、在一些實施方式中，所述液氮冷凍裝置包括旋轉臺及三個液氮杯，所述旋轉臺包括放置液氮杯的可旋轉的承載板，所述承載板配合安裝有能夠對承載板旋轉角度控制的步進電機，所述承載板中間設有支柱，支柱頂部設有用于放置試件放置裝置的承載桿。

15、在一些實施方式中，所述試件開啟裝置包括試件夾具及設于試件夾具上方的開蓋裝置。

16、在一些實施方式中，試件放置裝置包括放置管體，所述放置管體上部形成有環形環狀結構，所述放置管體的環形環狀結構外周套設有螺紋管，所述螺紋管內側具有能夠承托放置管體的環形環狀結構的內環體，所述螺紋管配合安裝有螺栓，所述螺栓與所述放置管體之間安裝有墊片。

17、在一些實施方式中，所述試件夾具包括架體，所述架體頂部安裝有用于對試件放置裝置夾持的固定夾持部及移動夾持部，所述固定夾持部與移動夾持部配合對試件放置裝置夾持；

18、所述移動夾持部通過導軌安裝在架體上，所述架體上安裝有通過步進電機帶動的絲桿，所述絲桿的轉動帶動移動夾持部遠離或靠近所述固定夾持部，所述固定夾持部及移動夾持部的下方還設有頂出氣缸，用于對放置管體頂出，所述固定夾持部及移動夾持部的夾持端形成六邊形的夾持結構。

19、在一些實施方式中，所述開蓋裝置包括掛架，所述掛架上安裝有伸縮桿，所述伸縮桿的下方通過承載臺按照有伺服電機，所述伺服電機的端部安裝能夠套設于螺栓上的擰蓋。

20、在一些實施方式中，還包括固定放置裝置，所述固定放置裝置包括若干個容納杯，所述容納杯安裝在放置臺上，所述放置臺安裝在位于試件開啟裝置的框架箱體內。

21、在一些實施方式中，所述試件托盤裝置包括安裝在直線導軌模組上的底座，所述底座上安裝有若干滑套及氣缸，每個所述滑套內滑動配合安裝有支撐柱，所述支撐柱的頂部安裝有支撐臺面，所述支撐臺面上安裝有用于裝管體的長條形鉗鍋。

22、在一些實施方式中，所述水解裝置設于直線導軌模組的上方，其包括底部具有開口的箱體及設有的開合門，所述箱體連接有可使得溫度在0-20℃的冷風機；所述箱體的頂部設有第一排氣口，所述第一排氣口安裝有抽氣裝置使得所述箱體內形成微負壓。

23、在一些實施方式中，所述干燥裝置設于直線導軌模組的上方，所述干燥裝置包括底部設有開口的不銹鋼材質殼體以及設于殼體內的石英材質的氣體收集罩，所述殼體內壁設有隔熱結構及加熱結構，所述隔熱結構及加熱結構的內壁為蒙乃爾合金，所述殼體內還與蒸汽發生器連接；收集罩頂部設有與外部連接的第二排氣口，所述第二排氣口安裝有抽氣裝置使得所述殼體內形成微負壓。

24、由于采用上述技術方案，本發明的有益效果至少包括:

25、本發明能夠全過程機械化地完成試件的冷凍、水解及烘干程序，使得整個過程相比于人工程序工作效率更好，更加安全、清潔及規范。

技術特征：

1.一種納米復合材料試驗處理裝置，其特征在于，包括：

2.根據權利要求1所述的納米復合材料試驗處理裝置，其特征在于，所述液氮冷凍裝置（1）包括旋轉臺及三個液氮杯，所述旋轉臺包括放置液氮杯的可旋轉的承載板，所述承載板配合安裝有能夠對承載板旋轉角度控制的步進電機，所述承載板中間設有支柱，支柱頂部設有用于放置試件放置裝置（8）的承載桿。

3.根據權利要求1所述的納米復合材料試驗處理裝置，其特征在于，所述試件開啟裝置（3）包括試件夾具（32）及設于試件夾具（32）上方的開蓋裝置（31）。

4.根據權利要求1所述的納米復合材料試驗處理裝置，其特征在于，試件放置裝置（8）包括放置管體（81），所述放置管體（81）上部形成有環形環狀結構，所述放置管體（81）的環形環狀結構外周套設有螺紋管（82），所述螺紋管（82）內側具有能夠承托放置管體（81）的環形環狀結構的內環體（823），所述螺紋管（82）配合安裝有螺栓（83），所述螺栓（83）與所述放置管體（81）之間安裝有墊片（84）。

5.根據權利要求3所述的納米復合材料試驗處理裝置，其特征在于，所述試件夾具（32）包括架體（321），所述架體（321）頂部安裝有用于對試件放置裝置（8）夾持的固定夾持部（323）及移動夾持部（322），所述固定夾持部（323）與移動夾持部（322）配合對試件放置裝置（8）夾持；

6.根據權利要求3所述的納米復合材料試驗處理裝置，其特征在于，所述開蓋裝置（31）包括掛架（311），所述掛架（311）上安裝有伸縮桿（312），所述伸縮桿（312）的下方通過承載臺（315）按照有伺服電機（313），所述伺服電機（313）的端部安裝能夠套設于螺栓（83）上的擰蓋（314）。

7.根據權利要求1所述的納米復合材料試驗處理裝置，其特征在于，還包括固定放置裝置（12），所述固定放置裝置（12）包括若干個容納杯（121），所述容納杯（121）安裝在放置臺（122）上，所述放置臺（122）安裝在位于試件開啟裝置（3）的框架箱體（9）內。

8.根據權利要求1所述的納米復合材料試驗處理裝置，其特征在于，所述試件托盤裝置（4）包括安裝在直線導軌模組（7）上的底座（41），所述底座（41）上安裝有若干滑套（43）及氣缸（44），每個所述滑套（43）內滑動配合安裝有支撐柱（42），所述支撐柱（42）的頂部安裝有支撐臺面（45），所述支撐臺面（45）上安裝有用于裝管體（81）的長條形鉗鍋（46）。

9.根據權利要求1所述的納米復合材料試驗處理裝置，其特征在于，所述水解裝置（5）設于直線導軌模組的上方，其包括底部具有開口的箱體（51）及設有的開合門（52），所述箱體（51）連接有可使得溫度在0-20℃的冷風機（11）；所述箱體（51）的頂部設有第一排氣口（53），所述第一排氣口安裝有抽氣裝置使得所述箱體（51）內形成微負壓。

10.根據權利要求1所述的納米復合材料試驗處理裝置，其特征在于，所述干燥裝置（6）設于直線導軌模組的上方，所述干燥裝置（6）包括底部設有開口的不銹鋼材質殼體（61）以及設于殼體（61）內的石英材質的氣體收集罩（62），所述殼體內壁設有隔熱結構（64）及加熱結構，所述隔熱結構（64）及加熱結構的內壁為蒙乃爾合金，所述殼體（61）內還與蒸汽發生器（13）連接；收集罩（62）頂部設有與外部連接的第二排氣口（63），所述第二排氣口（63）安裝有抽氣裝置使得所述殼體（61）內形成微負壓。

技術總結
本發明公開了一種納米復合材料試驗處理裝置，屬于試驗設備技術領域，包括：液氮冷凍裝置，用于對放置液氮杯及完成冷凍工序；抓取裝置；試件開啟裝置，用于與所述抓取裝置配合，對試件打開/關閉；試件托盤裝置，用于放置冷凍后的試件；水解裝置，用于對試件的水解；干燥裝置；直線導軌模組，用于將試件托盤裝置傳送至水解裝置或干燥裝置；試件放置裝置，用于放置試件；所述液氮冷凍裝置、抓取裝置、試件開啟裝置、試件托盤裝置、水解裝置、干燥裝置、直線導軌模組、試件放置裝置均安裝于框架箱體內，所述框架箱體為密封結構；本發明的技術目的在于提供一種納米復合材料試驗處理裝置，以便于對特地材料冷凍水解及烘干的試驗處理。

技術研發人員：葉忠,蔡后斌,陸宜,曾毅,游杰平,鄔明,邱曉東,袁國祥,錢磊,邱超凡
受保護的技術使用者：四川百士特環保科技有限公司
技術研發日：
技術公布日：2025/4/24
