本發明涉及樣本分析，尤其涉及一種雙二維在線固相萃取閥切裝置。

背景技術：

1、樣品前處理技術主要依賴于傳統的液-液萃取、離線固相萃取（spe）以及在線單二維色譜系統等方案。這些技術方案在一定程度上滿足了分析測試的需求，但也存在明顯的不足和局限性。

2、1.?液-液萃取技術

3、液-液萃取是一種經典的樣品前處理方法，通過兩種不相溶液體之間的分配作用，實現目標成分的分離和富集。然而，這種方法存在操作繁瑣、溶劑消耗量大、處理時間長、容易造成環境污染等缺點。此外，液-液萃取對操作人員的技能要求較高，容易引入人為誤差，影響分析結果的準確性和重復性。

4、2.?離線固相萃取（spe）技術

5、相較于液-液萃取，離線spe技術具有操作簡便、溶劑消耗少、處理時間短等優點。spe利用固體色譜填料對目標成分進行選擇性吸附和富集，有效去除了樣品中的雜質。然而，離線spe技術耗時長，對于操作人員的技能要求高，人員引入誤差大等因素，增加了分析成本和結果的不確定性和查找原因的難度。

6、3.?單二維色譜系統

7、單二維色譜系統通過將兩個獨立的色譜系統串聯起來，實現樣品的二次分離和純化。這種方法在一定程度上提高了分析的準確性和靈敏度。單二維色譜系統的分析時間較長，無法滿足快速分析的需求。而且現有二維色譜通量不高，單獨的二維色譜可以接在線固相萃取小柱，后接分析柱的這種形式，但一般只能一個樣本進行固相萃取后，再分析柱色譜柱進行液相的分離，后續進到質譜進行檢測。相當于質譜一直在檢測，等待液相的觸發信號。

技術實現思路

1、基于上述問題，本發明提供一種雙二維在線固相萃取閥切裝置，旨在解決現有技術中存在傳統的液-液萃取、離線固相萃取以及在線單二維色譜系統存在明顯不足和局限性的問題。

2、一種雙二維在線固相萃取閥切裝置，包括第一多通閥、第二多通閥和第一切換模塊；第一切換模塊用于工作狀態切換；借助第一多通閥形成第一流體通道和第二流體通道，第一流體通道上設有第一spe小柱，第二流體通道上設有第二spe小柱；借助第二多通閥形成第三流體通道和第四流體通道，第三流體通道上設有第一色譜柱，第四流體通道上設有第二色譜柱；當工作狀態切換到第一狀態時：第一流體通道連通第三流體通道，第一流體通道形成樣本洗脫通道使第一spe小柱進行樣本洗脫，第二流體通道形成樣本富集通道使第二spe小柱進行樣本富集；第三流體通道形成樣本進樣通道，從第一流體通道接收樣本并使第一色譜柱進行樣本色譜分離操作，第四流體通道形成樣本清洗通道對第二色譜柱進行樣本清洗操作；當工作狀態切換到第二狀態時：第二流體通道連通第四流體通道，第二流體通道形成樣本洗脫通道使第二spe小柱進行樣本洗脫，第一流體通道形成樣本富集通道使第一spe小柱進行樣本富集；第四流體通道形成樣本進樣通道，從第二流體通道接收樣本并使第二色譜柱進行樣本色譜分離操作，第三流體通道形成樣本清洗通道對第一色譜柱進行樣本清洗操作。

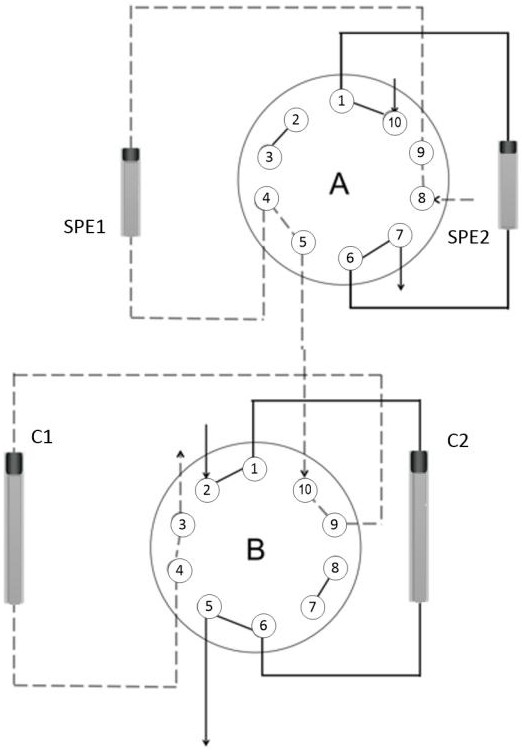

3、進一步的，于第一多通閥中形成第一進閥組、第一出閥組、第二進閥組和第二出閥組；第二進閥組和第二出閥組之間形成第一流體通道；第二進閥組和第二出閥組之間形成第二流體通道；第一多通閥為十通閥，包括依次相鄰的第一閥位、第二閥位、第三閥位、第四閥位、第五閥位、第六閥位、第七閥位、第八閥位、第九閥位、第十閥位，第一閥位還與第十閥位相鄰；當工作狀態在第一狀態時，對于第一多通閥，第一進閥組包括連通的第八閥位和第九閥位，第一出閥組包括連通的第四閥位和第五閥位，第九閥位和第四閥位的連通路上設置第一spe小柱，第八閥位作為第一流體通道的輸入，第五閥位作為第一流體通道的輸出。

4、進一步的，當工作狀態在第一狀態時，對于第一多通閥，第二進閥組包括連通的第十閥位和第一閥位，第二出閥組包括連通的第六閥位和第七閥位，第一閥位和第六閥位的連通路上設置第二spe小柱，第十閥位作為第二流體通道的輸入，第七閥位作為第二流體通道的輸出。

5、進一步的，當工作狀態在第二狀態時，對于第一多通閥，第一進閥組包括連通的第九閥位和第十閥位，第一出閥組包括連通的第四閥位和第三閥位，第十閥位作為第一流體通道的輸入，第三閥位作為第一流體通道的輸出。

6、進一步的，當工作狀態在第二狀態時，對于第一多通閥，第二進閥組包括連通的第二閥位和第一閥位，第二出閥組包括連通的第六閥位和第五閥位，第一閥位和第六閥位的連通路上設置第二spe小柱，第二閥位作為第二流體通道的輸入，第五閥位作為第二流體通道的輸出。

7、進一步的，于第二多通閥中形成第三進閥組、第三出閥組、第四進閥組和第四出閥組；第三進閥組和第三出閥組之間形成第三流體通道；第四進閥組和第四出閥組之間形成第四流體通道；第二多通閥為十通閥，包括依次相鄰的第一閥位、第二閥位、第三閥位、第四閥位、第五閥位、第六閥位、第七閥位、第八閥位、第九閥位、第十閥位，第一閥位還與第十閥位相鄰；當工作狀態在第一狀態時，對于第二多通閥，第三進閥組包括連通的第十閥位和第九閥位，第三出閥組包括連通的第四閥位和第三閥位，第九閥位和第四閥位的連通路上設置第一色譜柱，第十閥位連通第一流體通道，作為第三流體通道的輸入，第三閥位作為第三流體通道的輸出。

8、進一步的，當工作狀態在第一狀態時，對于第二多通閥，第四進閥組包括連通的第一閥位和第二閥位，第四出閥組包括連通的第五閥位和第六閥位，第一閥位和第六閥位的連通路上設置第二色譜柱，第二閥位作為第四流體通道的輸入，第五閥位作為第四流體通道的輸出。

9、進一步的，當工作狀態在第二狀態時，對于第二多通閥，第三進閥組包括連通的第八閥位和第九閥位，第三出閥組包括連通的第四閥位和第五閥位，第四閥位和第九閥位的連通路上設置第一色譜柱，第八閥位作為第三流體通道的輸入，第五閥位作為第三流體通道的輸出。

10、進一步的，當工作狀態在第二狀態時，對于第二多通閥，第四進閥組包括連通的第一閥位和第十閥位，第四出閥組包括連通的第七閥位和第六閥位，第一閥位和第六閥位的連通路上設置第二色譜柱，第十閥位作為第四流體通道的輸入，第七閥位作為第四流體通道的輸出。

11、本發明的有益技術效果是：本發明提出了一種雙二維在線固相萃取裝置，旨在通過雙維度萃取系統的設計和自動化控制技術的引入，實現樣品前處理的高效、自動化和智能化，提高分析的準確性和靈敏度，降低操作難度和成本，從而降低了人為誤差的風險，顯著減少了溶劑的消耗量，降低了環境污染的風險，實現了樣品前處理的快速完成，滿足了快速分析的需求，對于一些微量樣品（醫療末梢血，刑偵樣本等）的場景適用性更為突出。能夠達到雙倍的進樣效率，同時可以在液相處，經過閥切換，節省液相的時間，該裝置不僅解決了現有技術的不足，還為科研和工業生產提供了更加便捷、高效的分析工具。

技術特征：

1.一種雙二維在線固相萃取閥切裝置，其特征在于，包括第一多通閥、第二多通閥和第一切換模塊；所述第一切換模塊用于工作狀態切換；借助所述第一多通閥形成第一流體通道和第二流體通道，所述第一流體通道上設有第一spe小柱，所述第二流體通道上設有第二spe小柱；借助所述第二多通閥形成第三流體通道和第四流體通道，所述第三流體通道上設有第一色譜柱，所述第四流體通道上設有第二色譜柱；當所述工作狀態切換到第一狀態時：所述第一流體通道連通所述第三流體通道，所述第一流體通道形成樣本洗脫通道使所述第一spe小柱進行樣本洗脫，所述第二流體通道形成樣本富集通道使所述第二spe小柱進行樣本富集；所述第三流體通道形成樣本進樣通道，從所述第一流體通道接收樣本并使所述第一色譜柱進行樣本色譜分離操作，所述第四流體通道形成樣本清洗通道對所述第二色譜柱進行樣本清洗操作；當所述工作狀態切換到第二狀態時：所述第二流體通道連通所述第四流體通道，所述第二流體通道形成樣本洗脫通道使所述第二spe小柱進行樣本洗脫，所述第一流體通道形成樣本富集通道使所述第一spe小柱進行樣本富集；所述第四流體通道形成樣本進樣通道，從所述第二流體通道接收樣本并使所述第二色譜柱進行樣本色譜分離操作，所述第三流體通道形成樣本清洗通道對所述第一色譜柱進行樣本清洗操作。

2.如權利要求1所述的一種雙二維在線固相萃取閥切裝置，其特征在于，于所述第一多通閥中形成第一進閥組、第一出閥組、第二進閥組和第二出閥組；所述第二進閥組和所述第二出閥組之間形成所述第一流體通道；所述第二進閥組和所述第二出閥組之間形成所述第二流體通道；所述第一多通閥為十通閥，包括依次相鄰的第一閥位、第二閥位、第三閥位、第四閥位、第五閥位、第六閥位、第七閥位、第八閥位、第九閥位、第十閥位，所述第一閥位還與所述第十閥位相鄰；當所述工作狀態在所述第一狀態時，對于所述第一多通閥，所述第一進閥組包括連通的第八閥位和第九閥位，所述第一出閥組包括連通的第四閥位和第五閥位，所述第九閥位和所述第四閥位的連通路上設置所述第一spe小柱，所述第八閥位作為所述第一流體通道的輸入，所述第五閥位作為所述第一流體通道的輸出。

3.如權利要求2所述的一種雙二維在線固相萃取閥切裝置，其特征在于，當所述工作狀態在所述第一狀態時，對于所述第一多通閥，所述第二進閥組包括連通的第十閥位和第一閥位，所述第二出閥組包括連通的第六閥位和第七閥位，所述第一閥位和所述第六閥位的連通路上設置所述第二spe小柱，所述第十閥位作為所述第二流體通道的輸入，所述第七閥位作為所述第二流體通道的輸出。

4.如權利要求2所述的一種雙二維在線固相萃取閥切裝置，其特征在于，當所述工作狀態在所述第二狀態時，對于所述第一多通閥，所述第一進閥組包括連通的第九閥位和第十閥位，所述第一出閥組包括連通的第四閥位和第三閥位，所述第十閥位作為所述第一流體通道的輸入，所述第三閥位作為所述第一流體通道的輸出。

5.如權利要求2所述的一種雙二維在線固相萃取閥切裝置，其特征在于，當所述工作狀態在所述第二狀態時，對于所述第一多通閥，所述第二進閥組包括連通的第二閥位和第一閥位，所述第二出閥組包括連通的第六閥位和第五閥位，所述第一閥位和所述第六閥位的連通路上設置所述第二spe小柱，所述第二閥位作為所述第二流體通道的輸入，所述第五閥位作為所述第二流體通道的輸出。

6.如權利要求2所述的一種雙二維在線固相萃取閥切裝置，其特征在于，于所述第二多通閥中形成第三進閥組、第三出閥組、第四進閥組和第四出閥組；所述第三進閥組和所述第三出閥組之間形成所述第三流體通道；所述第四進閥組和所述第四出閥組之間形成所述第四流體通道；所述第二多通閥為十通閥，包括依次相鄰的第一閥位、第二閥位、第三閥位、第四閥位、第五閥位、第六閥位、第七閥位、第八閥位、第九閥位、第十閥位，所述第一閥位還與所述第十閥位相鄰；當所述工作狀態在所述第一狀態時，對于所述第二多通閥，所述第三進閥組包括連通的第十閥位和第九閥位，所述第三出閥組包括連通的第四閥位和第三閥位，所述第九閥位和所述第四閥位的連通路上設置所述第一色譜柱，所述第十閥位連通所述第一流體通道，作為所述第三流體通道的輸入，所述第三閥位作為所述第三流體通道的輸出。

7.如權利要求6所述的一種雙二維在線固相萃取閥切裝置，其特征在于，當所述工作狀態在所述第一狀態時，對于所述第二多通閥，所述第四進閥組包括連通的第一閥位和第二閥位，所述第四出閥組包括連通的第五閥位和第六閥位，所述第一閥位和所述第六閥位的連通路上設置所述第二色譜柱，所述第二閥位作為所述第四流體通道的輸入，所述第五閥位作為所述第四流體通道的輸出。

8.如權利要求6所述的一種雙二維在線固相萃取閥切裝置，其特征在于，當所述工作狀態在所述第二狀態時，對于所述第二多通閥，所述第三進閥組包括連通的第八閥位和第九閥位，所述第三出閥組包括連通的第四閥位和第五閥位，所述第四閥位和所述第九閥位的連通路上設置所述第一色譜柱，所述第八閥位作為所述第三流體通道的輸入，所述第五閥位作為所述第三流體通道的輸出。

9.如權利要求6所述的一種雙二維在線固相萃取閥切裝置，其特征在于，當所述工作狀態在所述第二狀態時，對于所述第二多通閥，所述第四進閥組包括連通的第一閥位和第十閥位，所述第四出閥組包括連通的第七閥位和第六閥位，所述第一閥位和所述第六閥位的連通路上設置所述第二色譜柱，所述第十閥位作為所述第四流體通道的輸入，所述第七閥位作為所述第四流體通道的輸出。

技術總結
本發明提供一種雙二維在線固相萃取閥切裝置，屬于樣本分析技術領域，借助第一多通閥形成設有第一SPE小柱的第一流體通道和設有第二SPE小柱的第二流體通道，借助第二多通閥形成設有第一色譜柱的第三流體通道和設有第二色譜柱的第四流體通道；在第一狀態，第一流體通道使第一SPE小柱進行樣本洗脫，第二流體通道使第二SPE小柱進行樣本富集；第三流體通道使第一色譜柱進行樣本色譜分離操作；在第二狀態，第二流體通道使第二SPE小柱進行樣本洗脫，第一流體通道使第一SPE小柱進行樣本富集，第四流體通道使第二色譜柱進行樣本色譜分離操作。通過雙維度萃取系統的設計和自動化控制技術的引入，實現樣品前處理的高效、自動化和智能化。

技術研發人員：呼建文,戴捷,劉美彤,楊君皓
受保護的技術使用者：上海拜譜生物科技有限公司
技術研發日：
技術公布日：2025/4/28
