本發明涉及管道防腐蝕，尤其涉及一種用于港口罐區管道的防腐蝕設備及其使用方法。

背景技術：

1、港口罐區管道是港口物流系統中至關重要的組成部分，將各類液體或氣體物料，如原油、成品油、化工原料等從碼頭裝卸設備輸送至罐區儲存，或者從罐區輸送至碼頭裝船外運，以及在罐區內部不同儲罐之間進行物料轉移，根據輸送物料的性質和工藝要求選擇不同材質的管道，如碳鋼、不銹鋼、合金鋼、塑料等材質的管道。

2、由于原油、成品油、化工原料等具有腐蝕性的物料，且所處的外部環境潮濕并富含鹽分，管道內外壁都易受腐蝕。腐蝕會使管道材質的組織結構遭到破壞，如鐵元素與空氣中的氧氣、水發生化學反應生成鐵銹，導致管道變薄、變脆，強度和韌性降低，故需要對管道進行防腐蝕處理，以提高管道的使用壽命。

3、公告號為cn116045127a的專利文件中，提出管道內壁自動行進的防腐清潔噴涂裝置及方法，包括負壓支撐管，負壓支撐管上依次套裝有第一行走機構、打磨機構、吸塵機構、隔離機構、第二行走機構以及噴涂機構，第一行走機構和第二行走機構用于支撐和驅動所述負壓支撐管在管道內行走，打磨機構旋轉對管道內壁進行打磨，吸塵機構旋轉的與負壓支撐管連通，對管道的內腔進行吸塵，隔離機構將打磨吸塵區域與噴涂區域隔離，噴涂機構對管道內壁進行防腐噴涂處理。通過在負壓支撐管上安裝第一行走機構、打磨機構、吸塵機構、隔離機構、第二行走機構以及噴涂機構，使裝置能夠同時對管道內壁進行打磨、吸塵清掃、噴涂防腐涂層的工作，管道內壁打磨后再噴涂，噴涂均勻、防腐效果好。

4、但上述防腐噴涂裝置的噴涂機構的旋轉角速度固定，當管道的直徑大時，噴涂機構在管道內的旋進速度恒定，噴出附著物的速度恒定，會導致管道內壁的附著物稀薄，防腐蝕層的使用壽命降低。

技術實現思路

1、本發明的目的是針對背景技術中存在管道直徑大旋進速度過快導致附著層稀薄的問題，提出一種用于港口罐區管道的防腐蝕設備及其使用方法。

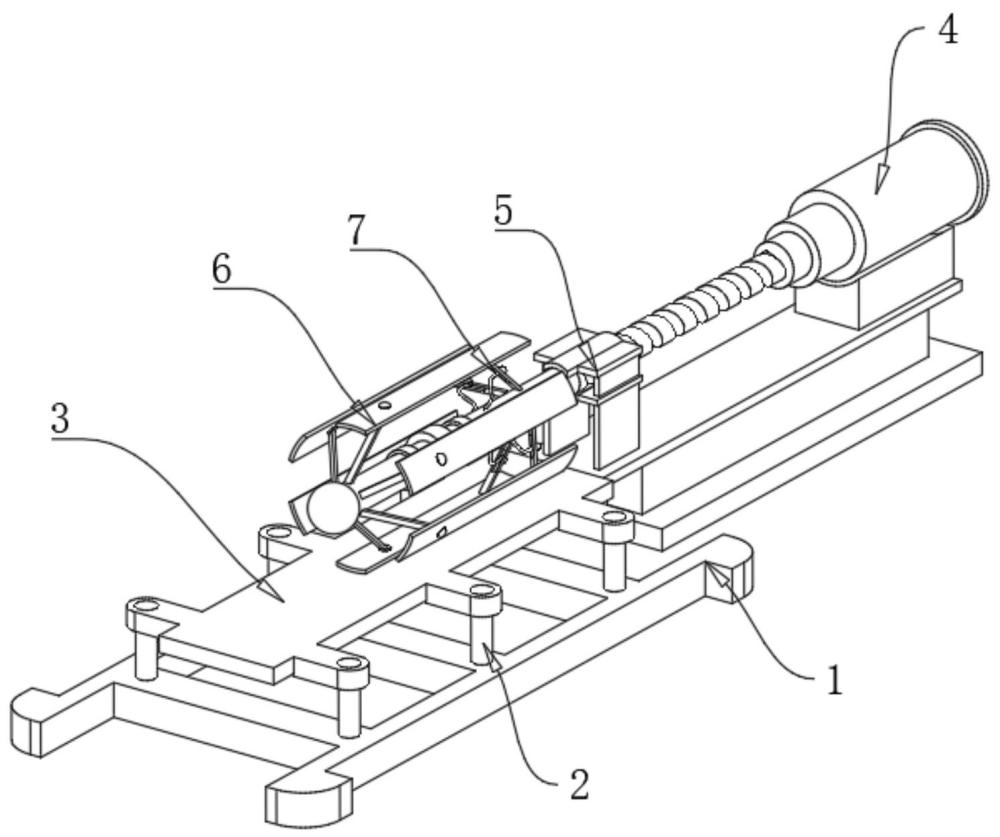

2、一方面，本發明提出一種用于港口罐區管道的防腐蝕設備，包括底臺，所述底臺的頂部固定安裝有升降桿，所述升降桿的頂部固定安裝有放置管道的升降臺，所述底臺的頂部且位于升降臺的端部延長線處固定安裝有主液壓推桿；

3、還包括管外旋進組件和管內旋進組件，管外旋進組件包括支撐架、推進桿、旋進螺紋和第一滾球，所述底臺的頂部固定安裝支撐架，所述支撐架的中部轉動連接推進桿，所述推進桿的端部與主液壓推桿轉動連接，所述推進桿上開設旋進螺紋，所述支撐架的內壁滾動連接第一滾球，所述第一滾球在旋進螺紋內滾動；

4、管內旋進組件，包括傘骨架組、貼靠摩擦板、調節組件和流量閥，所述傘骨架組與推進桿固定連接，所述傘骨架組的端部設置貼靠摩擦板，所述貼靠摩擦板設置多個，且圍繞推進桿呈環形等角度分布，所述傘骨架組的中部固定安裝流量閥，所述流量閥通過其頂部的調節組件與貼靠摩擦板連接；

5、所述流量閥通過液壓軟管與主液壓推桿連通，所述貼靠摩擦板的外弧面與管道接觸，所述貼靠摩擦板的端部設置有微調組件。

6、可選的，所述調節組件包括導板、調整旋塊和螺旋軌道，多個所述貼靠摩擦板中存在一個所述貼靠摩擦板的側部固定安裝導板，所述流量閥的頂部固定安裝調整旋塊，所述調整旋塊上開設有軸對稱的兩個螺旋軌道，所述導板通過其側部的滾珠與螺旋軌道連接。

7、可選的，所述傘骨架組包括旋桿、中間塊、副液壓推桿、第一傘骨架和第二傘骨架，所述旋桿的中部固定安裝中間塊，所述中間塊的兩端均固定安裝副液壓推桿，位于所述中間塊前端的副液壓推桿的端部鉸接第一傘骨架，所述第一傘骨架的端部與貼靠摩擦板滑動連接，位于所述中間塊后端的副液壓推桿的端部鉸接第二傘骨架，所述第二傘骨架的端部與貼靠摩擦板鉸接。

8、可選的，所述貼靠摩擦板的中部滑動連接有滑塊，所述滑塊的側部滾動連接有第二滾球，所述貼靠摩擦板的內部開設液壓油流通倉，所述液壓油流通倉的內部滑動連接有阻擋塊，所述阻擋塊與滑塊之間固定安裝有從液壓油流通倉內穿出的直桿，所述液壓油流通倉的兩端均固定連接有軟管，兩個軟管的端部分別連接副液壓推桿和液壓油缸。

9、可選的，所述微調組件包括延伸板、滑槽、微調塊和管內噴頭，所述延伸板一端與貼靠摩擦板固定連接，所述延伸板上開設滑槽，所述滑槽處滑動連接微調塊，所述微調塊的側部固定安裝噴涂的管內噴頭，所述管內噴頭朝向管道內壁。

10、可選的，所述延伸板采用三塊板拼接形成，每塊的傾斜角度不同，所述延伸板與貼靠摩擦板連接的部分與貼靠摩擦板平行，所述微調塊的側部固定安裝有油管。

11、可選的，所述微調塊的端部固定安裝有對稱設置的兩個對置板，所述對置板的中心處滑動連接有圓柱，所述圓柱的端部與第二傘骨架固定連接，所述第二傘骨架與對置板錯位。

12、可選的，所述支撐架包括支撐板、上導片和下導片，所述底臺的頂部與支撐板固定連接，所述支撐板的側部固定安裝上導片和下導片，所述上導片和下導片相向的一側滾動連接第一滾球。

13、可選的，所述上導片與下導片關于推進桿對稱分布，所述上導片的中部開設有弧面，所述上導片的弧面與推進桿的弧度相同，所述下導片的形狀與上導片的形狀相同。

14、另一方面，本發明提出一種防腐蝕設備的使用方法，應用于上述的一種用于港口罐區管道的防腐蝕設備，其步驟如下：

15、s1、通過升降桿升降升降臺的高度，使管道的軸心線與主液壓推桿的軸心線位于同一條直線上，通過主液壓推桿推進管外旋進組件進行移動，管外旋進組件在管道內進行前進并旋轉，以對管道進行防腐蝕處理；

16、s2、副液壓推桿伸出使第一傘骨架和第二傘骨架展開，以將多個貼靠摩擦板展開，使多個貼靠摩擦板貼靠管道內壁，并配合管外旋進組件的推進和旋轉，使貼靠摩擦板對管道內壁進行處理，以便防腐蝕涂層的附著；

17、s3、在所有貼靠摩擦板均貼靠在管道內壁后，滑塊和第二滾球被壓入貼靠摩擦板內，此時阻擋塊阻斷軟管，使液壓油缸內的液壓油無法流入副液壓推桿內，即可停止副液壓推桿的伸出，從而適配不同直徑的管道；

18、s4、在貼靠摩擦板展開的過程中，貼靠摩擦板拉動導板使調整旋塊進行旋轉，以至于流量閥處液壓油的流動速度變化，即可改變主液壓推桿的伸出速度，從而依據管道的直徑調整改變貼靠摩擦板的旋轉線速度，使微調組件的旋轉線速度變慢，以保持管道內壁涂層的厚度；

19、s5、管道直徑不同，管道內壁的弧度不同，管內噴頭的噴涂面積不同，以至于噴涂厚度不同，在第二傘骨架展開后，其通過圓柱改變對置板和微調塊的位置，從而調節管內噴頭與管道之間的距離，調整噴涂面積即可調整噴涂厚度。

20、與現有技術相比，本發明包括以下至少一種有益技術效果：

21、1、本發明通過貼靠摩擦板展開以適配管道的直徑，貼靠摩擦板展開距離越大，則管道直徑越大，其所需噴涂的涂料越多，通過貼靠摩擦板移動的距離調整流量閥處液壓油的流通速度，從而降低主液壓推桿的伸出速度，從而降低微調組件的旋轉線速度，避免在管道內旋進速度過快導致防腐蝕層的厚度變薄。

22、2、通過第一滾球和旋進螺紋配合使推進桿前進的過程中進行旋轉，以使貼靠摩擦板和微調組件旋轉，且所述主液壓推桿與上導片和下導片共同支撐推進桿，避免推進桿產生傾斜，防止微調組件的旋進角度傾斜，影響防腐蝕涂料的噴涂角度。

23、3、通過第二傘骨架的打開角度調整圓柱的位置，即可使對置板和微調塊滑動，改變管內噴頭的位置，且第二傘骨架打開角度與貼靠摩擦板的展開角度相關，即管道內壁直徑相關，從而依據管道內壁直徑調整管內噴頭的位置，調整噴涂范圍。
