本發明涉及測定材料，具體為一種用于測定氣化的質譜聯用儀分析裝置。

背景技術：

1、質譜聯用儀分析裝置通常指的是將氣相色譜或液相色譜與質譜儀聯用的技術，這種技術能夠?qū)?fù)雜的混合物進行高效分離和精確的成分鑒定。對于測定氣化煤焦中的成分來說，通常會使用熱重-質譜聯用儀。

2、煤炭作為主要消費能源，需要進行清潔高效的利用，而煤氣化技術是煤炭清潔高效利用的一種技術。原煤熱解和煤焦氣化是煤氣化過程中的兩個主要步驟，后者因反應速率較慢，成為整個氣化過程中的速率控制步驟，因而氣化反應性是選擇氣化工藝和設計氣化爐的重要依據，熱重-質譜聯用儀可以檢測煤焦氣化反應性。

3、現有的質譜聯用儀分析裝置在使用的過程中，不便于對氣化過程中的煤焦顆粒進行形貌變化的觀察，影響對煤焦顆粒氣化過程和反應機理的測定。

技術實現思路

1、本發明的目的在于提供一種用于測定氣化的質譜聯用儀分析裝置，具備便于觀察氣化過程的優點，解決了現有的質譜聯用儀分析裝置在使用的過程中，不便于對氣化過程中的煤焦顆粒進行形貌變化的觀察，影響對煤焦顆粒氣化過程和反應機理的測定的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于測定氣化的質譜聯用儀分析裝置，包括反應爐，所述反應爐表面的頂部通過閥門分別連通有質譜儀和排氣機構；

3、所述反應爐表面的底部通過閥門分別連通有真空泵、進氣機構和二氧化碳注入設備；

4、所述反應爐內腔的頂部或底部設有坩堝，所述坩堝的一側固定連接有支撐架；

5、所述反應爐一側安裝有觀察拍攝機構，所述反應爐和觀察拍攝機構上連通有冷水控制管路系統，所述冷水控制管路系統上連通有冷卻水循環設備。

6、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，所述排氣機構和進氣機構上連通有差壓傳感器，所述反應爐頂部固定安裝有熱電偶，所述熱電偶的檢測端延伸至反應爐的內腔。

7、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，所述反應爐底部固定連接有升降裝置，所述升降裝置底部固定連接有底座，所述支撐架安裝于反應爐內腔的頂部或升降裝置的升降端。

8、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，還包括控制模塊，所述控制模塊與差壓傳感器、熱電偶、質譜儀、冷卻水循環設備和升降裝置電性連接。

9、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，所述反應爐內腔底部安裝有布風板，所述布風板位于二氧化碳注入設備出氣端的頂部。

10、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，所述反應爐的爐體內部設有保溫層，所述保溫層內部設有與冷水控制管路系統連通的冷卻水循環通道。

11、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，所述排氣機構包括過濾器，所述過濾器通過閥門與反應爐內腔頂部連通，所述過濾器出氣端連通有尾氣處理器，所述尾氣處理器出氣端連通有通風設備。

12、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，所述進氣機構包括氮氣鋼瓶和氬氣鋼瓶，所述氮氣鋼瓶和氬氣鋼瓶的出氣端連通有進氣管路，所述進氣管路通過閥門與反應爐內腔底部連通。

13、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，所述觀察拍攝機構包括耐高溫桿，所述耐高溫桿貫穿至反應爐的內腔，所述耐高溫桿的一端連通有觀察頭，所述觀察頭的一端固定連接有藍寶石物鏡，所述藍寶石物鏡與坩堝相對設置。

14、作為本發明的一種用于測定氣化的質譜聯用儀分析裝置優選的，所述耐高溫桿內部開設有第一冷卻通道，所述觀察頭內部開設有與第一冷卻通道連通的第二冷卻通道，所述第一冷卻通道與冷水控制管路系統連通；

15、所述耐高溫桿另一端固定連接有折射箱，所述耐高溫桿的形狀為l型，所述耐高溫桿的折彎處安裝有與藍寶石物鏡配合使用的第一反射鏡，所述折射箱內腔安裝有與第一反射鏡配合使用的第二反射鏡，所述折射箱頂部固定連接有高溫放大鏡，所述第二反射鏡折射的光線進入到高溫放大鏡內；

16、所述高溫放大鏡頂部連通有觀察室，所述觀察室頂部固定安裝有高清相機，所述觀察室前側安裝有目鏡。

17、與現有技術相比，本發明的有益效果如下：

18、1、本發明通過設置觀察拍攝機構，可實時觀察單顆粒煤焦氣化反應過程中形態變化，來直接觀測煤焦顆粒的表面形貌變化，明確樣品形貌變化與氣化反應性的聯系，煤焦顆粒分散式置于坩堝表面，從而消除顆粒間相互作用和外擴散和床層擴散的影響，確保測得的反應性結果更接近于煤焦的本征反應性，與實際工況下流化床和氣流床中煤焦顆粒的氣化反應性更相符，對真實氣化爐中單顆粒煤焦的反應性預測更精準。

19、2、本發明通過質譜儀和觀察拍攝機構配合使用，可以實現從形貌和質量多角度，對煤焦在高溫條件下的熱解和氣化特性和形態變化進行實時監測和表征，結合煤焦在升溫過程中的質量損失數據、起始溫度、反應速率等參數，從形貌變化的角度評價煤焦的氣化反應性，提出多個描述煤焦氣化反應特性的特征參數，不僅從反應條件上更接近真實氣化爐運行的工況，還能夠有效反映煤焦的本征反應性，對反應機理的深入認識提供條件。

技術特征：

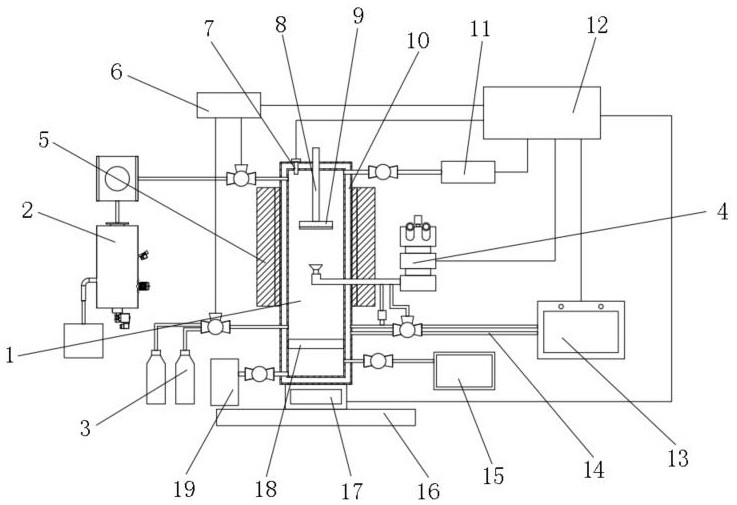

1.一種用于測定氣化的質譜聯用儀分析裝置，包括反應爐（1），其特征在于：

2.根據權利要求1所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：所述排氣機構（2）和進氣機構（3）上連通有差壓傳感器（6），所述反應爐（1）頂部固定安裝有熱電偶（7），所述熱電偶（7）的檢測端延伸至反應爐（1）的內腔。

3.根據權利要求2所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：所述反應爐（1）底部固定連接有升降裝置（17），所述升降裝置（17）底部固定連接有底座（16），所述支撐架（8）安裝于反應爐（1）內腔的頂部或升降裝置（17）的升降端。

4.根據權利要求3所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：還包括控制模塊（12），所述控制模塊（12）與差壓傳感器（6）、熱電偶（7）、質譜儀（11）、冷卻水循環設備（13）和升降裝置（17）電性連接。

5.根據權利要求1所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：所述反應爐（1）內腔底部安裝有布風板（18），所述布風板（18）位于二氧化碳注入設備（19）出氣端的頂部。

6.根據權利要求1所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：所述反應爐（1）的爐體內部設有保溫層（10），所述保溫層（10）內部設有與冷水控制管路系統（14）連通的冷卻水循環通道。

7.根據權利要求1所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：所述排氣機構（2）包括過濾器（201），所述過濾器（201）通過閥門與反應爐（1）內腔頂部連通，所述過濾器（201）出氣端連通有尾氣處理器（202），所述尾氣處理器（202）出氣端連通有通風設備（203）。

8.根據權利要求1所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：所述進氣機構（3）包括氮氣鋼瓶（301）和氬氣鋼瓶（302），所述氮氣鋼瓶（301）和氬氣鋼瓶（302）的出氣端連通有進氣管路（303），所述進氣管路（303）通過閥門與反應爐（1）內腔底部連通。

9.根據權利要求1所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：所述觀察拍攝機構（4）包括耐高溫桿（401），所述耐高溫桿（401）貫穿至反應爐（1）的內腔，所述耐高溫桿（401）的一端連通有觀察頭（406），所述觀察頭（406）的一端固定連接有藍寶石物鏡（405），所述藍寶石物鏡（405）與坩堝（9）相對設置。

10.根據權利要求9所述的一種用于測定氣化的質譜聯用儀分析裝置，其特征在于：所述耐高溫桿（401）內部開設有第一冷卻通道（402），所述觀察頭（406）內部開設有與第一冷卻通道（402）連通的第二冷卻通道（404），所述第一冷卻通道（402）與冷水控制管路系統（14）連通；

技術總結
本發明公開了一種用于測定氣化的質譜聯用儀分析裝置，涉及測定材料技術領域，該裝置包括反應爐，所述反應爐表面的頂部通過閥門分別連通有質譜儀和排氣機構；所述反應爐表面的底部通過閥門分別連通有真空泵、進氣機構和二氧化碳注入設備；所述反應爐內腔的頂部或底部設有坩堝，所述坩堝的一側固定連接有支撐架；所述反應爐一側安裝有觀察拍攝機構。本發明具備便于觀察氣化過程的優點，解決了現有的質譜聯用儀分析裝置在使用的過程中，不便于對氣化過程中的煤焦顆粒進行形貌變化的觀察，影響對煤焦顆粒氣化過程和反應機理的測定的問題。
