本發明涉及地震勘探，尤其是涉及一種地震數據高精度成像方法及裝置。

背景技術：

1、在地震勘探中，通過對地表面的地震觀測數據進行偏移處理，獲取地下復雜構造信息，是地球物理學家一直以來的努力目標，這一過程一般稱為地震數據成像。對大多數偏移處理方法實踐而言，偏移孔徑的選擇是一個重要工作。較小的偏移孔徑可減少偏移計算量，但存在著不能對陡傾角構造正確成像的風險；過大的偏移孔徑又帶來了偏移噪音和較大的偏移計算量。較好的偏移孔徑可壓制偏移噪音并提高偏移處理的計算效率。

2、由于偏移算法的實現方式限制，在一個偏移作業中，通常總是選取一個統一的偏移孔徑。但是，因?yàn)榈叵聵?gòu)造傾角是隨著空間位置變化而變化的，因此對某一成像點合適的偏移孔徑，對其他成像點就可能是過大或過小。此外，由于偏移處理前人們很難對擬成像構造的傾角有一個準確的估計，偏移孔徑的選取只能采用保守的方法即選取較大的孔徑。這導致了偏移噪音沒能很好地壓制，進而導致成像剖面不清晰。

3、綜上所述，現有地震數據成像方法存在成像精度低的技術問題。

技術實現思路

1、本發明的目的在于提供一種地震數據高精度成像方法及裝置，以緩解現有地震數據成像方法存在的成像精度低的技術問題。

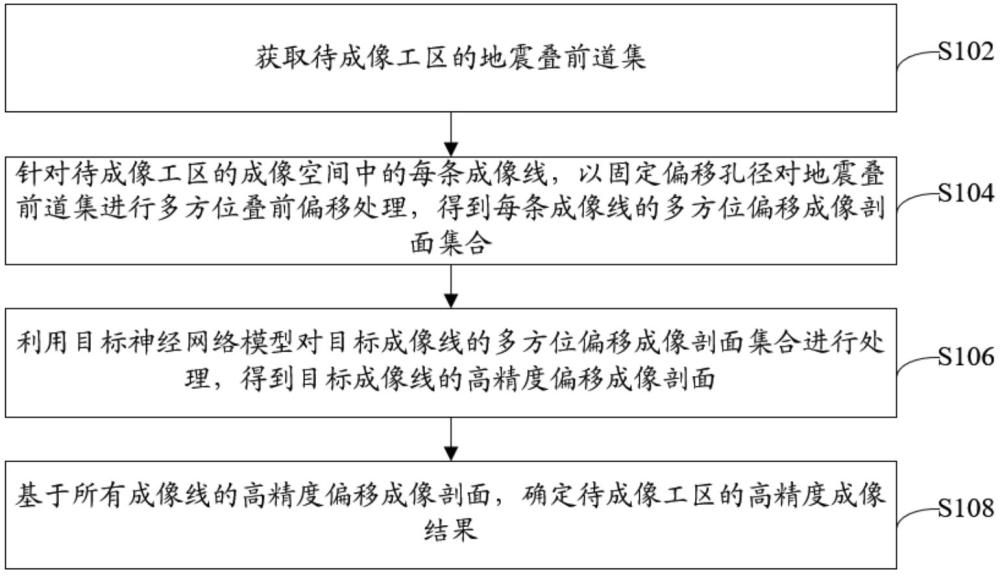

2、第一方面，本發明提供一種地震數據高精度成像方法，包括：獲取待成像工區的地震疊前道集；針對待成像工區的成像空間中的每條成像線，以固定偏移孔徑對地震疊前道集進行多方位疊前偏移處理，得到每條成像線的多方位偏移成像剖面集合；利用目標神經網絡模型對目標成像線的多方位偏移成像剖面集合進行處理，得到目標成像線的高精度偏移成像剖面；其中，目標神經網絡模型為基于transformer神經網絡和cnn神經網絡構成的輕量級神經網絡，且transformer神經網絡位于cnn神經網絡的編碼模塊和解碼模塊之間；目標神經網絡模型的訓練目標為輸出的偏移成像剖面預測結果與實際高精度偏移成像剖面之間的誤差小于預設閾值；目標成像線表示成像空間中的任一條成像線；基于所有成像線的高精度偏移成像剖面，確定待成像工區的高精度成像結果。

3、可選的，還包括：獲取訓練工區的地震疊前道集；基于訓練工區的地震疊前道集確定多條典型成像線的高精度偏移成像剖面和相應的多方位偏移成像剖面集合；其中，高精度偏移成像剖面是將成像點的菲涅耳帶作為偏移孔徑進行偏移處理后得到的成像剖面；將每個典型成像線的多方位偏移成像剖面集合作為初始神經網絡模型的輸入數據，并將相應的高精度偏移成像剖面作為訓練標簽，對初始神經網絡模型進行訓練，直至達到訓練目標，得到目標神經網絡模型。

4、可選的，基于訓練工區的地震疊前道集確定多條典型成像線的高精度偏移成像剖面，包括：基于訓練工區的地震疊前道集計算目標典型成像線的多方位傾角域偏移道集；其中，目標典型成像線表示多條典型成像線中的任一條成像線；基于多方位傾角域偏移道集，人機交互拾取多個典型成像點的菲涅耳帶；將多個典型成像點的菲涅耳帶作為偏移孔徑，對訓練工區的地震疊前道集進行疊前偏移處理，得到目標典型成像線的高精度偏移成像剖面。

5、可選的，初始神經網絡模型還包括：歸一化層和反歸一化層；將每個典型成像線的多方位偏移成像剖面集合作為初始神經網絡模型的輸入數據，并將相應的高精度偏移成像剖面作為訓練標簽，對初始神經網絡模型進行訓練，包括：歸一化層分別對目標典型成像線的多方位偏移成像剖面集合和相應的高精度偏移成像剖面進行歸一化處理，得到振幅歸一化后的多方位偏移成像剖面集合和振幅歸一化后的高精度偏移成像剖面；編碼模塊對振幅歸一化后的多方位偏移成像剖面集合中每一局部時窗數據進行編碼，以提取每一局部時窗數據的局部特征和剖面位置信息；將所有局部時窗數據的局部特征進行特征展開，以構建局部特征長序列；transformer神經網絡提取局部特征長序列的全局特征和有效特征，得到目標特征序列；將目標特征序列進行特征折疊，解碼模塊對折疊后的特征和剖面位置信息進行解碼，得到重建后的偏移成像剖面；基于重建后的偏移成像剖面和振幅歸一化后的高精度偏移成像剖面，計算損失函數值，以基于損失函數值對初始神經網絡模型進行訓練；反歸一化層基于目標典型成像線的多方位偏移成像剖面集合和相應的高精度偏移成像剖面，對重建后的偏移成像剖面進行反歸一化處理，得到振幅恢復后的高精度偏移成像剖面。

6、可選的，歸一化層分別對目標典型成像線的多方位偏移成像剖面集合和相應的高精度偏移成像剖面進行歸一化處理，包括：確定目標典型成像線的多方位偏移成像剖面集合中每個位置點的振幅值，得到每個偏移成像剖面對應的振幅值集合；將所有振幅值集合中的相同序號的振幅值進行疊加，并在疊加之后取絕對值，得到第一目標振幅值集合；將第一目標振幅值集合中的最大振幅值作為多方位偏移成像剖面集合的歸一化參數，以對多方位偏移成像剖面集合進行歸一化處理；確定目標典型成像線的高精度偏移成像剖面中每個位置點的振幅值，并取絕對值，得到第二目標振幅值集合；將第二目標振幅值集合中的最大振幅值作為高精度偏移成像剖面的歸一化參數，以對高精度偏移成像剖面進行歸一化處理。

7、可選的，反歸一化層基于目標典型成像線的多方位偏移成像剖面集合和相應的高精度偏移成像剖面，對重建后的偏移成像剖面進行反歸一化處理，包括：確定目標典型成像線的多方位偏移成像剖面集合中每個位置點的振幅值，以基于振幅值確定多方位偏移成像剖面集合的能量平均值，得到第一能量；確定目標典型成像線的高精度偏移成像剖面中每個位置點的振幅值，以基于振幅值確定高精度偏移成像剖面的能量平均值，得到第二能量，以及，確定高精度偏移成像剖面中的振幅最大值；基于第一能量、第二能量和振幅最大值，確定重建后的偏移成像剖面的反歸一化參數；基于反歸一化參數對重建后的偏移成像剖面進行反歸一化處理，得到振幅恢復后的高精度偏移成像剖面。

8、可選的，典型成像線的選擇標準為：在構造變化劇烈的位置，基于第一間隔選取成像線，在構造平緩的位置，基于第二間隔選取成像線，第一間隔小于第二間隔。

9、第二方面，本發明提供一種地震數據高精度成像裝置，第一獲取模塊，用于獲取待成像工區的地震疊前道集；偏移模塊，用于針對待成像工區的成像空間中的每條成像線，以固定偏移孔徑對地震疊前道集進行多方位疊前偏移處理，得到每條成像線的多方位偏移成像剖面集合；處理模塊，用于利用目標神經網絡模型對目標成像線的多方位偏移成像剖面集合進行處理，得到目標成像線的高精度偏移成像剖面；其中，目標神經網絡模型為基于transformer神經網絡和cnn神經網絡構成的輕量級神經網絡，且transformer神經網絡位于cnn神經網絡的編碼模塊和解碼模塊之間；目標神經網絡模型的訓練目標為輸出的偏移成像剖面預測結果與實際高精度偏移成像剖面之間的誤差小于預設閾值；目標成像線表示成像空間中的任一條成像線；第一確定模塊，用于基于所有成像線的高精度偏移成像剖面，確定待成像工區的高精度成像結果。

10、第三方面，本發明提供一種電子設備，包括存儲器、處理器，所述存儲器上存儲有可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現前述實施方式中任一項所述的地震數據高精度成像方法。

11、第四方面，本發明提供一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機指令，所述計算機指令被處理器執行時實現前述實施方式中任一項所述的地震數據高精度成像方法。

12、本發明提供了一種地震數據高精度成像方法，在獲取到待成像工區的地震疊前道集之后，首先對成像空間中的每條成像線，以固定偏移孔徑對地震疊前道集進行多方位疊前偏移處理，得到每條成像線的多方位偏移成像剖面集合，然后利用目標神經網絡模型對目標成像線的多方位偏移成像剖面集合進行處理，得到目標成像線的高精度偏移成像剖面。目標神經網絡模型為基于transformer神經網絡和cnn神經網絡構成的輕量級神經網絡，且訓練目標為輸出的偏移成像剖面預測結果與實際高精度偏移成像剖面之間的誤差小于預設閾值，因此，其能夠確保輸出的偏移成像剖面為高精度成像結果，有效地緩解了現有地震數據成像方法存在的成像精度低的技術問題。
