本發明屬于語義分割領域，具體涉及一種基于雙分支可區分特征的表面缺陷分割方法及系統。

背景技術：

1、在工業生產中，產品不可避免地存在各種表面缺陷，如織物瑕疵、板面劃痕、磁性污染等。由于工人的效率容易受到主觀判斷的影響，可能會出現漏檢、錯檢的問題，從而對產品的質量和安全造成負面影響。因此，將表面缺陷檢測從人工檢查轉變?yōu)樽詣?dòng)化和智能化已成為一項關鍵任務。基于計算機視覺的圖像分割任務可以獲得缺陷的精確形狀和位置信息，從而對產品表面質量做出可靠的判斷。

2、早期的計算機視覺技術最初設計表示，如haar、hog等，以提取特征，然后使用這些特征來訓練adaboost和svm等分類器進行缺陷分類。然而，人工特征提取受到人類認知局限性的限制，因此關鍵特征往往被忽視。此外，特征提取和分類器訓練是單獨進行的，因此這些方法在缺陷檢測中往往會導致次優性能。最近，通過深度學習進行缺陷計算機視覺檢測取得了重大成功。與早期的aoi方法相比，深度學習可以自主學習并從圖像中提取有效的特征，從而獲得良好且魯棒的檢測結果。這些基于深度學習方法的缺陷檢測方法可以分為兩個主要網絡：檢測網絡和分割網絡。檢測網絡生成邊界框來定位和分類缺陷，包括yolo系列、rcnn系列和detr系列。相比之下，分割網絡對圖像中的像素進行分類，可以實現缺陷的準確定位和分類，并估計缺陷區域。因此，分割在缺陷檢測中得到了廣泛的應用。

3、但是在語義分割中目前的眾多算法都面臨著以下問題。表面缺陷往往種類繁多，即使是在同一類別內的缺陷，由于材料在制造或使用過程中受到不同的環境因素(如溫度、濕度、光照、污染等)影響，導致一些不同的缺陷在局部紋理和顏色上表現出相似性。例如，某些類型的裂紋在特定區域可能與劃痕難以區分，同一類缺陷也可能因位置不同而表現出各異的特征。因此，在識別和分割這些缺陷時，常常會發生錯誤分類或錯誤分割的情況。此外，部分表面缺陷具有模糊邊界，因?yàn)樗鼈兊闹苓厖^(qū)域與正常材料表面非常相似，盡管缺陷的中心區域可能較易辨認。缺陷在尺寸和形狀上的廣泛變化也增加了準確檢測的難度。上述這些問題都給表面缺陷的語義分割帶來了巨大的挑戰。

技術實現思路

1、本發明技術方案針對候選區域和目標分類進行了串聯運行導致其運行速度較慢的問題，提出一種基于雙分支可區分特征的表面缺陷分割方法及系統，通過在aspp模塊中采用塊級多尺度方法以增強感受野、添加二值分割分支以指導語義分割分支、設計可區分特征交叉注意力模塊以構建雙分支之間的信息交互，從而實現精確的表面缺陷分割。

2、一方面，本發明技術方案提供一種基于雙分支可區分特征的表面缺陷分割方法，包括：

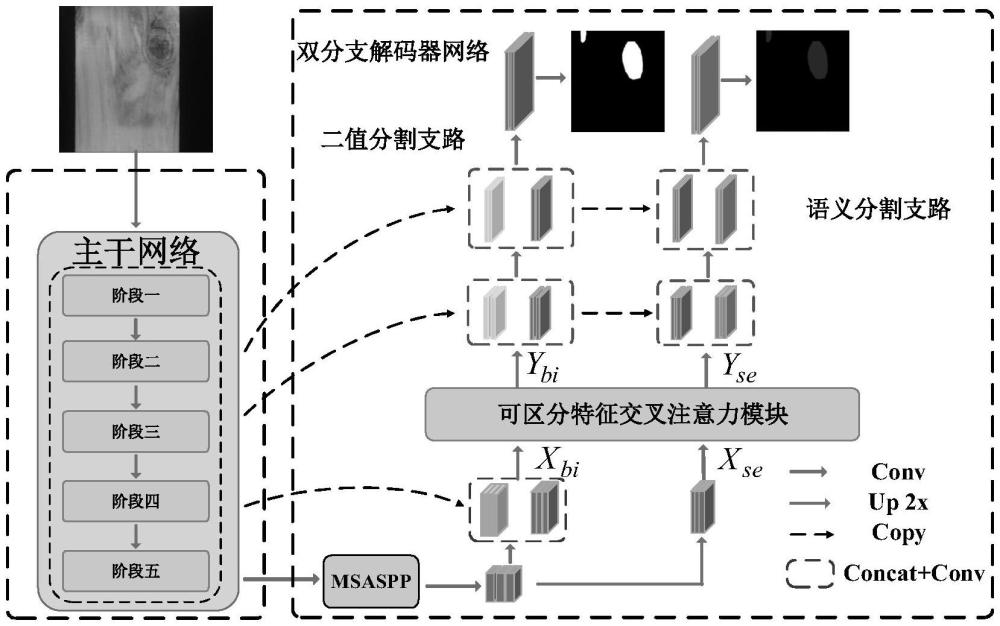

3、步驟1：構建雙分支可區分特征交叉注意力網絡；

4、所述雙分支可區分特征交叉注意力網絡包括依次串聯的用于提取視覺信息的主干網絡、aspp模塊以及并行雙分支解碼器網絡；

5、所述并行雙分支解碼器網絡包括可區分特征交叉注意力模塊、二值分割分支解碼器網絡和語義分割分支解碼器網絡，二值分割分支解碼器網絡和語義分割分支解碼器網絡并行運行，可區分特征交叉注意力模塊插入并行的二值分割分支解碼器網絡和語義分割分支解碼器網絡的中間部分，鏈接二值分割分支解碼器網絡和語義分割分支解碼器網絡；

6、步驟2：利用訓練集圖像的原始標簽，對訓練集圖像進行二值化處理，即將原始標簽中所有缺陷區域的像素值統一修改為“1”，獲取訓練集圖像對應的二值標簽；

7、步驟3：采用訓練集圖像的原始標簽和二值標簽同時作為監督信息，訓練雙分支可區分特征交叉注意力網絡，獲取最優的雙分支可區分特征交叉注意力網絡模型；

8、步驟4：將待分割的測試圖像輸入至步驟3獲取到的最優雙分支可區分特征交叉注意力網絡模型中，獲取測試圖像的語義分割結果圖像。

9、主干網絡指的圖像特征分辨率階段性下降網絡；

10、進一步地，所述可區分特征交叉注意力模塊依次進行patch?embedding處理、qkv線性變換、多頭交叉注意力計算以及mlp特征提取與轉換；利用二值分割分支解碼器網絡中二值分割中的缺陷特征來擴展語義分割分支解碼器網絡中語義分割中的類間距離，增強缺陷類別之間以及缺陷與非缺陷之間的可區分性；

11、所述二值分割分支解碼器網絡是先通過逐步上采樣恢復特征圖大小后，再引入跳躍連接將相同分辨率的主干網絡特征圖和二值分割分支解碼器特征圖進行融合、卷積操作，進行特征提取和轉換，最終生成缺陷與非缺陷兩類的分割結果圖；

12、所述語義分割分支解碼器網絡是通過逐步上采樣恢復特征圖大小、引入跳躍連接將相同分辨率的二值分割分支解碼器特征圖和語義分割分支解碼器特征圖進行融合、卷積操作進一步特征提取和轉換而得到的，最終生成多個不同類別缺陷的分割結果圖。

13、進一步地，所述可區分交叉注意力模塊的工作過程為：

14、步驟b1：輸入特征進行patch?embedding處理；

15、將二值分割分支解碼器網絡的輸入特征xbi∈rc×h×w和語義分割分支解碼器網絡的輸入特征xse∈rc×h×w分別進行patch?embedding處理，其中c、h和w分別表示批量大小、通道數量、高度和寬度，r表示多維張量；

16、步驟b2：qkv線性變換；

17、將語義分割分支解碼器網絡的輸入特征xse，通過線性變換和維度變換生成查詢向量二值分割分支解碼器網絡的輸入特征xbi用于生成關鍵向量k和數值向量v，xbi通過線性變換生成xbi通過線性變換和維度變換生成以實現通過利用二值分割信息來增強語義分割效果的目標；其中，n表示注意力頭的數量，r表示多維張量，cemb表示嵌入向量的長度，e表示中間變量，e＝he×we，he＝h/patch_size，we＝w/patch_size，patch_size表示片大小，取值依據經驗設置；

18、步驟b3：多頭交叉注意力計算；

19、交叉注意力的定義為：

20、

21、其中，“*”是矩陣乘法操作，“+”是矩陣加法操作；表示經多頭交叉注意力計算后得到注意力特征圖；

22、步驟b4：mlp特征提取與轉換；

23、將步驟b3得到的att(q,k,v)進行維度變換，得到特征圖attention∈并將該特征圖作為mlp的輸入，然后按照如下方式應用串行卷積、激活和drop操作得到輸出特征

24、y＝drop(gelu(conv1(attention)))

25、z＝batchnorm2d(gelu(conv2(y)+attention))

26、output＝drop(conv3(z))

27、其中，conv1和conv3表示卷積核大小為1×1的卷積操作，前者用于調整特征的維度，后者則用于恢復特征的維度；gelu表示高斯誤差線性單元激活函數；conv2表示卷積核大小為3×3的卷積操作，主要用于進行特征提取；drop表示droppath正則化操作，y和z均表示中間變量，隨機刪除模型多分支結構子路徑的概率值設置為0.5。

28、進一步地，所述輸入特征進行patch?embedding處理的具體過程如下：

29、輸入特征首先通過卷積核大小和步長均為patch_size的卷積操作，將圖像的通道數、高度和寬度分別修改為cemb、he和we，得到和其中，cemb為嵌入向量的長度，he＝h/patch_size，we＝w/patch_size，此處patch_size設置為16；接著，將xbi和xse的后兩個維度進行展平，得到和再將xbi和xse的兩個維度進行交換，得到和其中e＝he×we。

30、來自二值分割分支解碼器網絡層中的特征xbi和語義分割分支解碼器網絡層中的特征xse，在進行patch?embedding處理后，被有效地轉換為固定尺寸的嵌入向量；

31、進一步地，所述雙分支可區分特征交叉注意力網絡的訓練過程如下：

32、以已知的訓練集圖像為輸入，利用訓練集圖像的原始標簽，對其進行二值化處理，即將原始標簽中所有缺陷區域的像素值統一修改為“1”，獲取訓練集圖像對應的二值標簽，以訓練集圖像的原始標簽和二值標簽為監督信息，設定聯合損失函數，訓練雙分支可區分特征交叉注意力網絡，得到訓練好的雙分支可區分特征交叉注意力網絡模型。

33、進一步地，所述聯合損失函數ltotal由并行雙分支解碼器網絡的二值分割分支解碼器網絡的二分類交叉熵函數和語義分割分支解碼器網絡的交叉熵?fù)p失函數構成，具體如下：

34、ltotal＝lseg+lb

35、其中，lseg表示語義分割分支解碼器網絡的交叉熵?fù)p失函數：

36、

37、lb表示二值分割分支解碼器網絡的二分類交叉熵函數：

38、

39、其中，yi和pi分別表示第i幅圖像的標簽和預測概率，n表示批大小，k表示缺陷類別的數量。

40、進一步地，將aspp模塊中并行特征塊通過特征塊的串聯和并聯的方式組合形成塊級多尺度得到msaspp模塊，并用msaspp模塊替代雙分支可區分特征交叉注意力網絡中的aspp模塊；所述msaspp模塊的工作過程為：

41、步驟a1：輸入圖像特征；

42、將從主干網絡提取的最終的最具抽象的語義信息的深層圖像特征x∈rc×h×w輸入到msaspp模塊，其中r表示多維張量，c、h、w分別表示深層圖像特征的通道數、高度和寬度；

43、步驟a2：1×1卷積；

44、對深層圖像特征x進行1×1卷積實現特征通道降維，得到第一次操作的輸出特征圖f1∈r256×h×w；

45、f1＝σ(conv1×1(x))

46、式中，conv1×1表示1×1卷積操作，σ表示bn和relu激活操作；

47、步驟a3：并行空洞卷積，并在相鄰卷積操作之間引入塊級多尺度；

48、將步驟a2中得到的輸出特征圖f1與深層圖像特征x進行通道拼接，然后進行膨脹率為6的3×3卷積，得到第二次操作的輸出特征圖f2∈r256×h×w；將輸出特征圖f2與深層圖像特征x進行通道拼接，然后進行膨脹率為12的3×3卷積，得到第三次操作的輸出特征圖f3∈r256×h×w；將輸出特征圖f3與輸入圖像特征x進行通道拼接，然后進行膨脹率為18的3×3卷積，得到第四次操作的輸出特征圖f4∈r256×h×w；

49、

50、式中，dconv3×3,d表示膨脹率為d的3×3空洞卷積，表示通道拼接操作，d＝(n-1)*6；

51、步驟a4：全局平均池化；

52、對深層圖像特征x進行全局平均池化操作，再依次執行1×1卷積、bn、relu激活和上采樣操作，得到第五次操作的輸出特征圖f5∈r256×h×w；

53、f5＝up(σ(conv1×1(pool1×1(x))))

54、式中，pool1×1表示全局平均池化，up表示上采樣；

55、步驟a5：特征拼接融合；

56、將上述步驟的輸出特征圖f1、f2、f3、f4和f5在通道維度上進行特征拼接融合，得到融合特征圖fout∈rb×1280×h×w；

57、

58、步驟a6：輸出圖像特征；

59、對融合特征圖fout依次執行1×1卷積、bn和relu激活操作，得到最終的輸出圖像特征fout∈r256×h×w；

60、fout＝σ(conv1×1(fout))。

61、串聯結構表示上層分支的輸出結果依次作為下一層分支的輸入，直至最后一層分支結束，并列結構表示各層分支并行處理，最終輸出結果匯總；采用塊級多尺度的思想改進原始的aspp模塊，捕獲更細粒度的多尺度特征，增強感受野，解決表面缺陷的多尺度變化問題。

62、進一步地，二值分割分支解碼器網絡工作過程如下：

63、獲得aspp模塊輸出特征塊進行卷積操作并完成二倍上采樣得到特征塊b1；接下來將主干網絡階段四生成特征塊與b1進行合并完成卷積操作得到所述可區分特征交叉注意力輸入xbi，經過可區分特征交叉注意力模塊后得到輸出ybi；將ybi進行二倍上采樣后并與主干網絡階段三生成的特征塊合并完成卷積操作得到特征塊b2，并將特征塊b2傳送給語義分割分支解碼器網絡中同分辨率的特征層；將特征塊b2進行二倍上采樣后并與主干網絡階段二生成的特征塊合并完成卷積操作得到特征塊b3，并將特征塊b3傳送給語義分割分支解碼器網絡中同分辨率的特征層；將特征塊b3進行二倍上采樣后得到特征塊b4，再將特征塊b4通過卷積操作和二倍上采樣完成同輸入圖片同分辨率的二值分割預測結果。

64、二值分割主要關注于缺陷與非缺陷的區別因此可以為語義分割提供更強的缺陷激活和位置信息預先定位等的先驗信息提高語義分割準確率。

65、所述主干網絡可以采用resnet系列、swin-transformer系列和mobilenet系列中的任意一種主干網路；resnet系列網絡通過殘差塊中的卷積操作，結合步長為2的卷積來逐步減少特征圖尺寸，從原始輸入到1/32分辨率，共五個階段，每個階段結束時特征圖大小減半；swin-transformer系列網絡使用移位窗口機制和自注意力機制捕捉局部與全局信息，經歷五個階段(階段一、階段二、階段三、階段四、階段五)，每次通過patch?merging將空間分辨率減半，最終達到1/32的輸入分辨率；mobilenet系列網絡都是通過特定階段內的下采樣操作，以步長為2的方式遞減特征圖的空間維度，經歷五個階段，每個階段結束時特征圖大小減半。

66、進一步地，語義分割分支解碼器網絡工作過程如下：

67、獲得aspp模塊輸出特征塊進行卷積操作并完成二倍上采樣得到數據s1；接下來對數據s1進行卷積操作得到所述可區分特征交叉注意力輸入xse，得到可區分特征交叉注意力模塊得到輸出yse；將yse進行二倍上采樣后并與二值分割分支解碼器網絡生成的特征塊b2合并完成卷積操作得到數據s2；將數據s2進行二倍上采樣后并與二值分割分支解碼器網絡生成的特征塊b3合并完成卷積操作得到數據s3；將數據s3特征進行二倍上采樣后得到數據s4，通過卷積操作和二倍上采樣完成同輸入圖片同分辨率的語義分割預測結果。

68、二值分割主要關注于缺陷與非缺陷的區別因此可以為語義分割提供更強的缺陷激活和位置信息預先定位。語義分割可以通過獲得二值分割的先驗信息充分提卻缺陷類別的這些判別特征，通過生成的區域和目標增強類間的可分離性并減少誤分類并在一定程度上緩解過擬合問題。

69、第二方面，一種基于上述方法的雙分支可區分特征的表面缺陷分割系統，包括：

70、網絡構建模塊：用于構建雙分支可區分特征交叉注意力網絡，所述雙分支可區分特征交叉注意力網絡包括依次串聯的主干網絡、aspp模塊以及并行雙分支解碼器網絡；

71、利用交叉注意力整合來自二值分割分支和語義分割分支的缺陷語義信息，構建雙分支之間的潛在交互并捕獲跨域信息交互，利用二值分割中的缺陷特征來增加語義分割中不同類別缺陷之間的類間距離，獲取增強的語義分割缺陷特征；

72、訓練模塊：采用訓練集圖像的原始標簽和二值標簽同時作為監督信息，訓練雙分支可區分特征交叉注意力網絡，獲取最優的雙分支可區分特征交叉注意力網絡模型；

73、分割模塊：將待分割的測試圖像輸入至獲取到的最優雙分支可區分特征交叉注意力網絡模型中，通過模型中的語義分割分支獲取測試圖像的語義分割結果圖像。

74、有益效果

75、與現有方法相比，本發明的優點有：
