本技術涉及車輛疲勞駕駛的安全系統領域，尤其涉及一種基于面部特征的車輛疲勞駕駛預警系統。

背景技術：

1、隨著我國經濟的高速發展，汽車已成為中國公民最常用的交通運輸工具，汽車給我們生活提供便利的同時，也帶來了一系列問題，如交通事故的頻發，給人們生命財產造成巨大損失。據不完全統計，在導致交通事故的諸多原因中，疲勞駕駛是導致道路交通事故發生背后的主要原因之一，約有20%-25%的事故與疲勞駕駛有關。因此，實現疲勞駕駛預警，對于減少交通事故的發生、提升交通安全具有重要實際意義。

2、現有的疲勞駕駛預警方法主要包括基于駕駛員生理特征的檢測方法，以及基于機動車參數的檢測方法。基于駕駛員生理特征的檢測方法通過對駕駛員各項生理信號變化的實時監測，來判定駕駛員的疲勞狀態，雖然準確度高，但是需要穿戴檢測設備，會在一定程度上妨礙駕駛員的操作，降低駕車的安全性，且檢測需要的設備比較昂貴，性價比較低?；跈C(jī)動車參數的檢測方法會受到駕駛員的駕駛習慣、路況、環境等多種因素都會影響其實驗的準確率，通常僅作為其他檢測方式的輔助工具，難以單獨滿足車輛疲勞駕駛的檢測和預警需求。

技術實現思路

1、本實用新型的目的是提供一種基于面部特征的車輛疲勞駕駛預警系統，具有實時性、準確性高的特點，且易于普及，適用于各種駕駛場景，公交車，私家車，貨車等，有效提高了行車安全。

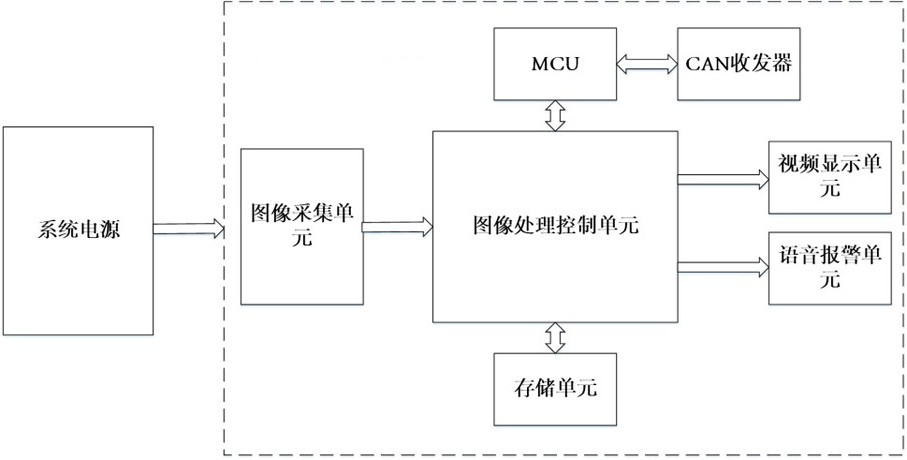

2、本實用新型為解決上述技術問題所采用的技術方案是：一種基于面部特征的車輛疲勞駕駛預警系統，包括圖像采集單元、圖像處理與控制單元、視頻顯示單元、語音報警單元、存儲單元、微控制器單元、can收發器和系統電源單元；

3、圖像采集單元包括人臉攝像頭和駕駛室攝像頭，人臉攝像頭安裝在駕駛室左側的a柱內側，用于采集駕駛員面部特征信息，駕駛室攝像頭安裝在駕駛室的左上角位置，用于采集駕駛室環境信息；

4、圖像處理與控制單元包括主控芯片、視頻解碼芯片、視頻轉換芯片和兩個視頻編碼芯片，人臉攝像頭和駕駛室攝像頭分別與視頻解碼芯片電連接，視頻解碼芯片還與主控芯片電連接，通過視頻解碼芯片能夠?qū)⑷四様z像頭和駕駛室攝像頭的模擬信號轉換為數字信號再傳遞至主控芯片；

5、主控芯片分別與視頻轉換芯片和一個視頻編碼芯片電連接，視頻轉換芯片與另一個視頻編碼芯片電連接，視頻轉換芯片能夠?qū)χ骺匦酒妮敵鲂盘?hào)進行轉換，兩個視頻編碼芯片能夠分別將視頻轉換芯片的輸出信號和主控芯片的輸出信號轉換為視頻輸出信號；視頻顯示單元包括汽車中控顯示屏，汽車中控顯示屏與一個視頻編碼芯片電連接，用于顯示駕駛室情況、駕駛員的狀態以及監測信息；存儲單元包括行車記錄儀，行車記錄儀與另一個視頻編碼芯片電連接；

6、主控芯片還分別與語音報警單元和微控制器單元電連接，語音報警單元用于向駕駛室發出報警音，微控制器單元通過can總線與can收發器電連接，can收發器與車機系統電連接，用于向車機系統發送系統數據并接收車輛的實時信息；

7、系統電源單元包括電源管理芯片和降壓穩壓芯片，汽車電瓶同時與降壓穩壓芯片、人臉攝像頭和駕駛室攝像頭連接供電，降壓穩壓芯片用于為電源管理芯片供電，電源管理芯片用于為主控芯片、視頻解碼芯片、視頻轉換芯片、兩個視頻編碼芯片、微控制器單元、can收發器和系統外圍接口供電。

8、優選的，人臉攝像頭和駕駛室攝像頭均為紅外ahd攝像頭。

9、優選的，主控芯片為rv1126處理器。

10、優選的，視頻解碼芯片為xs9922b解碼芯片。

11、優選的，視頻轉換芯片為lt9211轉換芯片，兩個視頻編碼芯片均為xs5013編碼芯片。

12、優選的，微控制器單元為n32g435cbl7微控制器，can收發器為sn65hvd256dr收發器。

13、優選的，電源管理芯片為rk809-2芯片，降壓穩壓芯片為rt2808agsp芯片。

14、根據上述技術方案，本實用新型的有益效果是：

15、本實用新型通過車載攝像頭實時采集司機面部，對整個人臉提取特征并進行分析，完成司機駕駛狀態的判斷，能夠同時實現疲勞監測、數據通信、數據緩存、檢測結果顯示、疲勞駕駛預警和系統快速啟動等多種要求，具有實時性、準確性高的特點，且易于普及，適用于各種駕駛場景，公交車，私家車，貨車等，有效提高了行車安全。

技術特征：

1.一種基于面部特征的車輛疲勞駕駛預警系統，其特征在于：包括圖像采集單元、圖像處理與控制單元、視頻顯示單元、語音報警單元、存儲單元、微控制器單元、can收發器和系統電源單元；

2.根據權利要求1所述的一種基于面部特征的車輛疲勞駕駛預警系統，其特征在于：人臉攝像頭和駕駛室攝像頭均為紅外ahd攝像頭。

3.根據權利要求1所述的一種基于面部特征的車輛疲勞駕駛預警系統，其特征在于：主控芯片為rv1126處理器。

4.根據權利要求1所述的一種基于面部特征的車輛疲勞駕駛預警系統，其特征在于：視頻解碼芯片為xs9922b解碼芯片。

5.根據權利要求1所述的一種基于面部特征的車輛疲勞駕駛預警系統，其特征在于：視頻轉換芯片為lt9211轉換芯片，兩個視頻編碼芯片均為xs5013編碼芯片。

6.根據權利要求1所述的一種基于面部特征的車輛疲勞駕駛預警系統，其特征在于：微控制器單元為n32g435cbl7微控制器，can收發器為sn65hvd256dr收發器。

7.根據權利要求1所述的一種基于面部特征的車輛疲勞駕駛預警系統，其特征在于：電源管理芯片為rk809-2芯片，降壓穩壓芯片為rt2808agsp芯片。

技術總結
一種基于面部特征的車輛疲勞駕駛預警系統，包括圖像采集單元、圖像處理與控制單元、視頻顯示單元、語音報警單元、存儲單元、微控制器單元、CAN收發器和系統電源單元，通過車載攝像頭實時采集司機面部，對整個人臉提取特征并進行分析，完成司機駕駛狀態的判斷，能夠同時實現疲勞監測、數據通信、數據緩存、檢測結果顯示、疲勞駕駛預警和系統快速啟動等多種要求，具有實時性、準確性高的特點，且易于普及，適用于各種駕駛場景，公交車，私家車，貨車等，有效提高了行車安全。

技術研發人員：原建宗,鄭國強,施明,謝一凡,錢永林,周科克,張威震
受保護的技術使用者：洛陽世齊科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
