本技術涉及警示設備，具體涉及一種可升降回收式警戒鎖鏈。

背景技術：

1、目前，在施工現場中，由于施工現場存在多數大型機械工作，為了阻止無關人員進入施工現場，減少安全事故的發生，通常在施工現場各種臨邊區域，拉設警戒鏈條，起到隔離、警示的作用。

2、在相關技術中，警戒鏈條一般包括兩個固定立柱和一個鏈條，將固定立柱安裝在施工現場的邊界點，將鏈條的兩端分別連接在兩側的固定立柱上，形成一條警戒線。

3、針對上述中的相關技術，在凹凸不平的施工現場，施工現場臨界點的地面高度可能不同，兩端的固定立柱高度固定，使得警戒鏈條的限制高度不均勻，容易出現漏洞，難以起到限制隔離作用，降低警示效果，因此，存在警戒鎖鏈不夠靈活，警示效果不佳的問題。

4、有鑒于此，確有必要提供一種可升降回收式警戒鎖鏈解決上述問題的技術方案。

技術實現思路

1、本實用新型的目的在于：提供一種可升降回收式警戒鎖鏈，來解決警戒鎖鏈不夠靈活，警示效果不佳問題。

2、為了實現上述目的，本實用新型一種可升降回收式警戒鎖鏈采用以下技術方案：

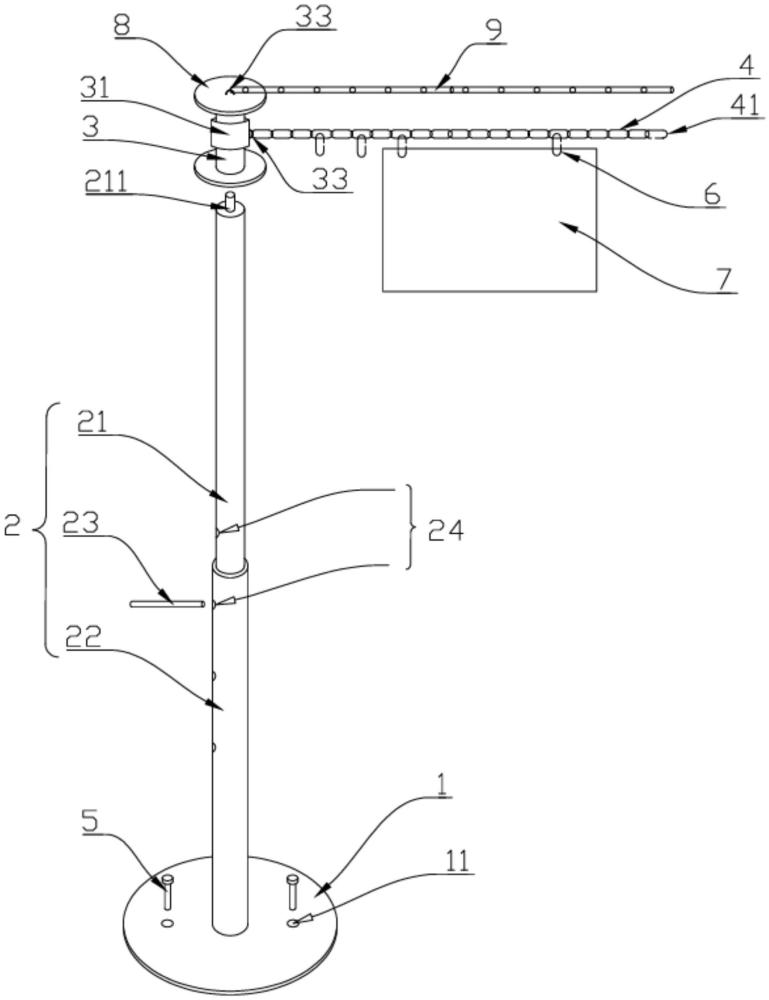

3、一種可升降回收式警戒鎖鏈，包括底盤、伸縮組件和連接軸，所述伸縮組件包括頂桿和套管，所述套管的一端固定連接于所述底盤上，所述頂桿的一端嵌入所述套管遠離所述底盤的一端內滑動，所述連接軸插接于所述頂桿遠離所述套管的一端，所述連接軸的周側套設有轉動軸承，所述轉動軸承的周側設置扣環，所述扣環上可拆卸連接有鏈條。

4、作為一種可升降回收式警戒鎖鏈的優化，所述頂桿和所述套管上均設置有限位孔，所述伸縮組件還包括限位桿，當所述頂桿上的所述限位孔對齊所述套管上的所述限位孔時，所述限位桿插接于兩個所述限位孔內。

5、作為一種可升降回收式警戒鎖鏈的優化，所述連接軸的兩端均設置有限位板，所述轉動軸承位于兩個所述限位板之間，所述鏈條繞設于所述轉動軸承的周側。

6、作為一種可升降回收式警戒鎖鏈的優化，所述鏈條上設置有掛鉤，所述掛鉤上可拆卸連接有警示牌。

7、作為一種可升降回收式警戒鎖鏈的優化，所述連接軸遠離所述頂桿的一端設置有掛環，所述掛環上掛設有燈帶。

8、作為一種可升降回收式警戒鎖鏈的優化，所述底盤上設置有固定孔，所述底盤上設置有固定螺栓，所述固定螺栓穿設于所述固定孔內。

9、相比于現有技術，本實用新型的有益效果在于：當需要拉設警戒鏈時，通過頂桿相對于套管的滑動，調整連接軸的高度，使施工現場不同臨界點的連接軸相同，將鏈條的兩端分別與兩個連接軸周側的扣環相連接，鏈條平直架設在兩個連接軸之間，從而靈活調整鏈條的高度，使鏈條各處的限制高度更加均勻統一，有利于減少漏洞，提升警示效果。當不需要警戒鏈時，將鏈條一端與一個連接軸上的扣環的連接解開，驅動為另一個連接軸相對于頂桿旋轉，連接軸的扣環驅動鏈條纏繞在連接軸的周側，從而使鏈條易于收納和調整，有利于提高鏈條的收納靈活性。

技術特征：

1.一種可升降回收式警戒鎖鏈，其特征在于，包括底盤、伸縮組件和連接軸，所述伸縮組件包括頂桿和套管，所述套管的一端固定連接于所述底盤上，所述頂桿的一端嵌入所述套管遠離所述底盤的一端內滑動，所述連接軸插接于所述頂桿遠離所述套管的一端，所述連接軸的周側套設有轉動軸承，所述轉動軸承的周側設置扣環，所述扣環上可拆卸連接有鏈條。

2.根據權利要求1所述的一種可升降回收式警戒鎖鏈，其特征在于，所述頂桿和所述套管上均設置有限位孔，所述伸縮組件還包括限位桿，當所述頂桿上的所述限位孔對齊所述套管上的所述限位孔時，所述限位桿插接于兩個所述限位孔內。

3.根據權利要求1所述的一種可升降回收式警戒鎖鏈，其特征在于，所述連接軸的兩端均設置有限位板，所述轉動軸承位于兩個所述限位板之間，所述鏈條繞設于所述轉動軸承的周側。

4.根據權利要求1所述的一種可升降回收式警戒鎖鏈，其特征在于，所述鏈條上設置有掛鉤，所述掛鉤上可拆卸連接有警示牌。

5.根據權利要求1所述的一種可升降回收式警戒鎖鏈，其特征在于，所述連接軸遠離所述頂桿的一端設置有掛環，所述掛環上掛設有燈帶。

6.根據權利要求1所述的一種可升降回收式警戒鎖鏈，其特征在于，所述底盤上設置有固定孔，所述底盤上設置有固定螺栓，所述固定螺栓穿設于所述固定孔內。

技術總結
本技術提供了一種可升降回收式警戒鎖鏈，包括底盤、伸縮組件和連接軸，伸縮組件包括頂桿和套管，套管的一端固定連接于底盤上，頂桿的一端嵌入套管遠離底盤的一端內滑動，連接軸插接于頂桿遠離套管的一端，連接軸的周側套設有轉動軸承，轉動軸承的周側設置扣環，扣環上可拆卸連接有鏈條，具有提高警戒鎖鏈靈活性，提升警示鎖鏈的警示效果的特點。

技術研發人員：代榮珅,李春宇,徐志雄,張巧,鄭曉露,栗永波,呂南東,張帥港,胡新平,徐志遠
受保護的技術使用者：中建五局安裝工程有限公司
技術研發日：20240724
技術公布日：2025/4/28
