本發明涉及一種繞組。

背景技術：

繞組的優選應用領域是電感式輸電，例如用于在電動汽車的電感式充電系統中的輸電。在此，電能通過初級繞組被傳輸?shù)桨仓迷跈C(jī)動車內的次級繞組。

在此，已知不同繞組的變形方案。一個實施方式建議作為初級繞組的圓形繞組。圓形繞組的優點在于，該圓形繞組產生旋轉對稱的場分布。這使得，機動車在水平方向上的定向不是很重要，只要保證兩個繞組有較小的間距和較好的重疊。由此優點在于，機動車制造商在支承次級繞組的充電板的布置方面具有較大的自由度并且可以使次級繞組例如轉動90°裝入。缺點在于，圓形繞組僅具有較少的感應場，因此造成非常大的漏磁。這導致很大的損失以及由于漏磁對附近車輛部件不希望的加熱。

備選的實施方式是所謂的dd繞組。dd繞組具有兩個并排布置的鐵芯和繞組線，其中，繞組線分布以至少一個線圈圍繞相應的鐵芯。在此，至少一個圍繞第一鐵芯的線圈的卷繞方向反向于至少一個圍繞另一個鐵芯的線圈的卷繞方向。這實現了較好的感應場，從而減少了漏磁。缺點在于，次級繞組的水平定向現在對效率有決定性的影響，因?yàn)楫a(chǎn)生的場不是旋轉對稱的。這限制了充電板在車輛內的布置，并且提高了在次級繞組相對于初級繞組定向時的耗費。

技術實現要素：

本發明所要解決的技術問題是，提供一種繞組，該繞組相對于圓形繞組具有更高的效率并且在次級繞組的定向方面更寬容。

所述技術問題按照本發明通過一種繞組解決，其中，繞組具有兩個鐵芯和繞組線。在此，繞組線分別以至少一個線圈圍繞相應的鐵芯卷繞。在此，至少一個圍繞第一鐵芯的線圈的卷繞方向反向于至少一個圍繞另一個鐵芯的線圈的卷繞方向。在此，第一鐵芯設計為空心圓柱體，第二鐵芯設計為實心圓柱體或空心圓柱體。在此，第二鐵芯的外徑小于第一鐵芯的內徑。在此，第二鐵芯同心地布置在第一鐵芯的內部。由此，實現了旋轉對稱的感應場，也就是說，沒有相應缺點地實現了圓形線圈和dd線圈的優點。在此，空心圓柱體或?qū)嵭膱A柱體的表述也包括例如在邊棱具有倒圓的結構或者在外周面內具有其它設計的結構。這種設計例如可以是溝槽或凹槽，在該溝槽或凹槽內導引繞組線。在此，第二鐵芯優選是實心圓柱體。但是還可設想的實施方式是，對于制造技術更簡單的，制造具有非常小內徑的空心圓柱體。

在一個實施方式中，圍繞第一鐵芯的線圈的數量等于圍繞第二鐵芯的線圈的數量。在其它實施方式中，可以選擇不同數量的線圈，以便補償例如出現在一個鐵芯的區域內的損失。

在此可以實施兩個卷繞工藝。在第一工藝方案中，在圍繞另一個鐵芯實施卷繞之前，首先圍繞一個鐵芯實施所有卷繞。備選地，也可以進行不同的卷繞。但是第一備選方案在制造技術上是有利的。

在其它實施方式中，第一鐵芯具有至少一個穿孔，繞組線通過該穿孔導引至第二鐵芯，或反之從第二鐵芯導引至第一鐵芯。在一個實施方式中，首先圍繞第二鐵芯卷繞，然后將它置入第一鐵芯中并圍繞第一鐵芯卷繞。

在其它實施方式中，繞組線設計為絞轉的銅制絞合線，這在趨膚效應方面是有利的。

繞組的優選的應用領域是用作電動車或混合動力車的感應式充電站的初級繞組。

附圖說明

以下結合優選的實施例進一步闡釋本發明。在附圖中：

圖1示出具有圓形繞組的繞組俯視圖(現有技術)，

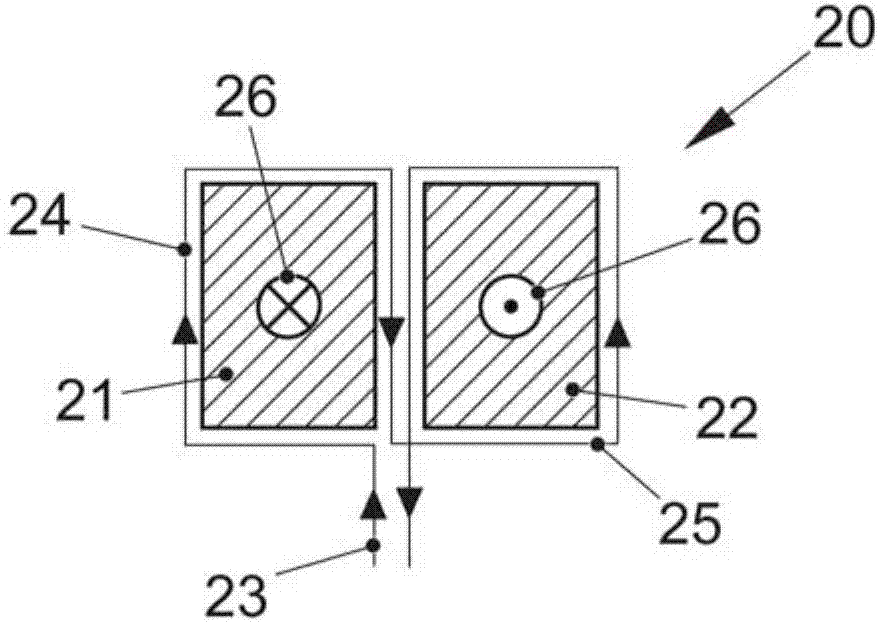

圖2a示出具有dd繞組的繞組俯視圖(現有技術)，

圖2b示出剖切根據圖2a的繞組的剖視圖(現有技術)，

圖3a示出按照本發明的繞組的俯視圖，和

圖3b示出按照本發明的根據圖3a的繞組的剖視圖。

具體實施方式

圖1示出繞組10，該繞組10是圓形繞組。該繞組10具有柱形的鐵芯11，繞組線12圍繞鐵芯11卷繞，其中，在繞組線12上的箭頭代表電流方向。穿過繞組線12的電流根據右手定理引起一個向著附圖平面內的磁場方向13。在此形成的場力線是旋轉對稱的，按具有較大的電流。

在圖2a和2b中示出繞組20，該繞組20是dd繞組。繞組20具有并排間隔地布置的第一鐵芯21和第二鐵芯22。繞組線23圍繞兩個鐵芯21、22卷繞，其中，箭頭再次代表電流方向。

在此，至少一個第一線圈24圍繞第一鐵芯21卷繞，并且至少一個第二線圈25圍繞第二鐵芯22卷繞，其中，線圈24、25卷繞成，使得卷繞方向并因此電流是反向的。由此，電流方向順時針圍繞第一鐵芯21，并且電流方向逆時針圍繞第二鐵芯22。相應地，根據右手定理獲得一個用于第一鐵芯21的向著附圖平面內的磁場方向26以及用于第二鐵芯22的從附圖平面向外的磁場方向26，這引起定向的磁場方向(參見圖2b)。此外，在圖2b中示出其上固定有繞組20的支架27。所形成的磁場不是旋轉對稱的。

圖3a和3b示出按照本發明的繞組30。該繞組30具有空心圓柱32形式的第一鐵芯31和實心圓柱34形式的第二鐵芯33。在此，第一鐵芯31的內徑di大于第二鐵芯33的外徑da。在此，第二鐵芯33同心地布置在第一鐵芯31內。繞組線35圍繞第一鐵芯31和第二鐵芯33卷繞，使得形成圍繞第一鐵芯31的至少一個線圈36和圍繞第二鐵芯33的至少一個線圈37。在此，再次這樣規定卷繞方向，使得線圈36圍繞第一鐵芯31的卷繞方向反向于線圈37圍繞第二鐵芯33的卷繞方向。由此出現磁場方向38，該磁場方向38在所示的電流方向中在第一鐵芯31內從附圖平面向外指向，并且在第二鐵芯33內向著附圖平面內指向。由此產生旋轉對稱的磁場。如果現在次級繞組同樣是旋轉對稱的繞組(例如圓形繞組)，則感應出的磁力線流與次級繞組在水平面內的角度位置是無關的。在圖3b中，還可看到支架39，繞組30布置在該支架39上。在此應指出的是，第一鐵芯31和第二鐵芯33之間的間隙優選盡可能地小。在另外的實施方式中，第一和第二鐵芯31、33的尺寸設計成，使得表面幾乎具有相同的大小，磁場通過該表面發出。還應指出的是，雖然示出了靜態的電流方向，但是也可以給繞組施加交流電。

技術特征：

技術總結
本發明涉及一種繞組(30)，其中，所述繞組(30)具有兩個鐵芯(31、33)和繞組線(35)，其中，所述繞組線(35)分別以至少一個線圈(36、37)圍繞相應的鐵芯(31、33)卷繞，其中，至少一個圍繞第一鐵芯(31)的線圈(36)的卷繞方向反向于至少一個圍繞其它鐵芯(33)的線圈(37)的卷繞方向，其中，第一鐵芯(31)設計為空心圓柱體(32)，第二鐵芯(33)設計為實心圓柱體(34)或空心圓柱體，其中，第二鐵芯(33)的外徑小于第一鐵芯(31)的內徑，其中，第二鐵芯(33)同心地布置在第一鐵芯(31)的內部。

技術研發人員：K.庫爾;B.維爾曼;D.奧托
受保護的技術使用者：大眾汽車有限公司
技術研發日：2016.12.20
技術公布日：2017.09.08
