本發明涉及電機檢測技術，尤其涉及一種微型電磁發電機定子繞組的故障檢測裝置及方法。

背景技術：

現有技術中，對于(如用于機器人的)小型發電機來說，由于微型電機內部的結構復雜，內部諧波冗雜信號的干擾，因此對于信號的精準獲取和參數的合理處理分析十分重要。

傳統的微電機故障診斷方法基本上是依靠質量檢測人員的經驗，主要有辯音法、比較法。雖然在一定程度上能診斷出微電機故障，但是這種診斷方法不但需要檢測人員經驗豐富，而且檢測效率低下。隨著對微電機的可靠性等指標以及工業自動化程度的要求越來越高，傳統的診斷方法顯然無法滿足要求。因此，發展現代意義上的微電機故障診斷技術就顯得尤為重要。目前，比較常用的機械狀態監控和故障診斷的方法有：振動信號診斷法、聲學診斷法強度診斷法等。

典型的微型發電機利用振動采收裝置在周圍吸收電能或機械能(電磁，靜電或壓電)。主要利用無線傳感器和低功耗微器件的各種環境振動來進行能量供應。電磁微型發電機依靠電磁效應，通常利用永磁體和導體轉變能量之間的相關運動進行工作。

繞組是電動機的組成部分，老化，受潮、受熱、受侵蝕、異物侵入、外力的沖擊都會造成對繞組的傷害，電機過載、欠電壓、過電壓，缺相運行也能引起繞組故障。繞組故障一般分為繞組接地、短路、開路、接線錯誤。

目前，現有的檢測技術在用于電機定子繞組的短路故障檢測時，存在檢測不準確的問題。

技術實現要素：

在下文中給出了關于本發明的簡要概述，以便提供關于本發明的某些方面的基本理解。應當理解，這個概述并不是關于本發明的窮舉性概述。它并不是意圖確定本發明的關鍵或重要部分，也不是意圖限定本發明的范圍。其目的僅僅是以簡化的形式給出某些概念，以此作為稍后論述的更詳細描述的前序。

鑒于此，本發明提供了一種微型電磁發電機定子繞組的故障檢測裝置及方法，以至少解決現有的檢測技術在用于電機定子繞組的短路故障檢測時，存在檢測不準確的問題。

根據本發明的一個方面，提供了一種微型電磁發電機定子繞組的故障檢測裝置，所述故障檢測裝置包括振動源、微型發電機、轉換電路、主控板和控制器；所述振動源用于向所述微型發電機提供預定時長的振動，以使作為導體的所述微型發電機的定子電樞結構切割所述微型發電機的轉子產生的磁感應線，并通過所述微型發電機的副繞組上設置的信號檢測單元來檢測所述副繞組上產生的電信號；所述轉換電路用于對檢測到的所述副繞組上產生的電信號進行放大及濾波處理；所述主控板用于根據所述轉換電路處理后的電信號，計算所述微型發電機的定子瞬時功率，以及通過對所述微型發電機的定子瞬時功率進行小波分解，確定故障特征頻段和故障特征量；所述控制器用于對振動源進行調控。

進一步地，所述振動源為電動機，所述主控板通過所述控制器驅動所述電動機運動，產生轉矩以提供給所述微型發電機主軸，通過所述微型發電機主軸切割磁感線而產生磁場，導致所述副繞組上產生電流。

進一步地，所述主控板用于通過如下方式確定故障特征頻段和故障特征量：通過比較所述放大及濾波后獲得的電信號與參考信號，獲得該電信號與該參考信號之間的相關性結果；對所述定子瞬時功率進行小波分解以確定故障特征頻段；將所述小波分解得到的小波能量譜的整體信號能量作為總能量，將所述小波能量譜分布在所述故障特征頻段內的能量作為故障特征能量，將所述故障特征能量與所述總能量的比值以及獲得的所述相關性結果確定為所述故障特征量。

進一步地，所述主控板用于：判斷放大后的信號是否高于額定值：在所述放大后的信號高于所述額定值的情況下，使得所述主控板中的邏輯電路給出1，并通過所述主控板中的處理電路向所述控制器輸出降級指令；以及在所述放大后的信號低于或等于所述額定值的情況下，使得所述主控板中的邏輯電路給出0，以繼續進行濾波處理。

進一步地，所述副繞組上產生的電信號包括交變電壓信號和交變電流信號；所述信號檢測單元包括電壓傳感器和電流傳感器，其中，所述電壓傳感器用于檢測所述副繞組上產生的交變電壓信號，而所述電流傳感器用于檢測所述副繞組上產生的交變電流信號。

進一步地，所述故障檢測裝置還包括示波器、矢量信號分析儀、計算機LABVIEW模塊和電源；所述主控板為STM 32控制芯片；所述轉換電路包括采樣模塊、第一跟隨電路、可控放大電路、第二跟隨電路、帶通濾波模塊、相敏檢波模塊、A/D轉換模塊。

根據本發明的另一方面，還提供了一種微型電磁發電機定子繞組的故障檢測方法，所述故障檢測方法包括：步驟一、利用振動源給微型發電機一個預定時長的振動，使作為導體的所述微型發電機的定子電樞結構切割所述微型發電機的轉子產生的磁感應線，電信號產生；步驟二、檢測所述副繞組上產生的電信號，并在所述電信號的采樣時間達到預定采樣周期時執行步驟三，而在所述電信號的采樣時間未達到預定采樣周期時返回步驟一；步驟三、對步驟二獲得的電信號進行放大和濾波；步驟四、根據所述放大及濾波后獲得的電信號，計算所述微型發電機的定子瞬時功率；步驟五、通過對所述微型發電機的定子瞬時功率進行小波分解，確定故障特征頻段和故障特征量。

進一步地，步驟四還可以包括：將測得的矢量交流電信號與標準矢量信號的幅值和相位進行對比。

本發明的微型電磁發電機定子繞組的故障檢測裝置及方法，能夠在不影響發電機工作的情況下就能夠及時檢測其故障，具有很強的抗干擾能力。

本發明的微型電磁發電機定子繞組的故障檢測裝置及方法，通過定子繞組上的電信號的接收處理和分析環節，考慮到微型發電機的工作場合的特殊化(工作場合的周圍儀器設備不容許收到漏磁干擾)和電機本身的額定電壓和額定功率，對于繞組上電信號要進行更高精度的獲取，為了保障信號的精準獲取，數據的實時傳輸，信號的精準分析，主控板上采用市場先有的處理芯片STM32(控制芯片，且本身芯片上集成有放大，A/D環節)，采樣芯片，A/D轉換模塊，在配合自己設計輔助電路，一同工作。輔助電路是跟隨電路，放大電路，濾波電路，相敏檢波(對冗雜電信號的相位進行相敏檢波，對調幅信號進行半波或全波整流，判別信號相位和頻率的能力，提高抗干擾能力)等。

對于小型電機，本發明采用傳感器通過發電機定子繞組上的電壓傳感器測得定子側電壓信號，電流傳感器測得定子側電流信號，并在輸出端連入STM32處理模塊，進行信號的分離和提取，(1)STM32將獲取的定子側電壓信號和電流傳輸給計算處理模塊，計算發電機定子瞬時功率p(t),瞬時功率是瞬時電流和電壓的乘機，并進行瞬時功率與采樣預定功率值的對比，再濾除定子瞬時功率中的直流分量，后對定子瞬時功率信號進行小波分解并確定故障特征頻段，計算出故障特征頻率，再計算小波能量譜中故障特征頻帶內的能量占整個信號能量的比值，將其作為故障特征量。(2)矢量信號的一種處理，讓獲取矢量電信號與正常的電信號進行對比，通過傳感器獲取矢量瞬時電壓和電流，輸送到STM32中存儲和分析，在輸送給矢量信號分析儀，對三相交流電壓和電流進行矢量分析，獲取相應時域和頻域的波形，即幅值和相位，在對獲取信號與采樣預定信號的幅值，相位的對比和判斷分析，做到精準分析的目的。通過矢量信號分析儀，使得測得的交流信號能夠?qū)崟r(shí)與標準的矢量交流信號實時對比，可作為判斷故障的依據，通過示波器的實時輸出波形，能夠直觀地看出此刻的波形變化。

通過以下結合附圖對本發明的最佳實施例的詳細說明，本發明的這些以及其他優點將更加明顯。

附圖說明

本發明可以通過參考下文中結合附圖所給出的描述而得到更好的理解，其中在所有附圖中使用了相同或相似的附圖標記來表示相同或者相似的部件。所述附圖連同下面的詳細說明一起包含在本說明書中并且形成本說明書的一部分，而且用來進一步舉例說明本發明的優選實施例和解釋本發明的原理和優點。在附圖中：

圖1是示出本發明的微型電磁發電機定子繞組的故障檢測裝置的一種結構的示意圖；

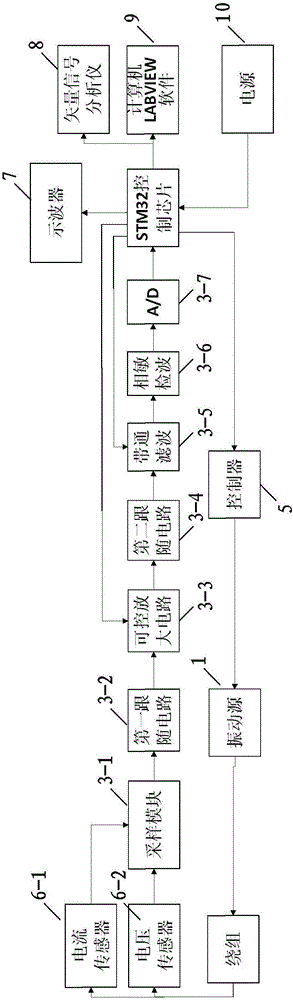

圖2是示出圖1所示的微型電磁發電機定子繞組的故障檢測裝置的一個實現方式的結構示意圖；

圖3是示出圖2所示的轉換電路的一種可能的具體電路結構圖；

圖4是示意性地示出本發明的微型電磁發電機定子繞組的故障檢測方法的一個示例性處理的流程圖。

本領域技術人員應當理解，附圖中的元件僅僅是為了簡單和清楚起見而示出的，而且不一定是按比例繪制的。例如，附圖中某些元件的尺寸可能相對于其他元件放大了，以便有助于提高對本發明實施例的理解。

具體實施方式

在下文中將結合附圖對本發明的示范性實施例進行描述。為了清楚和簡明起見，在說明書中并未描述實際實施方式的所有特征。然而，應該了解，在開發任何這種實際實施例的過程中必須做出很多特定于實施方式的決定，以便實現開發人員的具體目標，例如，符合與系統及業務相關的那些限制條件，并且這些限制條件可能會隨著實施方式的不同而有所改變。此外，還應該了解，雖然開發工作有可能是非常復雜和費時的，但對得益于本公開內容的本領域技術人員來說，這種開發工作僅僅是例行的任務。

在此，還需要說明的一點是，為了避免因不必要的細節而模糊了本發明，在附圖中僅僅示出了與根據本發明的方案密切相關的裝置結構和/或處理步驟，而省略了與本發明關系不大的其他細節。

本發明的實施例提供了一種微型電磁發電機定子繞組的故障檢測裝置，故障檢測裝置包括振動源、微型發電機、轉換電路、主控板和控制器；振動源用于向微型發電機提供預定時長的振動，以使作為導體的微型發電機的定子電樞結構切割微型發電機的轉子產生的磁感應線，并通過微型發電機的副繞組上設置的信號檢測單元來檢測副繞組上產生的電信號；轉換電路用于對檢測到的副繞組上產生的電信號進行放大及濾波處理；主控板用于根據轉換電路處理后的電信號，計算微型發電機的定子瞬時功率，以及通過對微型發電機的定子瞬時功率進行小波分解，確定故障特征頻段和故障特征量；控制器用于對振動源進行調控。

下面結合圖1來描述本發明的微型電磁發電機定子繞組的故障檢測裝置的一個示例。

如圖1所示，故障檢測裝置包括振動源1、微型發電機2、轉換電路3、主控板4和控制器5。

其中，振動源1用于向微型發電機2提供預定時長的振動，以使作為導體的微型發電機2的定子電樞結構切割微型發電機2的轉子產生的磁感應線，并通過微型發電機2的副繞組上設置的信號檢測單元6來檢測副繞組上產生的電信號。預定時長可以根據經驗設定。

控制器5用于對振動源進行調控。例如，振動源1可以為電動機，主控板4通過控制器5驅動電動機運動，產生轉矩以提供給微型發電機2主軸，通過微型發電機2主軸切割磁感線而產生磁場，導致副繞組上產生電流。當電動機持續工作時，相當于振動源1持續提供振動。

如圖1所示，轉換電路3用于對檢測到的副繞組上產生的電信號進行放大及濾波處理，其中，轉換電路3例如可以具有如下文將要結合圖2來描述的結構。

主控板4用于根據轉換電路3處理后的電信號，計算微型發電機的定子瞬時功率，以及通過對微型發電機的定子瞬時功率進行小波分解，確定故障特征頻段和故障特征量。其中，計算微型發電機的定子瞬時功率的過程可以參考下文描述或者也可以根據現有技術來計算。

根據一個實現方式，主控板4可以通過如下方式確定故障特征頻段和故障特征量：通過比較放大及濾波后獲得的電信號與參考信號，獲得該電信號與該參考信號之間的相關性結果；對定子瞬時功率進行小波分解以確定故障特征頻段；將小波分解得到的小波能量譜的整體信號能量作為總能量，將小波能量譜分布在故障特征頻段內的能量作為故障特征能量，將故障特征能量與總能量的比值以及獲得的相關性結果確定為故障特征量。

此外，根據一個實現方式，主控板4可用于：判斷放大后的信號是否高于額定值：在放大后的信號高于額定值的情況下，使得主控板4中的邏輯電路給出1，并通過主控板4中的處理電路向控制器5輸出降級指令；以及在放大后的信號低于或等于額定值的情況下，使得主控板4中的邏輯電路給出0，以繼續進行濾波處理。

此外，副繞組上產生的電信號包括交變電壓信號和交變電流信號。如圖2所示，信號檢測單元6例如包括電壓傳感器6-1和電流傳感器6-2，其中，電壓傳感器6-1用于檢測副繞組上產生的交變電壓信號，而電流傳感器6-2用于檢測副繞組上產生的交變電流信號。

此外，根據一個實現方式，如圖2所示，故障檢測裝置還可以包括示波器7、矢量信號分析儀8、計算機LABVIEW模塊9和電源10；主控板4為STM 32控制芯片。轉換電路3包括采樣模塊3-1、第一跟隨電路3-2、可控放大電路3-3、第二跟隨電路3-4、帶通濾波模塊3-5、相敏檢波模塊3-6、A/D轉換模塊3-7。

如圖3所示，電路依次是跟隨電路(即第一跟隨電路3-2)，可控電橋放大電路(即可控放大電路3-3)，跟隨電路(即第二跟隨電路3-4)，帶通濾波電路(帶通濾波模塊3-5)，整流型全波相敏檢波電路(相敏檢波模塊3-6)，A/D模塊(即A/D轉換模塊3-7)，主控板STM32(即主控板4)。其中，跟隨電路由位于正相輸入端的R1,反向輸入端的R2構成。可控電橋放大電路由電阻R3,R4,R5,R6構成電阻電橋，四路模擬開關電路(由電阻R7,R8,R9,R10),和雙端輸入的放大器構成。跟隨電路電阻R12位于正相輸入端，R13位于反相輸入端的放大器構成。帶通濾波電路由二路可控開(由R15,R16控制)，R14,C1,C2,R17,R18,R19構成的RC網絡電路構成。整流型全波相敏檢波電路由R20,R21,R22,R23,倆個開關管(輸入?yún)⒖茧妷篣1,U2)，和R24,R25,R26,R27,C3，一個反相放大器構成。

本發明的實施例還提供了一種微型電磁發電機定子繞組的故障檢測方法，下面結合圖4來描述本發明的故障檢測方法的一個示例。

如圖4所示，在步驟一中，利用振動源給微型發電機一個預定時長的振動，使作為導體的微型發電機的定子電樞結構切割微型發電機的轉子產生的磁感應線，電信號產生。

然后，在步驟二中，檢測副繞組上產生的電信號，并在電信號的采樣時間達到預定采樣周期時執行步驟三，而在電信號的采樣時間未達到預定采樣周期時返回步驟一。

在步驟三中，對步驟二獲得的電信號進行放大和濾波。

然后，在步驟四中，根據放大及濾波后獲得的電信號，計算微型發電機的定子瞬時功率。此外，還可以將測得的矢量交流電信號與標準矢量信號的幅值和相位進行對比，如可以利用前文描述的矢量信號分析儀來實現。

接著，在步驟五中，通過對微型發電機的定子瞬時功率進行小波分解，確定故障特征頻段和故障特征量。

需要說明的是，本發明的上述故障檢測方法可以執行與上文中描述的故障檢測裝置相同的處理和功能，并能夠達到相類似的技術效果，這里不再贅述。

優選實施例

本實施例通過定子繞組上的電信號的接收處理和分析環節，考慮到微型發電機的工作場合的特殊化(工作場合的周圍儀器設備不容許收到漏磁干擾)和電機本身的額定電壓和額定功率，對于繞組上電信號要進行更高精度的獲取，為了保障信號的精準獲取，數據的實時傳輸，信號的精準分析，主控板上采用市場先有的處理芯片STM32(控制芯片，且本身芯片上集成有放大，A/D環節)，采樣芯片，A/D轉換模塊，在配合自己設計輔助電路，一同工作。

輔助電路是跟隨電路，放大電路，濾波電路，相敏檢波(對冗雜電信號的相位進行相敏檢波，對調幅信號進行半波或全波整流，判別信號相位和頻率的能力，提高抗干擾能力)等。

(一)主要的原理：對于小型電機，采用傳感器通過發電機定子繞組上的電壓傳感器測得定子側電壓信號，電流傳感器測得定子側電流信號，并在輸出端連入STM32處理模塊，進行信號的分離和提取，(1)STM32將獲取的定子側電壓信號和電流傳輸給計算處理模塊，計算發電機定子瞬時功率p(t),瞬時功率是瞬時電流和電壓的乘機，并進行瞬時功率與采樣預定功率值的對比，再濾除定子瞬時功率中的直流分量，后對定子瞬時功率信號進行小波分解并確定故障特征頻段，計算出故障特征頻率，再計算小波能量譜中故障特征頻帶內的能量占整個信號能量的比值，將其作為故障特征量。(2)矢量信號的一種處理，讓獲取矢量電信號與正常的電信號進行對比，通過傳感器獲取矢量瞬時電壓和電流，輸送到STM32中存儲和分析，在輸送給矢量信號分析儀，對三相交流電壓和電流進行矢量分析，獲取相應時域和頻域的波形，即幅值和相位，在對獲取信號與采樣預定信號的幅值，相位的對比和判斷分析，做到精準分析的目的。

(二)信號獲取

操作的實現方式為，具體采用的是異步電動機，采用變頻器調控，通過改變變頻器的輸出頻率，輸出頻率就是電動機的定子頻率，來調節電機的轉速，規定功率為恒定值時，轉速與轉矩成反比，轉速改變，輸出轉矩也會改變，實現了轉矩的輸出和改變。

控制器只是一個執行環節，只是調控振動源的工作情況，如果產生的電壓或者電流過大，或者產生的電流，電壓的值達不到檢測的范圍，控制器控制加大動力，產生更大或者更小的轉矩輸出。

連接好電路，振動源給電機一個振動，導體在磁場中切割磁感線，在主側繞組中產生磁通量，變化的磁鏈產生磁壓升，在主側繞組中有能量的出現，振動源作為輸入量的產生環節，進而在主相繞組中產生電流和電壓信號，會作為繞組輸入量，在副相繞組上采用貼片傳感器，接收定子繞組上的交變電壓信號和交變電流信號，電壓傳感器測得定子副相繞組電壓信號，電流傳感器測得定子副相繞組上的電流信號，傳感器獲取的信號進行有線傳輸，在經轉換電路的傳輸和處理，轉換電路的輸出端連入主控板電路，進行信號的分離和提取，再將處理好的定子電壓信號和電流傳輸給計算處理模塊，計算發電機定子瞬時功率p(t)。

變頻器降低電機速度的過程如下：

變頻器首先降低設定頻率，則變頻器的輸出頻率將按照預定的斜率下降，但由于系統慣性，電機的轉子速度不會同步下降，會滯后變頻器輸出的頻率變化，所以此時(變頻器輸出的)定子頻率將小于轉子頻率(也就是電機轉速)，所以轉差變?yōu)樨?fù)值，所以電機力矩將變?yōu)樨?fù)值，將和負載阻力矩一起作用實現電機降速。

當預定速度到達后，電機定子頻率將不再變化，當轉子頻率和定子頻率相等時，電機將不輸出力矩，此時電機只在負載阻力矩下繼續降速。當這個維持時間很短，因?yàn)橐坏┺D(zhuǎn)子頻率大于定子頻率，則轉差就變?yōu)檎担姍C(jī)將輸出電動力矩阻止電機速度繼續下降，直到電機力矩等于負載阻力矩時達到平衡所以電機力矩將會出現由正變成負(短時為0)而后在為正。

振動源產生的轉矩驅動發電機的電樞切割磁場產生電勢，轉矩的頻率越快，產生的電勢越大。采用等級產生轉矩，電動機給出幾個等級檔位的轉矩，就會相應產生一個等級檔位的電勢結果，電勢經過電機內部的閉合回路，就會產生相應的電壓和電流。如果電壓或者電流過高，降級檔位，如果過低，升高檔位。

振動源提供動力的環節，發電機是將外界做功的機械能變成電能，振動源主要是提供一個平穩周期，一定頻率的轉矩，一個轉動，讓電機的轉軸動起來，發電機的轉軸和定子相連接，定子電樞切割轉子所產生的磁感應線，產生磁通變化，進而在定子上產生電動勢，通過閉合回路，形成電流和電壓。振動源采用一個微型電動機輸出恒定頻率的轉矩來完成。

前端可調控微型電動機給出可控的輸出轉矩給微型發電機，微型發電機定子切割磁感應線，法拉第電磁感應，產生電能，在定子繞組上可以檢測到電信號。

可按照以下步驟來進行檢測：

步驟101，通過微型發電機定子繞組上的電壓傳感器測得定子側電壓信號電流傳感器測得定子側電流信號；

步驟102，判斷是否達到采樣時間，若未達到采樣時間，則重復步驟101，否則執行步驟103；

步驟103，將定子側電壓信號和定子側電流信號通過信號采集模塊傳輸給計算處理模塊，計算發電機定子瞬時功率p(t)

步驟104、濾除定子瞬時功率中的直流分量；

步驟105、對步驟四中的定子瞬時功率信號進行小波分解并確定故障特征頻段。

步驟106、計算小波能量譜中故障特征頻帶內的能量占整個信號能量的比值，將其作為故障特征量；

(三)參數獲取

發電機工作時定子是不動的，采用貼片傳感器，進行電流和電壓參數的實時采集，做到實時和大量數據的獲取。傳感器的輸出端連接轉換電路的輸入端。

由于采用人為振動源的發電環節，產生的磁通量會很小，相應的磁壓升和電流會很小，容易受到電機內部諧波和外界混雜信號的影響，將通過輔助電路進行初步的處理和傳輸，考慮信號的穩定性傳輸，電路設計加入大量的跟隨電路；接收信號的微弱性且不破壞電路的穩定性，先進行可控放大電路，進行帶通濾波，A/D環節，在進入STM32處理芯片進行邏輯判斷，STM32調控程控放大電路和帶通濾波電路，進行信號數據的邏輯判斷經STM32的ADC進入，將獲取值與閾值比較如果可以獲取進行的電信號過于微弱，沒達到獲取的要求，STM32將給出放大電路加大信號放大倍數指令；將獲取值與閾值比較如果信號過大，高于閾值，會影響儀器的正常工作，將給出減小信號放大倍數的指令，指令經過STM32的DAC輸出，做到實時調控，數據的實時獲取。在STM32中將三相交流信號通過傳感器獲取瞬時電壓和電流，進行計算得出實時的瞬時功率，瞬時功率是瞬時電流和電壓和矢量乘機。最后經STM32接收的信號通過數據線

邏輯判斷環節，分別對轉換電路中的一級放大的電信號和二級放大的電信號進行幅值與額定值的邏輯比較，如果此時的電壓或者電流幅值高于額定值，邏輯電路給出1，主控板的處理電路給控制器一個緩解指令，如果沒影響電機的正常運行，邏輯電路給出0，主控板給出數據存儲指令。

將數據傳給計算機軟件LABVIEW和小波分析算法，進行相關參數獲取，同時連接到示波器，可以實時的觀測到獲取實驗數據的曲線表示。

STM32來連接矢量信號分析儀，獲取相應三相交流電壓和電流的時域和頻域的波形，即幅值和相位，進行與正常信號參數的對比。對前述冗余化的多個接收電壓，對三相交流電壓和電流信號是否正常進行判定，并與預定的采樣矢量電壓和電流信號進行比較。采用三相交流信號檢測模塊，將電流信號以三相交流電的形式獲取，生成矢量數據形式和曲線，并與正常工作的矢量電流信號進行對比，倆者曲線進行相關性分析。

STM32中在主控板中設有固定的程序，流經繞組上的電流和電壓，在主控中會實時存儲，每一個時刻的電流和電壓都會有記錄，設有計算程序，功率＝電流*電壓。這樣獲取實時的瞬時功率，最終主控板會將實時的瞬時功率成表格的形式體現出來。

參數獲取

采用三相交流信號檢測模塊，將電流信號以三相交流電的形式獲取，生成矢量數據形式和曲線，并與正常工作的矢量電流信號進行對比，倆者曲線進行相關性分析。

對于功率信號處理，先濾除定子瞬時功率中的直流分量，后對定子瞬時功率信號進行小波分解并確定故障特征頻段，計算出故障特征頻率，再計算小波能量譜中故障特征頻帶內的能量占整個信號能量的比值，將其作為故障特征量。

邏輯環節，數據經DC總線傳輸，在采樣時間周期里，如果總線電壓高于閾值電壓，控制環節會給出管理邏輯指令，發出切斷電源。

理論公式

B＝μH

(線圈電感量)

(穿過該必和路徑所界定的交流代數和)

小波分解算法

波動性為振幅正負相間的震蕩形式，是時間(空間)頻率的局部化分析，它通過伸縮平移運算對信號(函數)逐步進行多尺度細化，最終達到高頻處時間細分，低頻處頻率細分，能自動適應時頻信號分析的要求，從而可聚焦到信號的任意細節。

(四)

理論的驗證環節，從信號的處理方式上進行理論的驗證。混雜信號作為輸入信號，進行濾波操作，加入調制信號，進行信號的相敏檢波操作，得出相對容易處理的波形，進行小波分析的波形處理，同時將主要參數給主控板的控制電路，進行軟件labxiew的參數顯示，做到信號的實時動態關注。

盡管根據有限數量的實施例描述了本發明，但是受益于上面的描述，本技術領域內的技術人員明白，在由此描述的本發明的范圍內，可以設想其它實施例。此外，應當注意，本說明書中使用的語言主要是為了可讀性和教導的目的而選擇的，而不是為了解釋或者限定本發明的主題而選擇的。因此，在不偏離所附權利要求書的范圍和精神的情況下，對于本技術領域的普通技術人員來說許多修改和變更都是顯而易見的。對于本發明的范圍，對本發明所做的公開是說明性的，而非限制性的，本發明的范圍由所附權利要求書限定。
