本技術涉及插座，尤其涉及一種插座蓋板。

背景技術：

1、地插通常安裝在隔斷墻壁、底板或者桌面上，可以免除拖線板的使用導線過長并且在不使用時收進底板內，不影響通行及清掃，這些優勢使得地插座廣泛應用于辦公場所，各類廠房，實驗室和賓館等場所。

2、現有的地插包括有升起式和翻蓋式的。升起式地插在使用時，其插座抬起高于地面，在使用時一來無法對插座面板起到防水保護的效果，二來高于底面，容易絆倒行人造成安全事故。翻蓋式地插，在不使用時或者插線時均能閉合翻蓋，能夠有效保護內部的插座，且閉合后與底面齊平有效避免了絆倒的風險。但是由于現今的翻蓋式地插都是一體式的，插座的插孔類型固定，且當需要更換時，拆裝過程復雜。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，本實用新型提供了一種插座蓋板，其易于安裝，適用于暗裝于地面的插座。

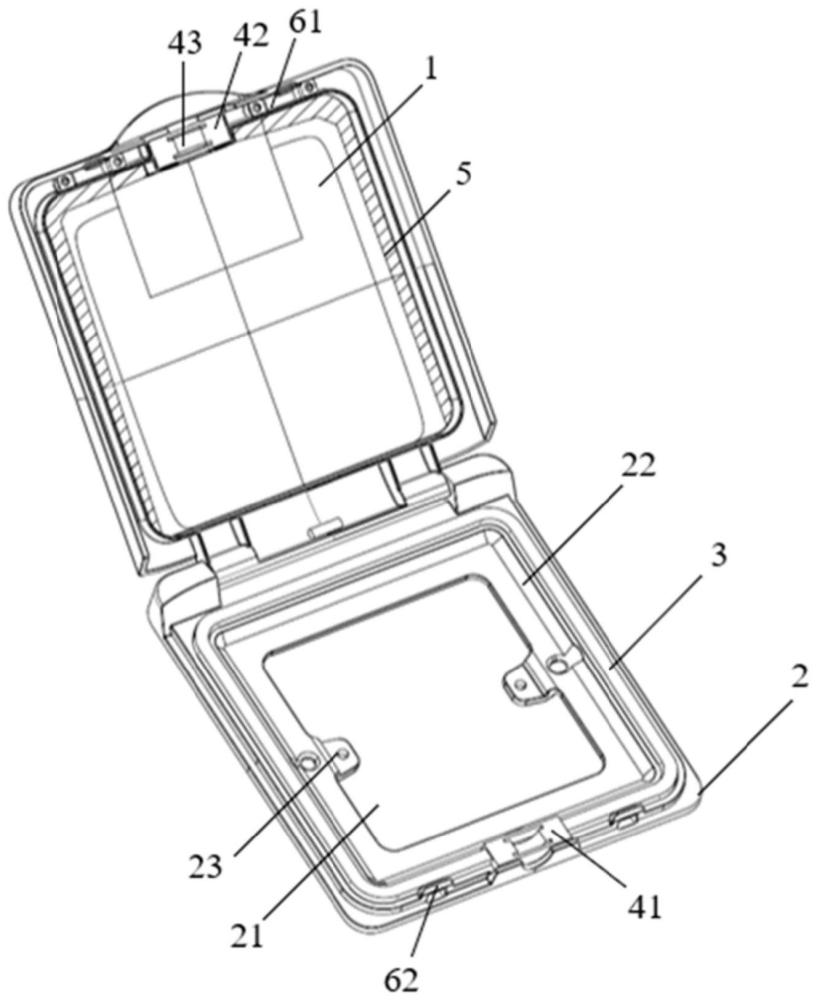

2、為了解決上述問題，本實用新型提出了一種插座蓋板，包括翻蓋和安裝框，所述翻蓋與所述安裝框的一側鉸接；

3、所述安裝框上設有插座安裝口，沿所述插座安裝口的外延設有防水圈安裝槽，所述防水圈安裝槽的頂部所處平面高于所述插座安裝口所處平面，所述防水圈安裝槽內設有面板防水圈，所述面板防水圈上設有第一夾線部，所述翻蓋設有第二夾線部；所述第一夾線部和第二夾線部能夠組成夾線組件，所述夾線組件內設有線路避讓腔；所述夾線組件的兩側還設有開關機構。

4、作為上述技術方案的改進，所述面板防水圈的頂部表面設有避讓空槽，所述翻蓋上設有蓋板防水圈，且所述蓋板防水圈與所述第二夾線部連接，所述蓋板防水圈的底部端面小于所述面板防水圈的頂部端面。

5、作為上述技術方案的改進，所述面板防水圈位于所述蓋板防水圈的正下方設置，且所述避讓空槽對準所述蓋板防水圈設置。

6、作為上述技術方案的改進，所述面板防水圈和所述蓋板防水圈均有密封海綿制成。

7、作為上述技術方案的改進，所述插座安裝口的兩側邊沿均設有安裝部，所述安裝部所處平面低于所述插座安裝口的所處平面。

8、作為上述技術方案的改進，所述開關機構包括扣位彈片和彈片槽，所述第一夾線部的兩側設有所述彈片槽，所述翻蓋于所述彈片槽對準的位置設有所述扣位彈片。

9、作為上述技術方案的改進，所述線路避讓腔的兩端均設有彈性避讓片。

10、作為上述技術方案的改進，所述第一夾線部和第二夾線部均由橡膠制成。

11、實施本實用新型具有以下有益效果：

12、相較于現有技術，本實用新型的插座蓋板是可直接安裝于底面的下沉插座上的，并且在面板防水圈上設置了第一夾線部，在翻蓋上設有第二夾線部。當翻蓋合上時，第一夾線部和第二夾線部組成夾線組件，使得插座可以插線使用時，也能夠和上翻蓋，起到防潮保護的作用。

技術特征：

1.一種插座蓋板，其特征在于，包括翻蓋和安裝框，所述翻蓋與所述安裝框的一側鉸接；

2.如權利要求1所述的插座蓋板，其特征在于，所述面板防水圈的頂部表面設有避讓空槽，所述翻蓋上設有蓋板防水圈，且所述蓋板防水圈與所述第二夾線部連接，所述蓋板防水圈的底部端面小于所述面板防水圈的頂部端面。

3.如權利要求2所述的插座蓋板，其特征在于，所述面板防水圈位于所述蓋板防水圈的正下方設置，且所述避讓空槽對準所述蓋板防水圈設置。

4.如權利要求2所述的插座蓋板，其特征在于，所述面板防水圈和所述蓋板防水圈均由密封海綿制成。

5.如權利要求1所述的插座蓋板，其特征在于，所述插座安裝口的兩側邊沿均設有安裝部，所述安裝部所處平面低于所述插座安裝口的所處平面。

6.如權利要求1所述的插座蓋板，其特征在于，所述開關機構包括扣位彈片和彈片槽，所述第一夾線部的兩側設有所述彈片槽，所述翻蓋于所述彈片槽對準的位置設有所述扣位彈片。

7.如權利要求1所述的插座蓋板，其特征在于，所述線路避讓腔的兩端均設有彈性避讓片。

8.如權利要求1或7所述的插座蓋板，其特征在于，所述第一夾線部和第二夾線部均由橡膠制成。

技術總結
本技術涉及插座技術領域，尤其涉及一種插座蓋板，包括翻蓋和安裝框，所述翻蓋與所述安裝框的一側鉸接；所述安裝框上設有插座安裝口，沿所述插座安裝口的外延設有防水圈安裝槽，所述防水圈安裝槽的頂部所處平面高于所述插座安裝口所處平面，所述防水圈安裝槽內設有面板防水圈，所述面板防水圈上設有第一夾線部，所述翻蓋設有第二夾線部；所述第一夾線部和第二夾線部能夠組成夾線組件，所述夾線組件內設有線路避讓腔；所述夾線組件的兩側還設有開關機構。本技術能夠對插座進行有效的防潮保護，其易于安裝，適用于暗裝于地面的插座。

技術研發人員：湯超,張濤,王仕鍇,張家敏
受保護的技術使用者：佛山照明智達電工科技有限公司
技術研發日：20240308
技術公布日：2025/4/28
