本技術涉及電池，尤其是涉及一種電極組件及加工方法、電池單體、電池、用電裝置。

背景技術：

1、近些年，新能源汽車有了飛躍式的發展，在電動汽車領域，動力電池作為電動汽車的動力源，起著不可替代的重要作用。其中，動力電池包括若干電池單體，然而，電池單體在使用性能和可制造性方面都有待提高。

技術實現思路

1、本技術實施例提供一種電極組件及加工方法、電池單體、電池、用電裝置，能夠提高電池單體的使用性能和可制造性。

2、第一方面，本技術實施例提供一種電極組件，包括：活性物質涂覆部和極耳部，極耳部連接于活性物質涂覆部，且極耳部包括連接設置的第一層疊部和第二層疊部，第一層疊部通過層疊的多層極耳片的重疊區域連接形成，第二層疊部通過層疊的多層極耳片的錯位區域的第一部分，沿靠近第一層疊部的方向朝剩余的第二部分彎折后共同層疊且連接形成。

3、在上述技術方案中，通過彎折后層疊連接實現對多層極耳片的錯位區域的再利用，改善了多層極耳片的錯位區域?qū)罄m(xù)工序造成的不良影響，同時擴大了極耳部與極柱的電連接面積，提高了過流能力，從而有利于提高電池單體的使用性能。并且，省去了實時調整切刀位置的工序和時間，有利于提高電極組件的加工效率，滿足高速量產線節拍要求，并且有利于減少材料浪費，提高極耳片的材料利用率，從而有利于提升電池單體的可制造性。

4、在一些實施例中，第二層疊部的折痕平行于極耳片的相應側外邊緣。

5、在上述技術方案中，通過設置第二層疊部的折痕平行于極耳片的相應側外邊緣，有利于盡量增大第二層疊部中第一部分和第二部分的重疊面積，從而增大第二層疊部的可利用面積，以增大極耳部與極柱的電連接面積，進而提高過流效率。

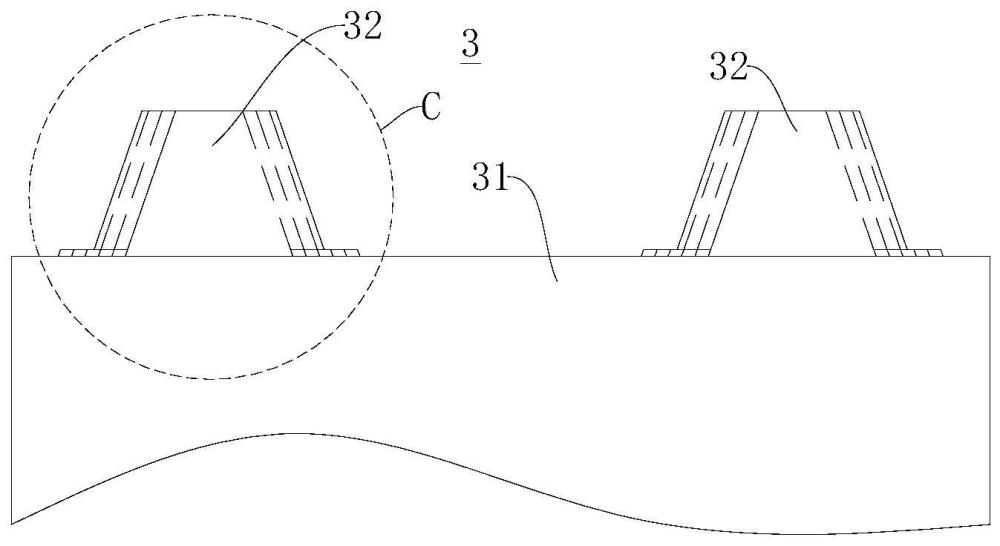

6、在一些實施例中，極耳部形成為下底與活性物質涂覆部相連的梯形結構。

7、在上述技術方案中，通過將極耳部加工為下底與活性物質涂覆部相連的梯形結構，有利于提高極耳部與活性物質涂覆部的連接可靠性，提高導電可靠性。此外，當?shù)诙盈B部的折痕平行于極耳片的相應側外邊緣，且極耳部形成為下底與活性物質涂覆部相連的梯形結構時，多層極耳片的錯位區域在未彎折之前也為梯形，即每個極耳片均為梯形片體，從而使得極耳片的剛性更好，在卷繞、過輥等工藝中不易彎折、起翹，多層極耳片可以更加服帖地層疊。

8、在一些實施例中，第一部分的靠近活性物質涂覆部的邊緣為第一邊緣，第二部分的靠近活性物質涂覆部的邊緣為第二邊緣，第一邊緣與第二邊緣之間具有高向落差，且第一邊緣位于第二邊緣的遠離活性物質涂覆部的一側。

9、在上述技術方案中，通過設置第一邊緣與第二邊緣之間具有高向落差，且第一邊緣位于第二邊緣的遠離活性物質涂覆部的一側，從而可以改善第一部分彎折之后向活性物質涂覆部?jī)?nèi)倒插引發的短路等問題，從而可以提高電池單體的可靠性。

10、在一些實施例中，第一邊緣與第二邊緣之間的高向落差為0.8mm-3mm。

11、在上述技術方案中，可以進一步改善第一部分彎折之后向活性物質涂覆部?jī)?nèi)倒插引發的短路等問題，而且在沖切第一部分的靠近活性物質涂覆部的局部時，可以改善將隔離膜的凸出于極片主體的部分被一起沖切掉的問題。

12、在一些實施例中，第一部分的遠離活性物質涂覆部的第三邊緣，與第二部分的遠離活性物質涂覆部的第四邊緣之間的最大高向落差不超過2mm。

13、在上述技術方案中，在梯形的高度方向上的最大間距小于或等于2mm，使得第一部分與第二部分的重疊區域可以更大且更趨近梯形的極耳部的上底，便于極耳部與極柱或轉接片的焊接，便于獲得更大的焊印面積，有利于提高過流效率。

14、在一些實施例中，極耳部由活性物質涂覆部的第一端部延伸出，第一層疊部與第二層疊部沿第一端部的長度方向排列，在第一端部的長度方向上，第一部分的長度與第二部分的長度相等。

15、在上述技術方案中，彎折之后的第一部分與第二部分可以具有更大的重疊面積，從而使得第二層疊部可以具有更大的可用面積與極柱或轉接片焊接，有利于增大焊印面積，以提高過流效率。

16、在一些實施例中，第一層疊部的兩側均設有第二層疊部。

17、在上述技術方案中，可以進一步增大極耳部的可利用面積，有利于進一步增大極耳部與極柱的電連接面積，進一步提升過流效率，進一步降低極耳部的材料浪費。

18、在一些實施例中，第二部分的厚度沿著遠離第一層疊部的方向呈減薄趨勢，第一部分的厚度沿著遠離第一層疊部的方向呈增厚趨勢。

19、在上述技術方案中，層疊之后的第一部分與第二部分構成薄厚互補，即第一部分的薄區與第二部分的厚區疊加，第一部分的厚區與第二部分的薄區疊加，以使錯位區域可以通過彎折層疊，將厚度小的區域彎折至與厚度大的區域重疊，實現厚度補償，使得錯位區域可以轉化為大致等厚的形式，從而利于增大極耳部與極柱或轉接片的焊接面積。

20、在一些實施例中，第一部分彎折疊置在第二部分的表面呈階梯變化的一側。

21、在上述技術方案中，第一部分和第二部分組成的第二層疊部，可以形成為內部薄厚互補，外部光滑平整的形式，以便于第二層疊部中多層極耳片的預焊連接，以及有利于第二層疊部的后續利用，例如便于極耳部與極柱的裝配，以及便于極耳部與極柱或轉接片的焊接。

22、在一些實施例中，第二層疊部的厚度方向上兩外層極耳片，與第一層疊部的厚度方向上兩外層極耳片分別同層設置。

23、在上述技術方案中，可以使得極耳部的整體外表面更加平整，從而便于極耳部中多層極耳片的預焊連接，以及有利于極耳部的后續利用，例如便于極耳部與極柱的裝配，以及便于極耳部與極柱或轉接片的焊接。

24、在一些實施例中，第二層疊部中彎折的多層極耳片的彎折部分與未彎折的多層極耳片層層對應設置。

25、在上述技術方案中，由第一部分和第二部分組成的第二層疊部的厚度更加均勻，更加有利于第二層疊部中多層極耳片的預焊連接，以及有利于第二層疊部的后續利用，例如便于極耳部與極柱的裝配，以及便于極耳部與極柱或轉接片的焊接。

26、在一些實施例中，第二層疊部中同層設置的兩個極耳片的邊緣無縫拼接。

27、在上述技術方案中，可以減小第二層疊部中的空氣間隙，有利于提高第二層疊部的預焊質量，而且有利于提升極耳部與極柱或轉接片的焊接良率。

28、在一些實施例中，第一部分與第二部分的多層極耳片焊接相連。

29、在上述技術方案中，可以簡單且有效地將第二層疊部中的多層極耳片連接在一起，以便于極耳部的后續加工或利用，例如便于極耳部后續的整體焊接，又例如便于極耳部與極柱的裝配，以及便于極耳部與極柱或轉接片的焊接

30、在一些實施例中，極耳部中的多層極耳片通過焊印連接，焊印的一部分位于第一層疊部，其余部分位于第二層疊部。

31、在上述技術方案中，采用焊印連接第一層疊部和第二層疊部的極耳片，可以使得極耳部的結構穩定性更好，便于極耳部的后續利用，例如便于極耳部與極柱的裝配，以及便于極耳部與極柱或轉接片的焊接。

32、第二方面，本技術實施例還提供一種電池單體，包括：殼體、極柱和上述任一方案的電極組件，極柱設于殼體，活性物質涂覆部收納于殼體，且極耳部與極柱電連接。

33、在上述技術方案中，可以擴大極耳部與極柱的電連接面積，提高過流能力，并提高電池單體的整體加工效率。

34、在一些實施例中，極耳部的與極柱電連接的位置形成為連接部，連接部包括落在第一層疊部的部分，以及落在第二層疊部的部分。

35、在上述技術方案中，可以增大連接部的面積，有利于提高極耳部與極柱的電連接面積，以提高過流效率。

36、在一些實施例中，極柱上具有容納槽，極耳部的至少部分收納于容納槽內。

37、在上述技術方案中，通過將極耳部的至少部分收納于容納槽內，使得極耳部的至少部分占用容納槽內的空間，從而可以減少極耳部對殼體內的空間占用，節省殼體內的空間以收納更大體積的活性物質涂覆部，從而有利于提高電池單體的能量密度，或者在電池單體的能量密度不變的情況下，有利于減小電池單體的尺寸。

38、在一些實施例中，殼體內形成有容納腔，容納槽朝向遠離容納腔的方向敞開，極柱上具有連通孔，連通孔貫穿容納槽的靠近容納腔的一側槽壁，且連通容納腔與容納槽，極耳部穿設于連通孔。

39、在上述技術方案中，當向電池單體注入電解液時，電解液可以注入到容納槽內，然后通過連通孔朝向容納腔流動，其中，容納槽可以起到緩存電解液的作用，以改善電解液的濺出、溢出等問題。而且，容納槽的側壁可以在一定程度上阻擋電解液濺出，降低電解液對外部造成的污染，方便快速注液。而且，由于無需在殼體上單獨開設注液通道，從而無需對殼體進行特殊加工，有利于降低殼體的結構復雜度和加工難度。

40、在一些實施例中，電池單體還包括極柱蓋板，極柱蓋板蓋設于極柱以遮蓋容納槽的槽口，極柱蓋板上具有與容納槽連通的注液孔，極柱蓋板上具有用于封堵注液孔的密封結構。

41、在上述技術方案中，當需要向電池單體注入電解液時，先不向注液孔處安裝密封結構，或者密封結構呈現打開注液孔的狀態，此時電解液可以通過注液孔注入到容納槽內。并且在注液之后，可以向注液孔處安裝密封結構，或者將密封結構切換為關閉注液孔的狀態，從而密封關閉注液孔，以防止電解液外溢，且防止外部異物從注液孔處進入容納腔內，從而提高電池單體的可靠性。由此，通過將注液孔加工在極柱蓋板上，開孔相對較小且位置靠外，可以較為容易地通過密封結構實現對注液入口的可靠密封，提高電池單體的工作可靠性，而且可以實現密封結構的靈活多樣化設計。

42、第三方面，本技術實施例還提供一種電池，包括上述任一方案的電池單體。

43、在上述技術方案中，由于根據本技術實施例的電池單體的性能有所提升，從而有利于提高電池的性能。

44、第四方面，本技術實施例還提供一種用電裝置，包括上述任一方案的電池。

45、在上述技術方案中，由于電池的性能有所提升，因而有利于提升用電裝置的工作用電性能。

46、第五方面，本技術實施例還提供一種電極組件的加工方法，包括步驟：將與活性物質涂覆部連接的多層極耳片層疊設置且部分錯位；將多層極耳片的錯位區域的第一部分，沿靠近極耳部中多層極耳片的重疊區域的方向，朝錯位區域剩余的第二部分彎折，以使第一部分和第二部分層疊；使層疊的第一部分與第二部分中的多層極耳片連接形成第二層疊部，且使重疊區域中的多層極耳片連接形成第一層疊部；第一層疊部和第二層疊部共同形成電極組件的極耳部。

47、在上述技術方案中，通過對多層極耳片的錯位區域進行彎折層疊并連接，以實現對錯位區域的再利用，改善多層極耳片的錯位區域?qū)O耳部的后續裝配、以及對極耳部與極柱的后續焊接造成的不良影響。而且相比于將錯位區域全部裁切掉而言，相當于可以增大極耳部的超聲預焊面積，從而增大了極耳部與極柱焊接的焊印面積，從而有利于提高過流能力，提高電池單體的充放電效率。并且，由于無需采用切刀裁切極耳部的錯位區域，從而省去了裁切工藝中調整切刀的時間，且電極組件的多個極耳部無需同步裁切而引入調整切刀的工序，進而有利于提高電極組件的生產節拍和生產效率。此外，由于對多層極耳片的錯位區域?qū)崿F(xiàn)了再利用，從而減少了材料浪費，提高了極耳部的材料利用率。

48、在一些實施例中，加工方法還包括步驟：對彎折后層疊設置的第一部分和第二部分中的多層極耳片焊接以形成第二層疊部。

49、在上述技術方案中，可以簡單且有效地將第二層疊部中的多層極耳片連接在一起，以便于極耳部的后續加工或利用，例如便于極耳部后續的整體焊接，又例如便于極耳部與極柱的裝配，以及便于極耳部與極柱或轉接片的焊接。

50、在一些實施例中，加工方法還包括步驟：對極耳部焊接，使重疊區域的多層極耳片焊接形成第一層疊部，且使第一層疊部與第二層疊部通過焊印連接。

51、在上述技術方案中，采用焊印連接第一層疊部和第二層疊部的極耳片，可以使得極耳部的結構穩定性更好，以便于極耳部的后續利用，例如便于極耳部與極柱的裝配，以及便于極耳部與極柱或轉接片的焊接。
