本發明總體上涉及半導體器件，并且更特別地涉及半導體器件以及制造雙面橋管芯封裝結構的方法。

背景技術：

1、半導體器件通常在現代電子產品中找到。半導體器件執行寬范圍的功能，諸如信號處理、高速計算、傳輸和接收電磁信號、控制電子設備、將太陽光轉換成電力以及為電視顯示器創建視覺圖像。半導體器件在通信、功率轉換、網絡、計算機、娛樂和消費產品的領域中找到。半導體器件也在軍事應用、航空、汽車、工業控制器和辦公裝備中找到。

2、半導體器件可以包含被部署在一個或多個襯底上以執行必要的電氣功能的多個電氣組件，例如，一個或多個半導體管芯和用以支撐半導體管芯的無數分立組件。具有若干個組件的高度集成的封裝通常被稱為系統級封裝模塊。sip模塊經常具有必須以非常高的帶寬相互通信的多個半導體管芯。在封裝級處形成的導電跡線可能不足以支持必要的帶寬。

3、許多sip封裝利用橋管芯來促進sip設備中的組件之間的高帶寬通信。橋管芯是如下所述的半導體管芯：可以沒有形成在其有源表面中的電路，但是具有形成在它們之上的細間距的互連。橋管芯可以被部署在兩個其他半導體管芯之間，然后這兩個半導體管芯通過橋管芯相互連接，以增加它們之間的可用數據帶寬。

4、橋管芯對于復雜sip模塊是有幫助的，但是由于要求附加的組件而引入了附加的設計約束。因此，存在對于改進的橋管芯拓?fù)涞男枰?/p>

技術實現思路

技術特征：

1.一種制造半導體器件的方法，包括：

2.根據權利要求1所述的方法，進一步包括形成穿過所述第一橋管芯的導電通孔。

3.根據權利要求1所述的方法，進一步包括形成穿過所述密封劑從所述第一互連結構到所述第二互連結構的導電柱或?qū)щ娡住?/p>

4.根據權利要求1所述的方法，進一步包括：

5.根據權利要求4所述的方法，進一步包括在所述第二互連結構之上部署第三半導體管芯，其中所述第二橋管芯位于所述第一半導體管芯和所述第三半導體管芯之間。

6.根據權利要求1所述的方法，其中所述第一橋管芯包括具有小于兩微米的線間距或線寬的第三互連結構。

7.一種制造半導體器件的方法，包括:

8.根據權利要求7所述的方法，進一步包括:

9.根據權利要求8所述的方法，進一步包括在所述第一互連結構之上部署第三半導體管芯，其中所述第二橋管芯位于所述第一半導體管芯和所述第三半導體管芯之間。

10.根據權利要求7所述的方法，其中所述第一橋管芯包括具有小于兩微米的線間距或線寬的第二互連結構。

11.一種半導體器件，包括：

12.根據權利要求11所述的半導體器件，進一步包括穿過所述第一橋管芯形成的導電通孔。

13.根據權利要求11所述的半導體器件，進一步包括穿過密封劑從第一互連結構到第二互連結構形成的導電柱或?qū)щ娡住?/p>

14.根據權利要求11所述的半導體器件，進一步包括:

15.根據權利要求14所述的半導體器件，還包括部署在所述第二互連結構之上的第三半導體管芯，其中所述第二橋管芯位于所述第一半導體管芯和所述第三半導體管芯之間。

技術總結

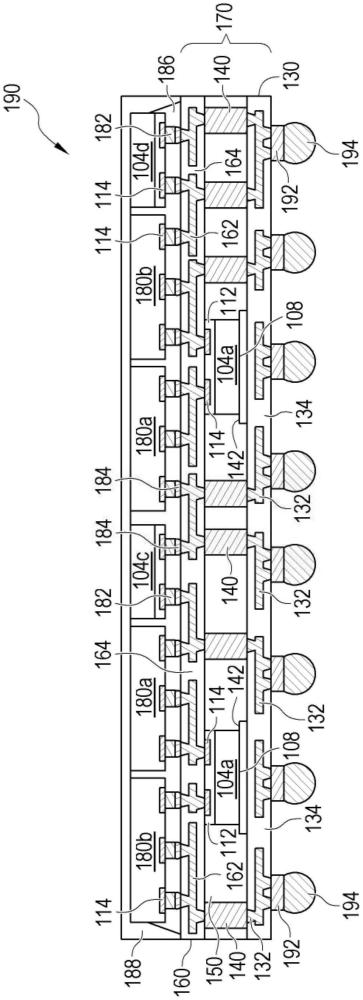

一種半導體器件具有第一互連結構。第一橋管芯部署在第一互連結構之上。密封劑沉積在第一橋管芯之上。第二互連結構形成在第一橋管芯和密封劑之上。第二橋管芯部署在第二互連結構之上。

技術研發人員：楊丹鳳,林耀劍,蔡佩燕,陳貴忠,左健
受保護的技術使用者：星科金朋私人有限公司
技術研發日：
技術公布日：2025/4/24
