本公開涉及襯底處理系統，更具體地，涉及用于調制襯底處理系統的反應室內的等離子體環境的裝置。

背景技術：

1、晶片上的沉積和濺射均勻性與等離子體分布密切相關，例如反應室中的密度。在等離子體增強原子層沉積過程中，等離子體分布的任何不均勻性直接影響晶片上的沉積和濺射均勻性。

2、本公開提供了一種等離子體調節硬件，其能夠解決在peald或?yàn)R射過程期間晶片上的不均勻性問題。

3、本公開提供了一種通過調制射頻返回路徑到地的阻抗來實現晶片上的沉積和濺射均勻性的裝置。

技術實現思路

1、提供本
技術實現要素：
是為了以簡化的形式介紹一些概念。這些概念在以下公開的示例實施例的詳細描述中被進一步詳細描述。本發明內容不旨在標識所要求保護的主題的關鍵特征或必要特征，也不旨在用于限制所要求保護的主題的范圍。

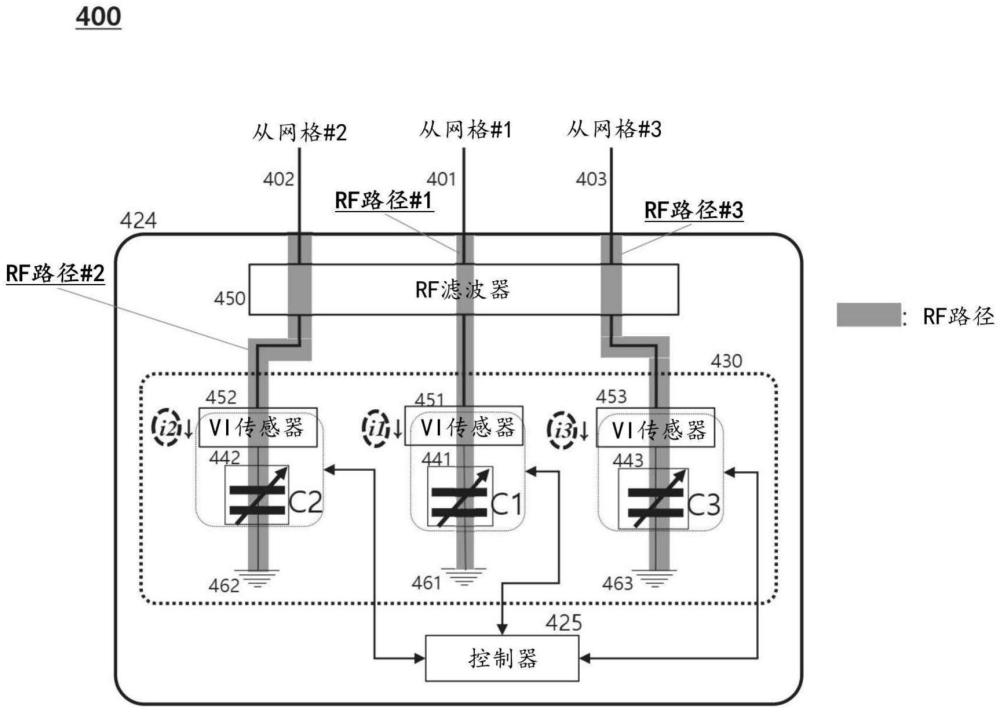

2、根據一個實施例，可以提供一種用于襯底處理系統的等離子體調制裝置，該裝置包括：連接到n個不同網格的多個射頻路徑，其中襯底處理系統的基座被分成n個不同網格，n是等于或大于2的整數，其中，每個rf路徑包括：rf桿，其連接到網格，并配置為從網格傳輸rf信號；電壓-電流傳感器，其連接到rf桿并配置為測量來自rf桿的電流；以及可變阻抗電路，其連接到vi傳感器，并配置為改變r(jià)f路徑的阻抗，還配置為接地，并且其中，每個rf路徑被單獨接地，并且每個rf路徑分別對應于不同網格。

3、根據另一實施例，可以規定，該裝置還包括：rf濾波器，其配置為濾除來自rf桿的噪聲。

4、根據另一實施例，可以規定，該裝置還包括：控制器，其聯接到每個rf路徑，并且配置為監測每個vi傳感器的電流，并且基于監測的電流改變每個rf路徑的阻抗。

5、在至少一個方面，控制器配置為將每個rf路徑的阻抗改變?yōu)橄嗟取?/p>

6、根據另一實施例，可以規定，一種襯底處理系統，包括：反應室，其設置有噴淋頭和用于支撐晶片的基座，基座分成n個不同網格，其中n是等于或大于2的整數；和等離子體調制裝置，包括：連接到n個不同網格的多個射頻路徑，其中，每個rf路徑包括：rf桿，其連接到網格，并配置為從網格傳輸rf信號；電壓-電流傳感器，其連接到rf桿并配置為測量來自rf桿的電流；以及可變阻抗電路，其連接到vi傳感器，并配置為改變r(jià)f路徑的阻抗，還配置為接地，并且其中，每個rf路徑被單獨接地，并且每個rf路徑分別對應于不同網格。

7、根據另一實施例，可以規定，該系統還包括：rf濾波器，其配置為濾除來自rf桿的噪聲。

8、根據另一實施例，可以規定，該系統還包括：控制器，其連接到每個rf路徑，并配置為監測每個vi傳感器的電流，并基于監測的電流改變每個rf路徑的阻抗。

9、在至少一個方面，系統的控制器配置為將每個rf路徑的阻抗改變?yōu)橄嗟取?/p>

10、根據另一實施例，可以規定，一種在襯底處理系統中調制等離子體的方法，該系統包括設置有基座的反應室，基座被分成n個不同網格，其中n是等于或大于2的整數，以及等離子體調制裝置，等離子體調制裝置包括連接到n個不同網格的多個射頻路徑，并且每個rf路徑設置有rf桿、電壓-電流傳感器和可變阻抗電路，該方法包括：從相應rf路徑監測所有vi傳感器的電流；判定監測的電流具有相同值是否為真；以及如果判定為假，則將來自相應rf路徑的可變阻抗電路的阻抗改變?yōu)橄嗟?，如果判定為真，則重復判定。

11、在至少一個方面，該方法還包括濾除來自每個rf桿的噪聲。

技術特征：

1.一種用于襯底處理系統的等離子體調制裝置，該裝置包括：

2.根據權利要求1所述的裝置，還包括：

3.根據權利要求1-2中任一項所述的等離子體調制裝置，還包括：

4.根據權利要求3所述的等離子體調制裝置，其中，所述控制器配置為將所述多個rf路徑的阻抗改變?yōu)楸舜讼嗟取?/p>

5.一種襯底處理系統，包括：

6.根據權利要求5所述的襯底處理系統，還包括：

7.根據權利要求5-6中任一項所述的襯底處理系統，還包括：

8.根據權利要求7所述的襯底處理系統，其中，所述控制器配置為將所述多個rf路徑的阻抗改變?yōu)楸舜讼嗟取?/p>

9.一種在襯底處理系統中調制等離子體的方法，該系統包括設置有基座的反應室，基座被分成n個不同網格，其中n是等于或大于2的整數，以及等離子體調制裝置，等離子體調制裝置包括連接到n個不同網格的多個射頻路徑，并且每個rf路徑設置有rf桿、電壓-電流傳感器和可變阻抗電路，該方法包括：

10.根據權利要求9所述的調制等離子體的方法，還包括：

技術總結
公開了一種用于襯底處理系統的等離子體調制裝置。該裝置包括：連接到N個不同網格的多個射頻(RF)路徑，其中襯底處理系統的基座被分成N個不同網格，N是等于或大于2的整數，其中，每個RF路徑包括：RF桿，其連接到網格，并配置為從網格傳輸RF信號；電壓?電流(VI)傳感器，其連接到RF桿并配置為測量來自RF桿的電流；以及可變阻抗電路，其連接到VI傳感器，并配置為改變RF路徑的阻抗，還配置為接地，其中，每個RF路徑被單獨接地，并且每個RF路徑分別對應于不同網格。

技術研發人員：A·古納吉,S·戈洛夫科夫,B·孫,G·克里什納,金大淵
受保護的技術使用者：ASM IP私人控股有限公司
技術研發日：
技術公布日：2025/4/24
