本公開一般涉及光學傳感器，特別是光學傳感器模塊。

背景技術：

1、光學傳感器，例如接近傳感器，可用于檢測附近物體的存在。光學傳感器無需物理接觸物體就能做到這一點。某些類型的光學傳感器，例如光學測距裝置或飛行時傳感器中使用的光學傳感器，可用于確定到此類附近物體的實際距離。光學傳感器可用于各種電子設備，例如相機、手機(包括智能手機)、智能手表、平板電腦、車輛、機器設備和其他設備，用于檢測附近物體的存在和/或到其的距離。在檢測到附近物體的存在后，可以將電子設備配置為執行功能，例如將機械特征移動到安全位置，發送警報信號，耦合或解耦電氣通信，或任何其他期望的功能。

2、光學傳感器通常包括組件，諸如發光裝置，光接收傳感器(或圖像傳感器)，和通常用于處理從光接收傳感器接收的信號的處理裝置。光學傳感器的組件可以在基板上形成，并且可以在組件之上將帽蓋接合到基板，例如以保護它們免受損壞，從而形成光學傳感器模塊(也稱為光學傳感器封裝)。帽蓋通常形成具有位于發光裝置之上的第一開口和位于光接收傳感器之上的第二開口。

3、一般而言，發光裝置通過第一開口發射光信號或光束。如果物體在光學傳感器模塊的外部并且足夠靠近，則光信號可以被所述物體通過所述第二開口發射向光接收傳感器。于是，光接收傳感器可以產生指示所接收的光信號的電信號，該電信號可被傳輸?shù)教幚硌b置以處理所接收的光信號，例如以確定接近物體的存在和/或到其的距離。

4、用于產生光束的發光裝置通常被玻璃覆蓋，以保護該裝置免受灰塵的影響，該玻璃對于所使用波長的光是相對透明的。位于發光裝置之上的第一開口可被玻璃覆蓋。

5、需要改進光學傳感器模塊，特別是改善基板和安裝在帽蓋內和/或帽蓋上的組件之間的電耦合，例如在基板和玻璃內的導電元件(例如，導電跡線)之間的電耦合。

技術實現思路

1、一實施例解決了已知光學傳感器模塊的全部或某些缺點。

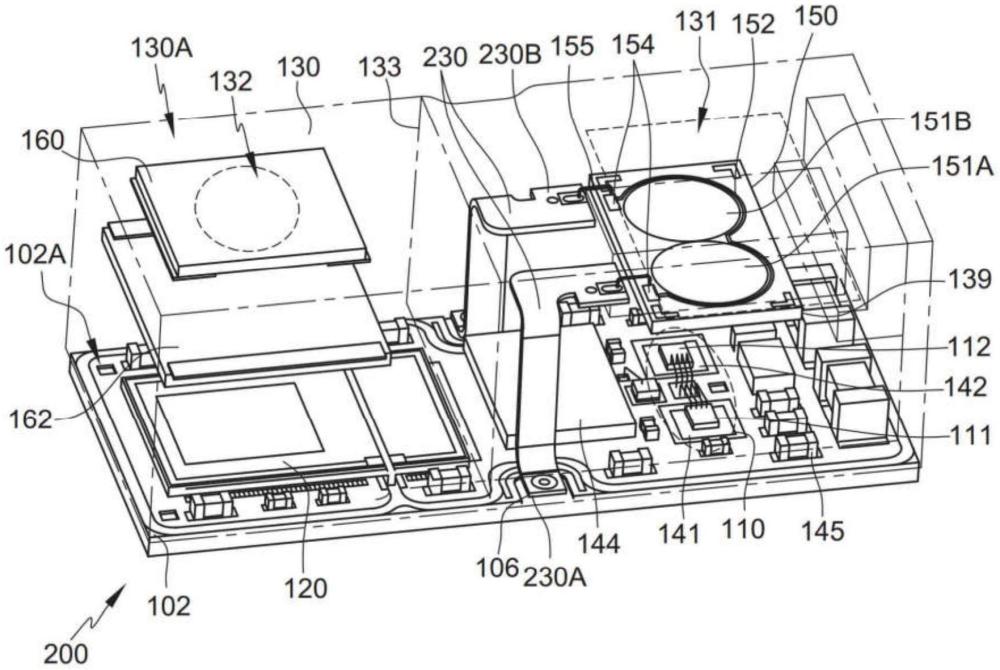

2、一實施例提供了一種光學傳感器模塊，包括：

3、-基板，包括第一導電焊盤；

4、-模塊帽蓋，組裝在基板上；

5、-連接撓性件，并入在模塊帽蓋中，該連接撓性件適于將第一導電焊盤中的至少一個電耦合至安裝在模塊帽蓋上和/或模塊帽蓋內的至少一個組件；

6、所述連接撓性件包括至少一個金屬層，所述至少一個金屬層被至少一個電介質層覆蓋或被包封在至少一個電介質層中。

7、在一實施例中：

8、-所述連接撓性件被過模制于模塊帽蓋中；和/或

9、-所述模塊帽蓋是導電模制帽蓋，例如，由包括分散在其中的導電顆粒的模制材料形成。

10、在一實施例中：

11、-所述連接撓性件的所述至少一個金屬層包括多個第二導電焊盤，例如在多個第二導電焊盤中結束，所述第二導電焊盤適于與基板的多個第一導電焊盤耦合；和

12、-連接撓性件的所述至少一個電介質層包括多個絕緣元件，例如在多個絕緣元件中結束，每一第二導電焊盤插在兩個絕緣元件之間。

13、在一實施例中，所述光學傳感器模塊還包括發光裝置，所述模塊帽蓋至少部分地覆蓋所述發光裝置并包括位于所述發光裝置之上的第一開口，所述發光裝置例如為所述至少一個組件中的一個。

14、在一實施例中，所述光學傳感器模塊還包括玻璃，所述玻璃位于第一開口中或位于第一開口與發光裝置之間，和/或覆蓋第一開口，并適于傳輸由發光裝置發射的光信號，所述玻璃包括與所述至少一個組件中的第一組件對應的導電跡線，所述連接撓性件與導電跡線電耦合，例如通過經導電線接合形成的導電線。

15、在一實施例中，所述至少一個組件中的第二組件位于連接撓性件上。例如，第二組件包括所述發光裝置的至少一部分。

16、在一實施例中，所述連接撓性件至少包括適于接收所述第二組件的凹部。

17、在一實施例中，所述連接柔性件包括：

18、-至少一個端部部分，被配置為與基板連接，第二導電焊盤和絕緣元件定義在至少一個端部部分中，以及

19、-上部部分，所述上部部分至少部分地與所述模塊帽蓋的內表面接觸，所述凹部定義于所述上部部分中。

20、在一實施例中，所述連接撓性件包括兩個端部部分和兩個互連部分，其中每個端部部分通過其中一個互連部分連接到上部部分，每個互連部分基本垂直于上部部分設置。

21、在一實施例中，所述連接撓性件包括：

22、-第一金屬層，電耦合到第二元件，例如通過導電線，第一金屬層被所述至少一個電介質層中的第一電介質層覆蓋；

23、-第二金屬層，配置為與地連接，所述第二金屬層被所述至少一個電介質層中的第二電介質層覆蓋；

24、-第三金屬層，位于所述凹部中并與第一金屬層電隔離，第二組件連接至第三金屬層，例如位于第三金屬層上；

25、-電介質芯，插在第一金屬層和第二金屬層之間；和

26、-至少一個連接通孔，定義在電介質芯中并將第三金屬層電耦合到第二金屬層。優選地，所述第一金屬層、第二金屬層和/或第三金屬層是所述連接撓性件的所述至少一個金屬層中的某些金屬層。

27、在一實施例中，所述凹部穿過第一電介質層和第一金屬層的整個厚度直至電介質芯。

28、在一實施例中，所述連接撓性件包括多個接合焊盤，所述接合焊盤定義在所述連接撓性件的上部部分上，每個接合焊盤被配置為例如通過導電線與所述第二組件電耦合。

29、在一實施例中，接合焊盤穿過第一電介質層的整個厚度直至第一金屬層。

技術特征：

1.一種光學傳感器模塊，包括：

2.如權利要求1所述光學傳感器模塊，其中：

3.如權利要求1所述的光學傳感器模塊，其中所述連接撓性件的所述至少一個金屬層包括多個第二導電焊盤，例如在多個第二導電焊盤中結束，所述多個第二導電焊盤適于與基板的多個第一導電焊盤耦合；和

4.如權利要求1所述的光學傳感器模塊，進一步包括發光裝置，所述模塊帽蓋至少部分地覆蓋所述發光裝置并包括位于所述發光裝置之上的第一開口，所述發光裝置例如為所述至少一個組件中的一個。

5.如權利要求4所述的光學傳感器模塊，進一步包括玻璃，所述玻璃位于第一開口中或位于第一開口與發光裝置之間，和/或覆蓋第一開口，并適于傳輸由發光裝置發射的光信號，所述玻璃包括與所述至少一個組件中的第一組件對應的導電跡線，所述連接撓性件與導電跡線電耦合，例如通過經導線接合形成的導電線。

6.如權利要求1所述的光學傳感器模塊，其中所述至少一個組件中的第二組件位于連接撓性件上。

7.如權利要求6所述的光學傳感器模塊，其中所述連接撓性件至少包括適于接收所述第二組件的凹部。

8.如權利要求7所述的光學傳感器模塊，其中所述連接撓性件包括：

9.如權利要求8所述的光學傳感器模塊，其中所述連接撓性件包括兩個端部部分和兩個互連部分，其中每個端部部分通過其中一個互連部分連接到上部部分，每個互連部分基本垂直于上部部分設置。

10.如權利要求8所述的光學傳感器模塊，其中所述連接撓性件包括：

11.如權利要求10所述的光學傳感器模塊，其中所述凹部穿過第一電介質層和第一金屬層的整個厚度直至電介質芯。

12.如權利要求8所述的光學傳感器模塊，其中所述連接撓性件包括多個接合焊盤，所述多個接合焊盤定義在所述連接撓性件的上部部分上，每個接合焊盤被配置為例如通過導電線與所述第二組件電耦合。

13.如權利要求12所述的光學傳感器模塊，其中所述多個接合焊盤穿過第一電介質層整個厚度直至第一金屬層。

技術總結
本公開涉及光學傳感器模塊。提供一種光學傳感器模塊。示例性的光學傳感器模塊包括：基板，其包括第一導電焊盤；組裝在基板上的模塊帽蓋；連接撓性件，并入在模塊帽蓋中，該連接撓性件適于將第一導電焊盤中的至少一個電耦合至安裝在模塊帽蓋上和/或模塊帽蓋內的至少一個組件；所述連接撓性件包括至少一個金屬層，所述至少一個金屬層被至少一個電介質層覆蓋或被包封在至少一個電介質層中。

技術研發人員：毛延?xùn)|,張達敏,F·威廉姆斯
受保護的技術使用者：意法半導體國際公司
技術研發日：
技術公布日：2025/4/24
