本發明涉及加熱墊領域，具體是涉及一種電池模組用加熱墊。

背景技術：

1、電池模組配合加熱墊使用的主要目的是為了保證電池在不同環境條件下的工作性能，這是由于在寒冷的環境中，尤其是溫度低于0℃時，鋰離子電池等化學電池的電解液粘度增加，離子遷移能力下降，從而導致電池容量衰減，充放電效率降低，甚至可能發生電池內部短路或膨脹等問題，且鋰離子電池在低溫下充電時可能會產生金屬鋰沉積，導致電池內部短路，從而影響電池壽命甚至造成安全隱患，加熱墊可以有效地提高電池的溫度，確保電池在低溫環境下仍能正常工作；

2、現有的電池模組所使用的加熱墊一般由加熱元件材料、絕緣材料、導熱材料、溫控和傳感器材料組成，其中，加熱元件材料、絕緣材料和導熱材料通過層壓技術進行整合，在此過程中，這種技術通過在高溫或高壓下將不同材料層疊在一起，確保各層之間的良好結合，但不同材料的粘合性以及熱膨脹系數在相同溫度下會存在偏差，導致層壓后的加熱墊在使用過程中可能會出現剝離、開裂或分層現象，而這通常發生在加熱元件與絕緣材料、導熱層與外保護層之間。

技術實現思路

1、有鑒于此，本發明的目的在于提出一種電池模組用加熱墊，以解決組成加熱墊的加熱元件材料、絕緣材料和導熱材料通過層壓技術進行整合的過程種，由于不同材料的粘合性以及熱膨脹系數在相同溫度下會存在偏差，導致層壓后的加熱墊在使用過程中可能會出現剝離、開裂或分層現象的技術問題。

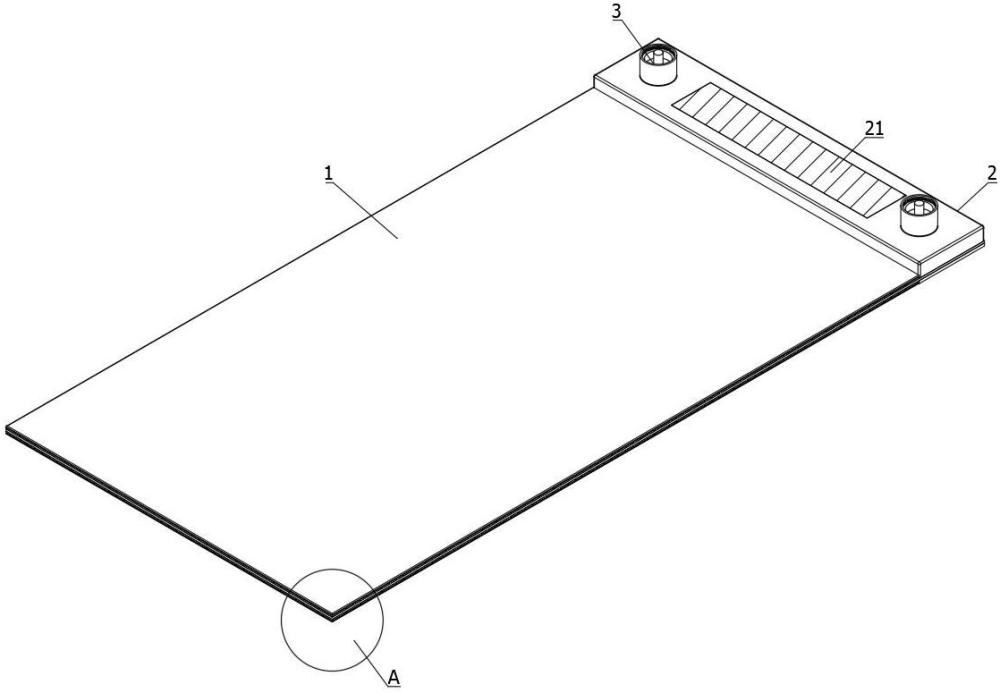

2、基于上述目的，本發明提供了一種電池模組用加熱墊，包括提供熱源的加熱墊本體和用以控制加熱墊本體溫度的溫控器，所述加熱墊本體包括加熱層，加熱層兩面壓合有硅膠層，溫控器內部固定有用以連接電源的對接組件；

3、所述加熱層包括pi膜，pi膜內部固定設置有觸點和電熱絲，pi膜表面固定有用以增強加熱層和硅膠層粘合性的邊框，邊框邊角開設有對接槽，邊框表面還開設有凹槽和排氣孔；

4、所述硅膠層包括外表層，外表層底面設有用以與對接槽和凹槽相嵌合的對接柱和凸條，外表層底面還設有與pi膜表面相接觸的壓合面；

5、所述對接組件包括旋套，旋套內部設有內座，內座內部卡接有拔插件，拔插件內部固定有用以導電的極柱，極柱底端插接有與觸點相接觸的觸塊。

6、優選的，所述邊框、對接柱和凸條均為泡沫聚氨酯所制成的部件。

7、優選的，所述外表層為玻璃纖維編織成型的部件，壓合面為硅膠所制成的部件。

8、優選的，所述旋套內壁攻絲成型有內螺紋，外螺紋外表面套絲成型有外螺紋，旋套與內座通過內螺紋和外螺紋相連接。

9、優選的，所述拔插件外表面開設有繞其軸線一圈的環槽，內座上開設有多組通槽，通槽內部固定有固定片，固定片一側設有第一彈簧，固定片內部滑動設置有導向柱，導向柱一端設有嵌合在環槽種的卡塊。

10、優選的，所述內座內部固定設置有固定環，固定環表面設置有第二彈簧，第二彈簧與觸塊相連接。

11、優選的，所述溫控器內部還固定設置有顯示屏。

12、本發明的有益效果：

13、本發明通過邊框上開設的對接槽與外表層底面設置的對接柱使得加熱層和硅膠層在拼合的過程中能夠先一步的找準合適的位置，同時配合凹槽與凸條的嵌合，可有效的避免在壓合的過程中，因受力不均勻導致加熱層和硅膠層之間發生相對位移的現象，邊框一端開設的排氣孔在加熱層和硅膠層壓合時，可對二者的接觸面起到一個緩慢的排氣作用，避免壓合過快導致加熱層與硅膠層接觸面間的出現空氣并未被排盡的問題，拔插件內部固定的極柱與觸塊為插接結構，當拔插件帶動極柱向上運動后，觸塊會與觸點自動斷開，避免斷電后，極柱內部殘留的電流仍會流入電熱絲中，有效的提升了加熱墊使用和檢修時的安全性。

技術特征：

1.一種電池模組用加熱墊，包括提供熱源的加熱墊本體和用以控制加熱墊本體溫度的溫控器，其特征在于，所述加熱墊本體包括加熱層，加熱層兩面壓合有硅膠層，溫控器內部固定有用以連接電源的對接組件；

2.根據權利要求1所述的一種電池模組用加熱墊，其特征在于，所述邊框、對接柱和凸條均為泡沫聚氨酯所制成的部件。

3.根據權利要求1所述的一種電池模組用加熱墊，其特征在于，所述外表層為玻璃纖維編織成型的部件，壓合面為硅膠所制成的部件。

4.根據權利要求1所述的一種電池模組用加熱墊，其特征在于，所述旋套內壁攻絲成型有內螺紋，外螺紋外表面套絲成型有外螺紋，旋套與內座通過內螺紋和外螺紋相連接。

5.根據權利要求4所述的一種電池模組用加熱墊，其特征在于，所述拔插件外表面開設有繞其軸線一圈的環槽，內座上開設有多組通槽，通槽內部固定有固定片，固定片一側設有第一彈簧，固定片內部滑動設置有導向柱，導向柱一端設有嵌合在環槽種的卡塊。

6.根據權利要求1所述的一種電池模組用加熱墊，其特征在于，所述內座內部固定設置有固定環，固定環表面設置有第二彈簧，第二彈簧與觸塊相連接。

7.根據權利要求1所述的一種電池模組用加熱墊，其特征在于，所述溫控器內部還固定設置有顯示屏。

技術總結
本發明涉及加熱墊領域，具體是涉及一種電池模組用加熱墊，包括熱墊本體，加熱墊本體包括加熱層和膠層，加熱層包括PI膜，PI膜表面固定有用以增強加熱層和硅膠層粘合性的邊框，邊框邊角開設有對接槽，邊框表面還開設有凹槽和排氣孔，硅膠層包括外表層，外表層底面設有用以與對接槽和凹槽相嵌合的對接柱和凸條，本發明通過邊框上開設的對接槽與外表層底面設置的對接柱，同時配合凹槽與凸條的嵌合，可有效的避免在壓合的過程中，因受力不均勻導致加熱層和硅膠層之間發生相對位移的現象，邊框一端開設的排氣孔在加熱層和硅膠層壓合時，可對二者的接觸面起到一個緩慢的排氣作用，避免壓合過快導致加熱層與硅膠層接觸面間的出現空氣并未被排盡的問題。

技術研發人員：張國平
受保護的技術使用者：蘇州裕融電子材料有限公司
技術研發日：
技術公布日：2025/4/28
