本申請涉及動力電池，具體涉及一種電池箱和電池。

背景技術：

1、相關技術中，電池箱的底板和側框架之間相互焊接，側框架通過多個側板相互焊接形成。在需要對電池箱內部的元器件進行維修時，由于側框架無法從底板上拆卸下來，導致工作人員的可操作空間較小，影響維修效率。

技術實現思路

1、為了解決上述技術問題，本申請的實施例提供了一種電池箱和電池，其在維修時，可以將側框架從底板上拆卸下來，使得容納腔的四周均暴露出電芯，有效地擴大了工作人員的可操作空間，提高了維修效率。

2、第一方面，提供了一種電池箱，包括：

3、底板；

4、側框架，與所述底板可拆卸連接，所述側框架與所述底板圍合形成容置電芯的容納腔；

5、其中，在所述側框架與所述底板拆離后，所述容納腔的四周均暴露出所述電芯。

6、根據本申請的第一方面，所述底板設有多個滑槽，多個所述滑槽沿所述底板的周向分布；

7、所述側框架包括多個側板，多個所述側板首尾連接，多個所述側板與多個所述滑槽一一對應，所述側板與對應的所述滑槽滑動配合，所述側板用于從所述滑槽的一端滑入或者滑出，以裝配于所述底板上或者脫離所述底板。

8、根據本申請的第一方面，所述滑槽的橫截面形成“凸”字形截面，所述側板的底部設有滑塊，所述滑塊為與所述滑槽配合的“凸”字形結構，所述滑槽的頂壁用于限制所述滑塊從所述滑槽的頂部脫離所述滑槽。

9、根據本申請的第一方面，所述電池箱還包括：

10、連接合頁，包括相互連接的第一連接片和第二連接片；

11、第一緊固件；

12、第二緊固件；

13、在相鄰的兩個所述側板中，所述第一緊固件可拆卸地連接所述第一連接片和其中一個所述側板，所述第二緊固件可拆卸地連接所述第二連接片和另外一個所述側板。

14、根據本申請的第一方面，在相鄰的兩個所述側板中，其中一個所述側板的端壁設有第一連接孔，另一個所述側板的側壁設有第二連接孔，所述第一連接孔與所述第二連接孔對應連通；

15、所述電池箱還包括第三緊固件，可拆卸地配合于所述第一連接孔和所述第二連接孔。

16、根據本申請的第一方面，所述側框架靠近所述容納腔的一側凸設有連接壁，所述連接壁設有第三連接孔，所述底板設有第四連接孔，所述底板設于所述連接壁的上側或者下側，所述第三連接孔與所述第四連接孔對應連通；

17、所述電池箱還包括第四緊固件，可拆卸地配合于所述第三連接孔和所述第四連接孔。

18、根據本申請的第一方面，所述底板凸設有多個冷卻塊，每個所述冷卻塊設有冷卻通道，多個所述冷卻塊用于對所述電芯冷卻散熱。

19、根據本申請的第一方面，多個所述冷卻塊包括第一部分冷卻塊和第二部分冷卻塊，所述第一部分冷卻塊的高度大于所述第二部分冷卻塊的高度，且所述第一部分冷卻塊用于頂持所述電芯。

20、根據本申請的第一方面，所述電池箱還包括集流塊，所述集流塊設于所述底板上，所述集流塊設有集流通道，所述集流塊連接多個所述冷卻塊，所述集流通道連通多個所述冷卻通道。

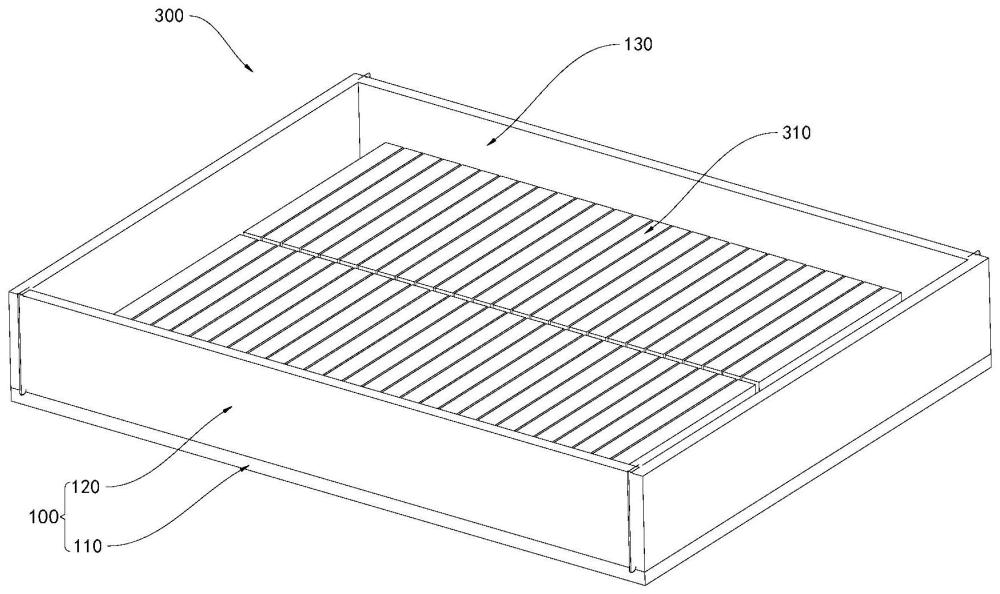

21、第二方面，還提供了一種電池，包括：

22、電芯；

23、如前實施例所述的電池箱，所述電芯設于所述容納腔內。

24、本申請實施例提供的電池箱和電池，其包括底板和側框架，側框架與底板可拆卸連接，側框架與底板圍合形成容置電芯的容納腔，在需要對容納腔內的元器件進行維修時，可以將側框架與底板相互拆離，容納腔的四周均暴露出電芯，這樣，工作人員可以在不同的方位上對元器件進行維修，有效地擴大了工作人員的可操作空間，從而提高了維修效率。

技術特征：

1.一種電池箱，其特征在于，包括：

2.根據權利要求1所述的電池箱，其特征在于，所述底板(110)設有多個滑槽(111)，多個所述滑槽(111)沿所述底板(110)的周向分布；

3.根據權利要求2所述的電池箱，其特征在于，所述滑槽(111)的橫截面形成“凸”字形截面，所述側板(121)的底部設有滑塊(122)，所述滑塊(122)為與所述滑槽(111)配合的“凸”字形結構，所述滑槽(111)的頂壁用于限制所述滑塊(122)從所述滑槽(111)的頂部脫離所述滑槽(111)。

4.根據權利要求2所述的電池箱，其特征在于，所述電池箱還包括：

5.根據權利要求2所述的電池箱，其特征在于，在相鄰的兩個所述側板(121)中，其中一個所述側板(121)的端壁設有第一連接孔(123)，另一個所述側板(121)的側壁設有第二連接孔(124)，所述第一連接孔(123)與所述第二連接孔(124)對應連通；

6.根據權利要求1所述的電池箱，其特征在于，所述側框架(120)靠近所述容納腔(130)的一側凸設有連接壁(125)，所述連接壁(125)設有第三連接孔(126)，所述底板(110)設有第四連接孔(112)，所述底板(110)設于所述連接壁(125)的上側或者下側，所述第三連接孔(126)與所述第四連接孔(112)對應連通；

7.根據權利要求1至6中任一項所述的電池箱，其特征在于，所述底板(110)凸設有多個冷卻塊(190)，每個所述冷卻塊(190)設有冷卻通道(191)，多個所述冷卻塊(190)用于對所述電芯(310)冷卻散熱。

8.根據權利要求7所述的電池箱，其特征在于，多個所述冷卻塊(190)包括第一部分冷卻塊(210)和第二部分冷卻塊(220)，所述第一部分冷卻塊(210)的高度大于所述第二部分冷卻塊(220)的高度，且所述第一部分冷卻塊(210)用于頂持所述電芯(310)。

9.根據權利要求7所述的電池箱，其特征在于，所述電池箱還包括集流塊(200)，所述集流塊(200)設于所述底板(110)上，所述集流塊(200)設有集流通道(201)，所述集流塊(200)連接多個所述冷卻塊(190)，所述集流通道(201)連通多個所述冷卻通道(191)。

10.一種電池，其特征在于，包括：

技術總結
本申請涉及一種電池箱和電池，涉及動力電池技術領域，該電池箱包括底板和側框架，側框架與底板可拆卸連接，側框架與底板圍合形成容置電芯的容納腔；其中，在側框架與底板拆離后，容納腔的四周均暴露出電芯。該電池箱和電池在維修時，可以將側框架從底板上拆卸下來，使得容納腔的四周均暴露出電芯，有效地擴大了工作人員的可操作空間，提高了維修效率。

技術研發人員：呂思琦,杜俊豐,程振醒,於洪將
受保護的技術使用者：江蘇正力新能電池技術股份有限公司
技術研發日：20240226
技術公布日：2025/4/28
