本申請涉及電池，尤其涉及一種極片及電芯。

背景技術：

1、隨著信息時代的迅猛發展，鋰電池的高速發展也隨之而來。近年，人們對電子產品性能提出更高的要求，因此具有大容量、高能量密度、滿足快速充放電的高性能鋰離子二次電池受到廣泛關注。

2、相關技術中，極片包括集流體以及設置于集流體厚度方向上的活性物質層。通常，在活性物質層和集流體之間設置涂炭層，以降低活性物質層和集流體的接觸阻抗，從而達到降低電芯dcr(直流電阻)的目的，進而可獲得降低電芯內部產熱的效果。由此，可提升電芯的倍率性能。

3、而在電池使用過程中，集流體會膨脹，從而使得正負極片的活性物質層互相靠近并擠壓，進而導致正負極片之間的電解液存儲空間減少，且在正負極片的活性物質層互相擠壓時，活性物質層中的電極液被壓出。由此，會導致正負極片的浸潤不足，不利于電池正常工作。

技術實現思路

1、有鑒于此，本申請提供一種極片及電芯，用以改善電池使用過程中電解液浸潤極片較差的問題。

2、而本申請為解決上述技術問題所采用的技術方案為：

3、第一方面，本申請實施例提供一種極片，包括集流體、涂炭層及活性物質層，所述涂炭層設置于所述集流體的表面，所述活性物質層設置于所述涂炭層背離所述集流體的一側，所述涂炭層朝向所述活性物質層的一側開設有溝槽部。

4、本申請部分實施例中，沿所述極片的厚度方向，所述溝槽部貫穿所述涂炭層的兩側。

5、本申請部分實施例中，所述溝槽部的延伸方向平行于所述極片的長度方向。

6、本申請部分實施例中，所述溝槽部的延伸方向平行于所述極片的寬度方向。

7、本申請部分實施例中，所述溝槽部包括多個第一溝槽和多個第二溝槽，所述多個第一溝槽沿所述極片的長度方向依次設置，所述多個第二溝槽沿所述極片的寬度方向依次設置，且所述多個第一溝槽和所述多個第二溝槽交錯設置。

8、本申請部分實施例中，所述溝槽部沿其延伸方向的兩端與外部空間連通，或，所述溝槽部的兩端端部閉合設置。

9、本申請部分實施例中，所述溝槽部的寬度為w，滿足：0.1mm≤w≤10mm。

10、本申請部分實施例中，所述涂炭層的厚度為d，滿足：1μm≤d≤2μm。

11、本申請部分實施例中，相鄰所述溝槽部之間的距離為c，滿足：0＜c≤5mm。

12、本申請部分實施例中，所述涂炭層包括第一涂炭層和第二涂炭層，所述第一涂炭層和所述第二涂炭層分別位于所述集流體的兩側，所述活性物質層包括第一活性物質層和第二活性物質層，所述第一活性物質層和所述第二活性物質層分別位于所述第一涂炭層或所述第二涂炭層背離所述集流體的一側。

13、第二方面，本申請實施例還提供一種電芯，所述電芯包括上述任一項所述的極片。

14、綜上，由于采用了上述技術方案，本申請至少包括如下有益效果：

15、本申請所提供的一種極片及電芯，通過在涂炭層朝向活性物質層的一側設置存儲電解液的溝槽部，從而在集流體膨脹使得正負極片的活性物質層互相擠壓時，活性物質層可從溝槽部中吸入電解液，以補充活性物質層所需，進而可改善極片膨脹狀態下的浸潤效果，以利于提高電池的可靠性。

16、附圖說明

17、為了更清楚地說明本申請實施例的技術方案，下面將對實施例的附圖作簡單介紹，顯而易見地，下面描述中的附圖僅僅涉及本申請的一些實施例，而非對本申請的限制，其中：

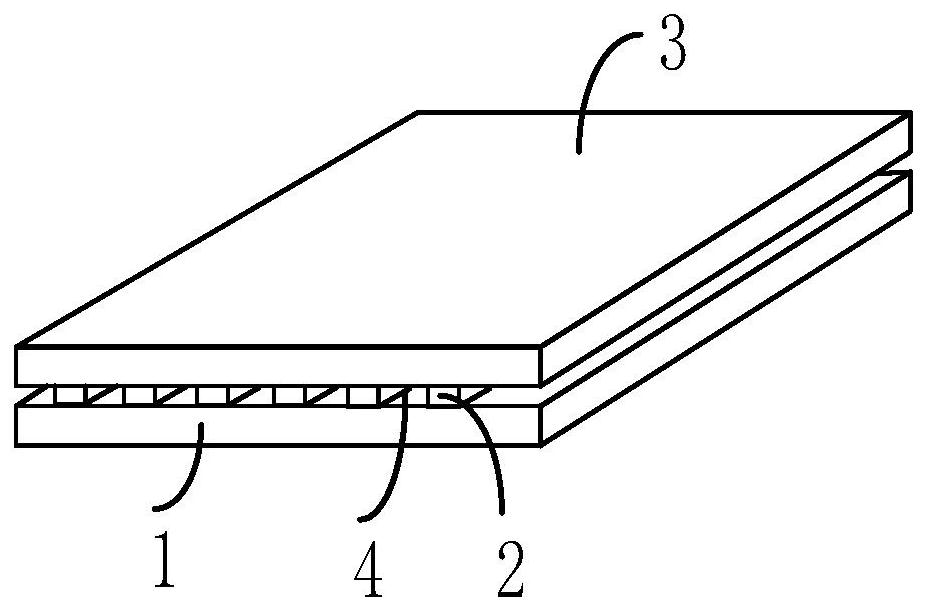

18、圖1為本申請實施例所提供的極片的一種結構示意圖；

19、圖2為本申請實施例所提供的極片的一種剖面示意圖；

20、圖3為本申請實施例所提供的圖2中極片的電解液流動示意圖；

21、圖4為本申請實施例所提供的極片的另一種剖面示意圖；

22、圖5為本申請實施例所提供的圖4中極片的電解液流動示意圖。

技術特征：

1.一種極片，其特征在于，包括集流體(1)、涂炭層(2)及活性物質層(3)，所述涂炭層(2)設置于所述集流體(1)的表面，所述活性物質層(3)設置于所述涂炭層(2)背離所述集流體(1)的一側，所述涂炭層(2)朝向所述活性物質層(3)的一側開設有溝槽部(4)。

2.根據權利要求1所述的極片，其特征在于，所述溝槽部(4)的延伸方向平行于所述極片的長度方向。

3.根據權利要求1所述的極片，其特征在于，所述溝槽部(4)的延伸方向平行于所述極片的寬度方向。

4.根據權利要求1所述的極片，其特征在于，所述溝槽部(4)包括多個第一溝槽和多個第二溝槽，所述多個第一溝槽沿所述極片的長度方向依次設置，所述多個第二溝槽沿所述極片的寬度方向依次設置，且所述多個第一溝槽和所述多個第二溝槽交錯設置。

5.根據權利要求1-4任一項所述的極片，其特征在于，所述溝槽部(4)沿其延伸方向的兩端與外部空間連通，或，所述溝槽部(4)的兩端端部閉合設置。

6.根據權利要求1-5任一項所述的極片，其特征在于，所述溝槽部(4)的寬度為w，滿足：0.1mm≤w≤10mm。

7.根據權利要求1-5任一項所述的極片，其特征在于，所述涂炭層(2)的厚度為d，滿足：1μm≤d≤2μm。

8.根據權利要求1-5任一項所述的極片，其特征在于，相鄰所述溝槽部(4)之間最小的距離為c，滿足：0＜c≤5mm。

9.根據權利要求1-5任一項所述的極片，其特征在于，所述涂炭層(2)包括第一涂炭層(21)和第二涂炭層(22)，所述第一涂炭層(21)和所述第二涂炭層(22)分別位于所述集流體(1)的兩側，所述活性物質層(3)包括第一活性物質層(31)和第二活性物質層(32)，所述第一活性物質層(31)和所述第二活性物質層(32)分別位于所述第一涂炭層(21)和所述第二涂炭層(22)背離所述集流體(1)的一側。

10.一種電芯，其特征在于，包括如權利要求1-9任一項所述的極片。

技術總結
本申請提供了一種極片及電芯，涉及電池技術領域。包括集流體、涂炭層及活性物質層，所述涂炭層設置于所述集流體的表面，所述活性物質層設置于所述涂炭層背離所述集流體的一側，所述涂炭層朝向所述活性物質層的一側開設有溝槽部。在本申請中，通過在涂炭層朝向活性物質層的一側設置溝槽部，可以改善電池使用過程中電解液浸潤極片較差的問題。

技術研發人員：曾學品,曾漢民,鄒志群
受保護的技術使用者：惠州億緯動力電池有限公司
技術研發日：20240315
技術公布日：2025/4/28
