：本技術涉及磁鐵，尤其涉及一種階梯狀磁鐵。

背景技術

0、
背景技術：

1、磁鐵是指可以產生磁場的物質或材料，因?yàn)槠涮赜械拇判裕沟闷湓诂F(xiàn)代工業和電子技術領域得到廣泛的應用，同時因?yàn)閹в写判缘牟牧夏芎芎玫馁N附在鐵制品上，所以磁鐵是當今世界廣泛使用的一種基礎電子元件和電器元件，主要應用于電腦、手機、電視、汽車、通訊、玩具、音響、自動化設備、核磁共振成像等。

2、現有普通的磁鐵大部分為長方體狀或圓柱狀，在運用于抽屜或門柜上時，大多數的做法是通過在磁鐵的一面粘附雙面膠來將磁鐵固定設置于抽屜或門柜上，以便實現磁吸抽屜或磁吸門柜；然而通過普通磁鐵結合雙面膠的方式來實現磁鐵安裝于抽屜或門柜上，磁鐵安裝不牢固、容易發生掉落并影響磁吸功能的正常使用。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的就是針對現有技術存在的不足而提供一種階梯狀磁鐵，整體呈階梯狀，能夠牢固地安裝于抽屜或門柜上，不存在磁鐵發生掉落的情況，能夠很好地保證磁吸功能正常且長久的使用。

2、為了實現上述目的，本實用新型采用的技術方案是：一種階梯狀磁鐵，包括塑料支架、設置于塑料支架一側的磁鐵塊，塑料支架與磁鐵塊整體呈階梯狀，所述塑料支架遠離磁鐵塊的一側成型有安裝孔，磁鐵塊包括磁鐵本體、裹設于磁鐵本體外表面的耐腐蝕電鍍保護層，耐腐蝕電鍍保護層與塑料支架相連接的部位成型有多個納米孔并形成納米孔表面，塑料支架通過一體注塑成型的方式與耐腐蝕電鍍保護層的納米孔表面緊密結合并形成一體結構。

3、對上述方案的進一步改進為，所述安裝孔為條形孔。

4、對上述方案的進一步改進為，所述塑料支架整體為矩形體，塑料支架的四個角均為圓角結構。

5、對上述方案的進一步改進為，所述磁鐵塊整體為矩形體，磁鐵塊的四個角均為圓角結構。

6、對上述方案的進一步改進為，所述耐腐蝕電鍍保護層包括設置于磁鐵本體外表面的第一鍍鎳保護層。

7、對上述方案的進一步改進為，所述第一鍍鎳保護層的厚度為50-100μm。

8、對上述方案的進一步改進為，所述耐腐蝕電鍍保護層還包括設置于第一鍍鎳保護層外表面的第二鍍銅保護層。

9、對上述方案的進一步改進為，所述第二鍍銅保護層的厚度為20-50μm。

10、對上述方案的進一步改進為，所述耐腐蝕電鍍保護層還包括設置于第二鍍銅保護層外表面的第三鍍鎳保護層。

11、對上述方案的進一步改進為，所述第三鍍鎳保護層的厚度為50-100μm。

12、本實用新型有益效果在于：本實用新型提供的一種階梯狀磁鐵，包括塑料支架、設置于塑料支架一側的磁鐵塊，塑料支架與磁鐵塊整體呈階梯狀，所述塑料支架遠離磁鐵塊的一側成型有安裝孔，磁鐵塊包括磁鐵本體、裹設于磁鐵本體外表面的耐腐蝕電鍍保護層，耐腐蝕電鍍保護層與塑料支架相連接的部位成型有多個納米孔并形成納米孔表面，塑料支架通過一體注塑成型的方式與耐腐蝕電鍍保護層的納米孔表面緊密結合并形成一體結構；

13、相較于現有普通的磁鐵結合雙面膠的方式來實現安裝，本實用新型整體呈階梯狀，通過塑料支架上的安裝孔結合螺絲的方式來實現安裝，能夠牢固地安裝于抽屜或門柜上，不存在磁鐵發生掉落的情況，能夠很好地保證磁吸功能正常且長久的使用，通過耐腐蝕電鍍保護層能夠使磁鐵本體具有良好的耐腐蝕性能，能夠保證磁鐵本體不容易受到外部氧化并具有較長的使用壽命，塑料支架通過一體注塑成型的方式與耐腐蝕電鍍保護層的納米孔表面緊密結合并形成一體結構，能夠增強耐腐蝕電鍍保護層與塑料支架之間的結合力，從而使磁鐵塊能夠牢固地與塑料支架連接為一體、不易發生脫落，從而能夠更好地保證磁吸功能正常且長久的使用。

技術特征：

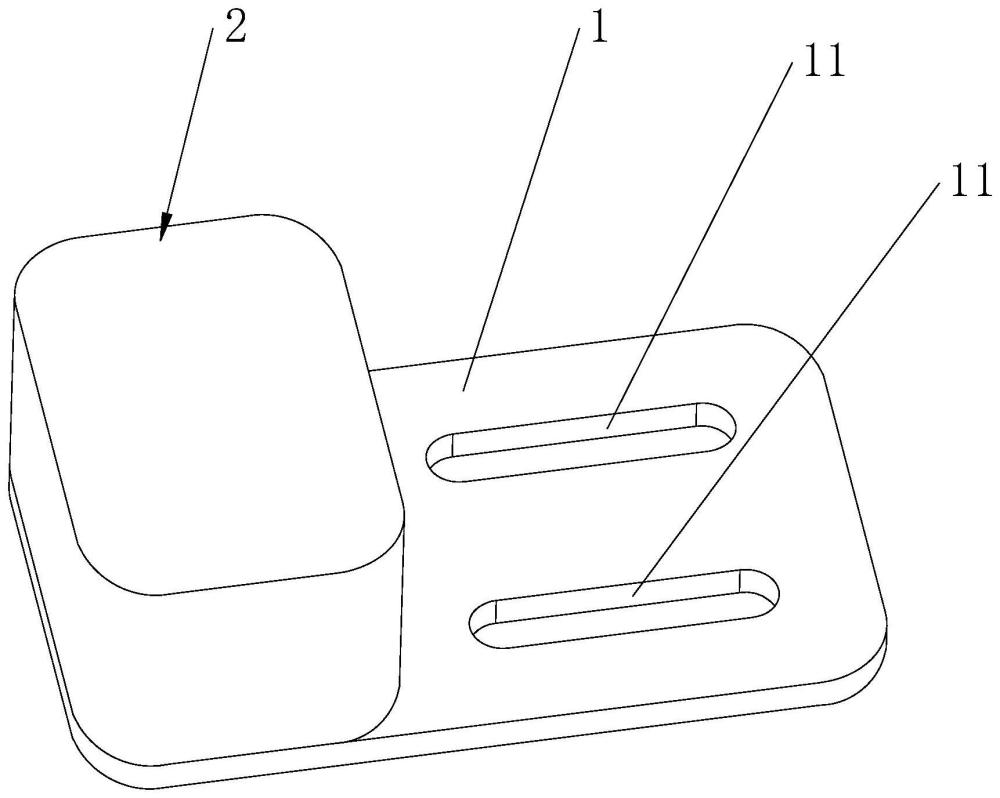

1.一種階梯狀磁鐵，其特征在于：包括塑料支架(1)、設置于塑料支架(1)一側的磁鐵塊(2)，塑料支架(1)與磁鐵塊(2)整體呈階梯狀，所述塑料支架(1)遠離磁鐵塊(2)的一側成型有安裝孔(11)，磁鐵塊(2)包括磁鐵本體(21)、裹設于磁鐵本體(21)外表面的耐腐蝕電鍍保護層(22)，耐腐蝕電鍍保護層(22)與塑料支架(1)相連接的部位成型有多個納米孔并形成納米孔表面，塑料支架(1)通過一體注塑成型的方式與耐腐蝕電鍍保護層(22)的納米孔表面緊密結合并形成一體結構。

2.根據權利要求1所述的一種階梯狀磁鐵，其特征在于：所述安裝孔(11)為條形孔。

3.根據權利要求1所述的一種階梯狀磁鐵，其特征在于：所述塑料支架(1)整體為矩形體，塑料支架(1)的四個角均為圓角結構。

4.根據權利要求1所述的一種階梯狀磁鐵，其特征在于：所述磁鐵塊(2)整體為矩形體，磁鐵塊(2)的四個角均為圓角結構。

5.根據權利要求1所述的一種階梯狀磁鐵，其特征在于：所述耐腐蝕電鍍保護層(22)包括設置于磁鐵本體(21)外表面的第一鍍鎳保護層(221)。

6.根據權利要求5所述的一種階梯狀磁鐵，其特征在于：所述第一鍍鎳保護層(221)的厚度為50-100μm。

7.根據權利要求5所述的一種階梯狀磁鐵，其特征在于：所述耐腐蝕電鍍保護層(22)還包括設置于第一鍍鎳保護層(221)外表面的第二鍍銅保護層(222)。

8.根據權利要求7所述的一種階梯狀磁鐵，其特征在于：所述第二鍍銅保護層(222)的厚度為20-50μm。

9.根據權利要求7所述的一種階梯狀磁鐵，其特征在于：所述耐腐蝕電鍍保護層(22)還包括設置于第二鍍銅保護層(222)外表面的第三鍍鎳保護層(223)。

10.根據權利要求9所述的一種階梯狀磁鐵，其特征在于：所述第三鍍鎳保護層(223)的厚度為50-100μm。

技術總結
本技術涉及磁鐵技術領域，尤其涉及一種階梯狀磁鐵，包括塑料支架、設置于塑料支架一側的磁鐵塊，塑料支架與磁鐵塊整體呈階梯狀，所述塑料支架遠離磁鐵塊的一側成型有安裝孔，磁鐵塊包括磁鐵本體、裹設于磁鐵本體外表面的耐腐蝕電鍍保護層，耐腐蝕電鍍保護層與塑料支架相連接的部位成型有多個納米孔并形成納米孔表面，塑料支架通過一體注塑成型的方式與耐腐蝕電鍍保護層的納米孔表面緊密結合并形成一體結構；本技術整體呈階梯狀，能夠牢固地安裝于抽屜或門柜上，不存在磁鐵發生掉落的情況，能夠很好地保證磁吸功能正常且長久的使用。

技術研發人員：夏傳永
受保護的技術使用者：東莞市新元磁鐵制品有限公司
技術研發日：20240416
技術公布日：2025/3/20
