本技術涉及電池散熱結構的，尤其是涉及一種儲能電池的散熱外殼結構。

背景技術：

1、儲能電池是一種通過化學反應將電能儲存起來，并在需要時通過反向化學反應釋放電能的設備。在充電時，儲能電池中的正極材料會發生氧化反應，負極材料會發生還原反應，將電能轉化為化學能儲存起來；而在放電時，正負極材料會發生相反的反應，將儲存的化學能轉化為電能輸出。儲能電池通常采用可充電電池技術，如鋰離子電池、鉛酸電池、鎳鎘電池、鎳氫電池等，目前使用較多的為鋰電池，鋰電池有著容量高，充放電功率大等優點。它們的主要應用領域廣泛，包括電力系統儲能、交通運輸儲能、分布式能源儲能以及電子設備儲能等。但是目前的儲能電池在充放電過程中會產生熱量，而目前很多的儲能電池一般為自然散熱，散熱效率不佳，容易使儲能電池溫度提高，降低使用安全性。

技術實現思路

1、為了提高散熱效果，本實用新型針對現有技術的問題提供一種儲能電池的散熱外殼結構。

2、本實用新型提供的一種儲能電池的散熱外殼結構，采用如下的技術方案：

3、一種儲能電池的散熱外殼結構，包括套設于儲能電池上的外殼，所述儲能電池與所述外殼之間設置有多片散熱鰭片，所述散熱鰭片的一側固定連接于所述儲能電池的側壁，所述散熱鰭片的另一側固定連接于所述外殼的內壁，所述外殼的兩端外側壁均設置有水管接頭。

4、優選的，所述外殼的一側外側壁設置有快插頭，所述外殼的另一側外側壁設置有快插口，所述快插頭與所述快插口插接配合。

5、優選的，所述散熱鰭片靠近于所述水管接頭的兩端均設置有通孔。

6、優選的，所述儲能電池的底部與所述外殼內壁之間設置有多片支撐鰭片，所述支撐鰭片的一側連接于所述儲能電池底部，所述支撐鰭片的另一側連接于所述外殼內壁。

7、優選的，多片所述支撐鰭片呈鋸齒狀排列。

8、優選的，所述外殼頂部相對的兩側均設置有彎折部，所述彎折部與所述儲能電池頂部密封連接。

9、綜上所述，本實用新型包括以下至少一種有益技術效果：

10、向快插頭上通入冷卻液流入外殼內，冷卻液將儲能電池產生的熱量吸走后，從快插口流出，而多個散熱鰭片能提高儲能電池的散熱面積，使得儲能電池的散熱效果更好。

技術特征：

1.一種儲能電池的散熱外殼結構，其特征在于：包括套設于儲能電池(1)上的外殼(2)，所述儲能電池(1)與所述外殼(2)之間設置有多片散熱鰭片(3)，所述散熱鰭片(3)的一側連接于所述儲能電池(1)的側壁，所述散熱鰭片(3)的另一側連接于所述外殼(2)的內壁，所述外殼(2)的兩端外側壁均設置有水管連接件。

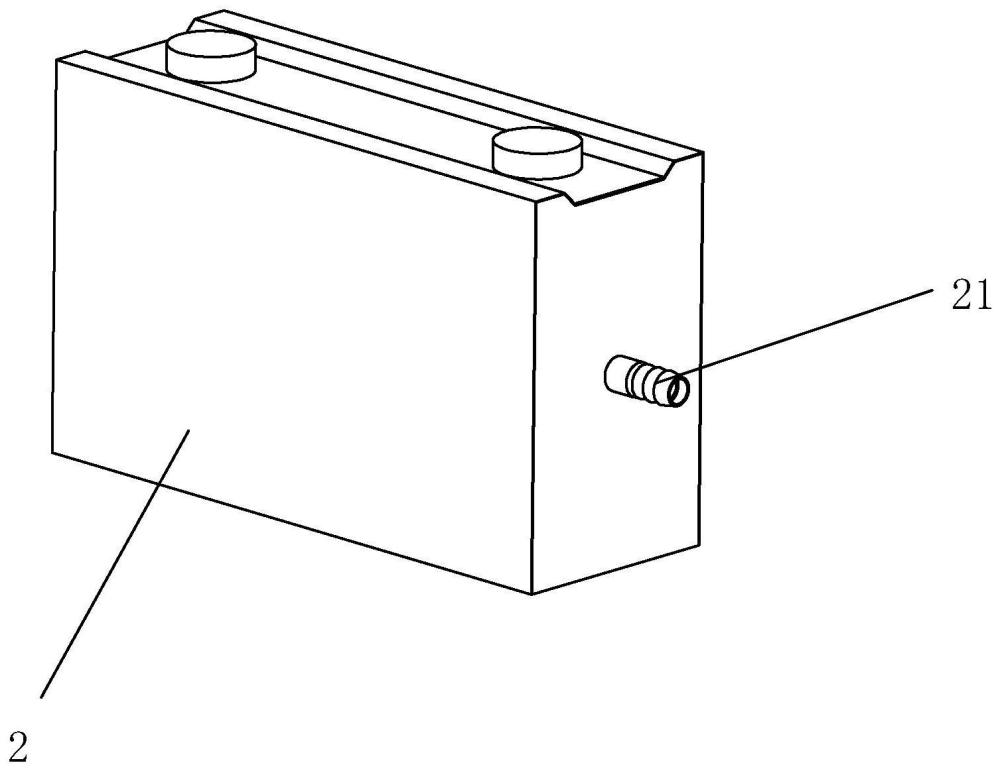

2.根據權利要求1所述的一種儲能電池的散熱外殼結構，其特征在于：所述水管連接件包括設置于所述外殼(2)的一端外側壁的快插頭(21)、以及設置于所述外殼(2)的另一端外側壁的快插口(22)，且所述快插頭(21)與所述快插口(22)插接配合。

3.根據權利要求1所述的一種儲能電池的散熱外殼結構，其特征在于：所述散熱鰭片(3)靠近于所述水管接頭的兩端均設置有通孔(31)。

4.根據權利要求1所述的一種儲能電池的散熱外殼結構，其特征在于：所述儲能電池(1)的底部與所述外殼(2)內壁之間設置有多片支撐鰭片(4)，所述支撐鰭片(4)的一側連接于所述儲能電池(1)底部，所述支撐鰭片(4)的另一側連接于所述外殼(2)內壁。

5.根據權利要求4所述的一種儲能電池的散熱外殼結構，其特征在于：多片所述支撐鰭片(4)呈鋸齒狀排列。

6.根據權利要求1所述的一種儲能電池的散熱外殼結構，其特征在于：所述外殼(2)頂部相對的兩側均設置有彎折部(23)，所述彎折部(23)與所述儲能電池(1)頂部密封連接。

技術總結
本技術涉及電池散熱結構的技術領域，尤其是涉及一種儲能電池的散熱外殼結構,其包括套設于儲能電池上的外殼，所述儲能電池與所述外殼之間設置有多片散熱鰭片，所述散熱鰭片的一側連接于所述儲能電池的側壁，所述散熱鰭片的另一側連接于所述外殼的內壁，所述外殼的兩端外側壁均設置有水管連接件，所述水管連接件包括設置于所述外殼的一端外側壁的快插頭、以及設置于所述外殼的另一端外側壁的快插口，且所述快插頭與所述快插口插接配合。本技術具有散熱效果更好的效果。

技術研發人員：徐金林,魯青林,唐苑欽
受保護的技術使用者：東莞市然然新能源科技有限公司
技術研發日：20240417
技術公布日：2025/4/28
