本技術涉及電力電纜，具體是一種防油低壓電力電纜。

背景技術：

1、電力電纜是用于傳輸和分配電能的電纜，電力電纜常用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線，各種絕緣的電力電纜，按電壓等級可分為中、低壓電力電纜(三十五千伏及以下)、高壓電纜(一百一十千伏以上)、超高壓電纜(兩百七十五至八百千伏)以及特高壓電纜(一千千伏及以上)，隨著電力工業也隨之迅猛發展，低壓電線電纜在許多行業得到了更廣泛的應用，在石油、化工領域使用時，低壓電力電纜長期處于含有油類及酸堿腐蝕溶液的惡劣環境中工作時，電纜容易被油液滲透，而油液中常常含有一些酸堿物質會對電纜進行腐蝕，為此我們設計了一種防油低壓電力電纜。

技術實現思路

1、本實用新型的目的在于提供一種防油低壓電力電纜，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種防油低壓電力電纜，包括無鹵聚乙烯絕緣層和導體，所述無鹵聚乙烯絕緣層的外部和內部分別設置有外防油層和內防油層，所述外防油層的外部設置有耐磨層，所述耐磨層的正剖面呈齒輪狀，所述內防油層的內部設置有鎧裝層，所述鎧裝層的內部設置有阻燃層，所述阻燃層的內部設置有耐腐蝕層，所述耐腐蝕層內設置有屏蔽層，所述屏蔽層內包裹有三個導體。

4、作為本實用新型進一步的方案：所述屏蔽層和耐腐蝕層之間設置有填充層，所述填充層的填充物為阻燃顆粒。

5、作為本實用新型再進一步的方案：所述導體包括銅導芯和絕緣層，所述絕緣層包裹在銅導芯的外部。

6、作為本實用新型再進一步的方案：所述填充層內設置有三根呈等邊三角形分布的加強鋼絲。

7、作為本實用新型再進一步的方案：所述無鹵聚乙烯絕緣層的厚度為3-5cm。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型通過設置外防油層和內防油層，內防油層和外防油層在無鹵聚乙烯絕緣層的內外形成雙層防油保護，提高低壓電力電纜在油污環境下使用過程中的耐油性，降低外部油污通過無鹵聚乙烯絕緣層向電纜內部滲透的概率，降低電纜受油污腐蝕的損傷程度，使得電纜具備優異的耐苛刻復雜惡劣工況環境的能力。

10、2、本實用新型通過在無鹵聚乙烯絕緣層外設置截面呈齒輪狀的耐磨層，齒輪狀的結構使得電纜在接觸地面時，齒牙端部與地面產生摩擦，由于齒牙端部是整個耐磨層最后的位置，因此使得耐磨層更耐磨，從而可以更長時間保護無鹵聚乙烯絕緣層不被磨損損壞，使得電纜更耐用。

技術特征：

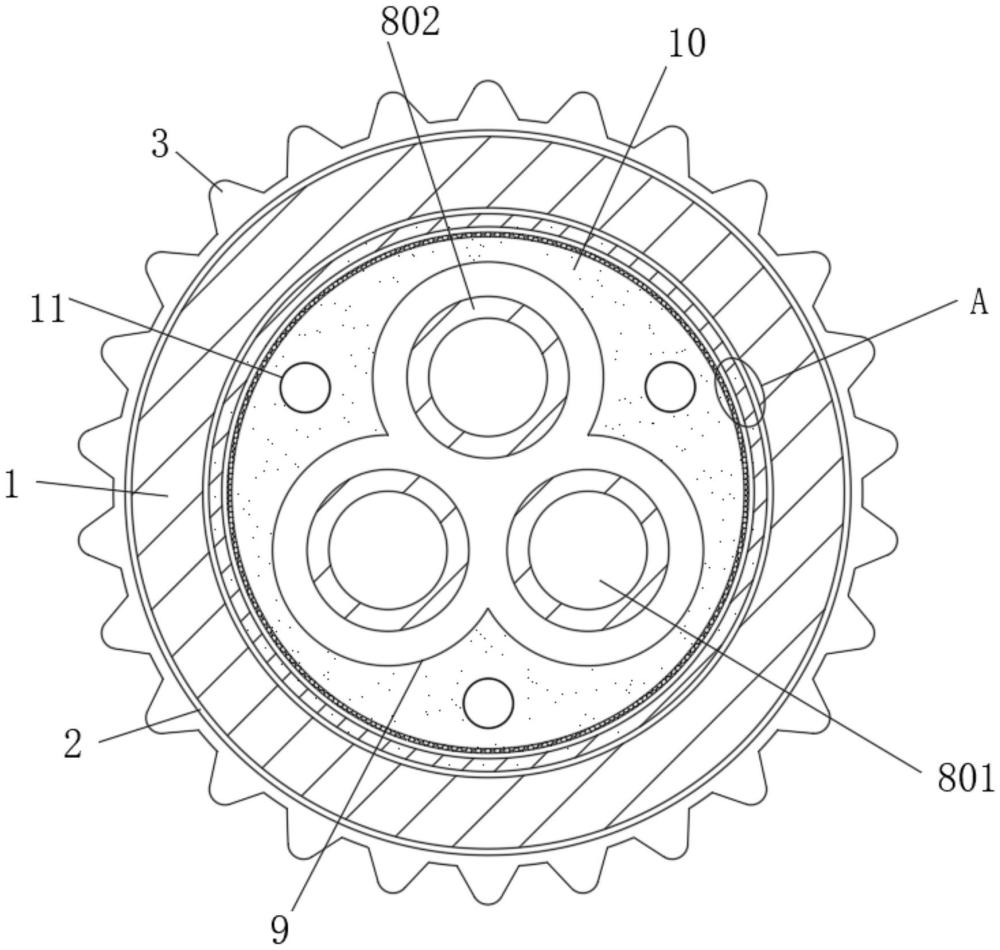

1.一種防油低壓電力電纜，包括無鹵聚乙烯絕緣層(1)和導體(8)，其特征在于：所述無鹵聚乙烯絕緣層(1)的外部和內部分別設置有外防油層(2)和內防油層(4)，所述外防油層(2)的外部設置有耐磨層(3)，所述耐磨層(3)的正剖面呈齒輪狀，所述內防油層(4)的內部設置有鎧裝層(5)，所述鎧裝層(5)的內部設置有阻燃層(6)，所述阻燃層(6)的內部設置有耐腐蝕層(7)，所述耐腐蝕層(7)內設置有屏蔽層(9)，所述屏蔽層(9)內包裹有三個導體(8)。

2.根據權利要求1所述的一種防油低壓電力電纜，其特征在于：所述屏蔽層(9)和耐腐蝕層(7)之間設置有填充層(10)，所述填充層(10)的填充物為阻燃顆粒。

3.根據權利要求1所述的一種防油低壓電力電纜，其特征在于：所述導體(8)包括銅導芯(801)和絕緣層(802)，所述絕緣層(802)包裹在銅導芯(801)的外部。

4.根據權利要求2所述的一種防油低壓電力電纜，其特征在于：所述填充層(10)內設置有三根呈等邊三角形分布的加強鋼絲(11)。

5.根據權利要求1所述的一種防油低壓電力電纜，其特征在于：所述無鹵聚乙烯絕緣層(1)的厚度為3-5cm。

技術總結
本技術公開了一種防油低壓電力電纜，涉及電力電纜技術領域，包括無鹵聚乙烯絕緣層和導體，所述無鹵聚乙烯絕緣層的外部和內部分別設置有外防油層和內防油層，所述外防油層的外部設置有耐磨層，所述耐磨層的正剖面呈齒輪狀，所述內防油層的內部設置有鎧裝層，所述鎧裝層的內部設置有阻燃層，所述阻燃層的內部設置有耐腐蝕層，本技術通過設置外防油層和內防油層，內防油層和外防油層在無鹵聚乙烯絕緣層的內外形成雙層防油保護，提高低壓電力電纜在油污環境下使用過程中的耐油性，降低外部油污通過無鹵聚乙烯絕緣層向電纜內部滲透的概率，降低電纜受油污腐蝕的損傷程度，使得電纜具備優異的耐苛刻復雜惡劣工況環境的能力。

技術研發人員：郭立兵,張龍,王賽,郭益華
受保護的技術使用者：綠水青山電纜河北有限公司
技術研發日：20240530
技術公布日：2025/4/28
