本技術涉及機器人，尤其涉及一種機器人關節傳動結構。

背景技術：

1、隨著自動化技術的快速發展，機器人作為一種重要的自動化設備，越來越得到重視，并且應用越來越廣泛。醫療用機器人作為機器人的一個重要分支，發展較為迅猛，越來越多的醫療用機器人被研發并在嚴格的測試后投入到市場，成為一線醫護人員和服務病患的得力助手。

2、由于醫療類應用場景的特殊性，其對醫療機器人的安全性和可靠性有著許多苛刻的要求，而決定醫療機器人運動性能的核心部件就是關節模組，因此，對于醫療機器人關節模組的操作精度和可靠性要求較高。相關技術的機器人關節模組中，電機轉子與減速器的輸入軸配合時，由于二者的同軸度誤差較大，導致關節模組在工作時產生的震動較大，影響關節模組的操作精度。

技術實現思路

1、有鑒于此，本實用新型提供一種機器人關節傳動結構，至少部分解決現有技術中存在的問題。

2、一種機器人關節傳動結構，設置于機器人關節內，所述機器人關節包括由上至下設置的電機組件、摩擦式制動組件、諧波減速器以及貫穿所述電機組件、摩擦式制動組件和諧波減速器的軸組，其中：

3、所述電機組件包括殼體、轉子、定子，其中，所述殼體為筒狀金屬結構，所述定子設置在所述殼體內壁上；

4、所述制動組件包括剎車片、剎車片固定件、制動本體，其中，所述制動本體與殼體連接，所述剎車片固定件與輸入軸連接，所述轉子套設在所述剎車片固定件上；

5、所述諧波減速器包括柔輪、鋼輪、減速器軸承、波發生器；

6、所述軸組包括同軸設置的輸入軸和輸出軸，還包括第一輸入軸承和第二輸入軸承，其中，所述輸出軸為空心軸，所述輸入軸套設于所述輸出軸上；

7、所述第一輸入軸承設置在所述輸入軸頂端與殼體之間，所述第二輸入軸承設置在所述輸入軸下部與所述制動本體之間。

8、優選的，在所述制動本體的下端面上設置有用于安裝所述第二輸入軸承的第二軸承安裝位，所述第二輸入軸承的內圈固定安裝于所述輸入軸下部。

9、優選的，所述軸組還包括輸入鎖緊螺母，所述輸入軸的上端設置有與所述輸入鎖緊螺母匹配的第一螺紋，所述輸入鎖緊螺母通過所述第一螺紋連接于所述輸入軸的上端，且所述輸入鎖緊螺母的下端與所述剎車片固定件上端抵接。

10、優選的，所述輸入鎖緊螺母上端設置有環形凸臺，在所述環形凸臺的外緣和內緣分別設置有外緣軸承安裝位和內緣軸承安裝位，所述第一輸入軸承的內圈安裝于所述外緣軸承安裝位，所述第一輸入軸承的外圈與所述殼體上端內壁配合。

11、優選的，所述輸入軸的下端設置安裝法蘭，所述波發生器裝配于所述安裝法蘭并與所述柔輪、鋼輪、減速器軸承構成諧波減速器。

12、優選的，所述輸出軸的下端為法蘭狀結構，所述輸出軸法蘭的上端面與所述鋼輪、所述減速器軸承的內圈固定連接。

13、優選的，所述軸組還包括輸出鎖緊螺母和第一輸出軸承，在所述輸出鎖緊螺母外緣設置有輸出軸承安裝位，所述第一輸出軸承設置于所述輸出軸承安裝位和所述內緣軸承安裝位。

14、優選的，所述輸出軸的上端高于所述輸入軸的上端，且在所述輸出軸的上端設置有與所述輸出鎖緊螺母匹配的第二螺紋。

15、優選的，所述剎車片固定件和所述制動本體均套設于所述輸入軸中部，其中，所述剎車片固定件固定于所述輸入軸上，所述制動本體的外緣沿直徑方向延伸至所述殼體的外表面并與所述殼體固定連接，所述剎車片連接于所述剎車片固定件的下端面上并與所述制動本體的上端面構成制動面。

16、優選的，所述柔輪的外緣沿直徑方向延伸至所述殼體的外表面并與所述殼體、所述制動本體以及所述減速器軸承的外圈固定連接。

17、本實用新型所述的機器人關節傳動結構，因在輸入軸的頂端以及輸入軸的下部分別設置有第一輸入軸承和第二輸入軸承，構成了對輸入軸的雙軸承支撐；因制動組件的制動面和電機組件的轉子均設置在輸入軸的雙軸承之間，所以這種輸入軸的雙軸承結構能大大提高電機驅動和制動的穩定性，防止輸入軸出現跳動或抖動，大大減小輸入軸的震動；

18、而且因采用摩擦式制動組件，在斷電時剎車片會自動抱緊制動本體進行制動，因而安全性和可靠性大大增加；另外，因制動組件設置在輸入軸的中部，因而在制動時，輸入軸受力較為均衡、軸跳動較小，制動穩定性好。

技術特征：

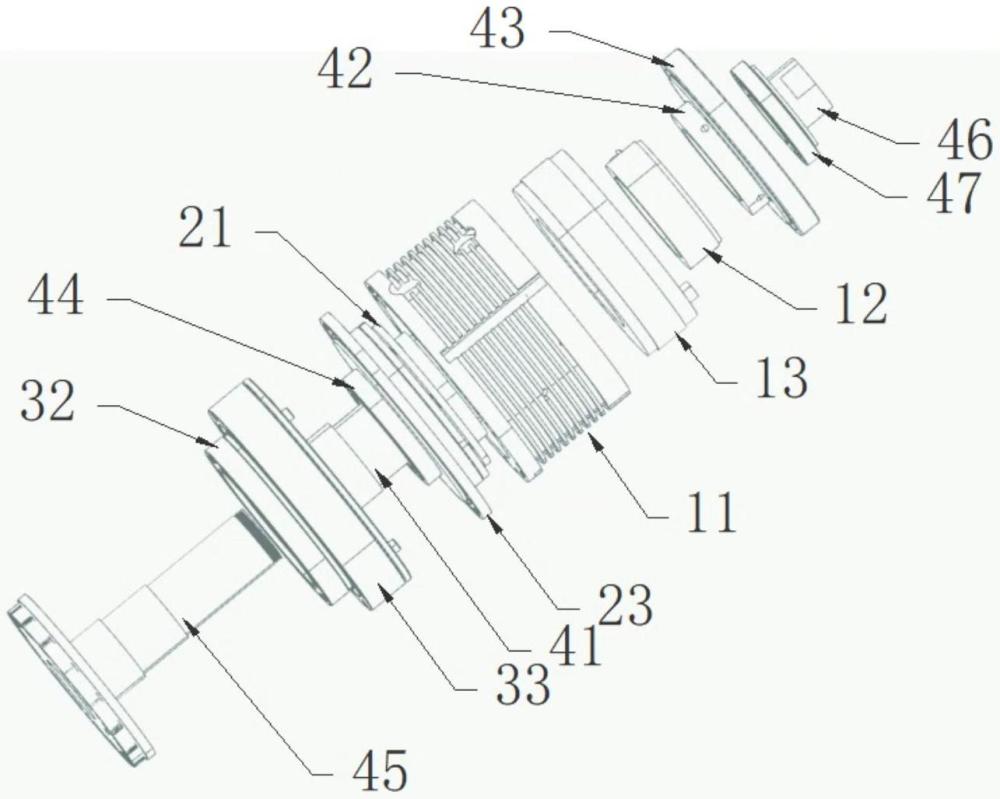

1.一種機器人關節傳動結構，設置于機器人關節內，其特征在于，所述機器人關節包括由上至下設置的電機組件(1)、摩擦式制動組件(2)、諧波減速器(3)以及貫穿所述電機組件(1)、摩擦式制動組件(2)和諧波減速器(3)的軸組(4)，其中：

2.根據權利要求1所述的機器人關節傳動結構，其特征在于，在所述制動本體(23)的下端面上設置有用于安裝所述第二輸入軸承(44)的第二軸承安裝位(231)，所述第二輸入軸承(44)的內圈固定安裝于所述輸入軸(41)下部。

3.根據權利要求1所述的機器人關節傳動結構，其特征在于，所述軸組(4)還包括輸入鎖緊螺母(42)，所述輸入軸(41)的上端設置有與所述輸入鎖緊螺母(42)匹配的第一螺紋(412)，所述輸入鎖緊螺母(42)通過所述第一螺紋(412)連接于所述輸入軸(41)的上端，且所述輸入鎖緊螺母(42)的下端與所述剎車片固定件(21)上端抵接。

4.根據權利要求3所述的機器人關節傳動結構，其特征在于，所述輸入鎖緊螺母(42)上端設置有環形凸臺，在所述環形凸臺的外緣和內緣分別設置有外緣軸承安裝位和內緣軸承安裝位，所述第一輸入軸承(43)的內圈安裝于所述外緣軸承安裝位，所述第一輸入軸承(43)的外圈與所述殼體(11)上端內壁配合。

5.根據權利要求1所述的機器人關節傳動結構，其特征在于，所述輸入軸(41)的下端設置安裝法蘭，所述波發生器(34)裝配于所述安裝法蘭并與所述柔輪(31)、鋼輪(32)、減速器軸承(33)構成諧波減速器(3)。

6.根據權利要求5所述的機器人關節傳動結構，其特征在于，所述輸出軸(45)的下端為法蘭狀結構，所述輸出軸(45)法蘭的上端面與所述鋼輪(32)、所述減速器軸承(33)的內圈固定連接。

7.根據權利要求4所述的機器人關節傳動結構，其特征在于，所述軸組(4)還包括輸出鎖緊螺母(46)和第一輸出軸承(47)，在所述輸出鎖緊螺母(46)外緣設置有輸出軸承安裝位，所述第一輸出軸承(47)設置于所述輸出軸承安裝位和所述內緣軸承安裝位。

8.根據權利要求7所述的機器人關節傳動結構，其特征在于，所述輸出軸(45)的上端高于所述輸入軸(41)的上端，且在所述輸出軸(45)的上端設置有與所述輸出鎖緊螺母(46)匹配的第二螺紋(451)。

9.根據權利要求1所述的機器人關節傳動結構，其特征在于，所述剎車片固定件(21)和所述制動本體(23)均套設于所述輸入軸(41)中部，其中，所述剎車片固定件(21)固定于所述輸入軸(41)上，所述制動本體(23)的外緣沿直徑方向延伸至所述殼體(11)的外表面并與所述殼體(11)固定連接，所述剎車片(22)連接于所述剎車片固定件(21)的下端面上并與所述制動本體(23)的上端面構成制動面。

10.根據權利要求1所述的機器人關節傳動結構，其特征在于，所述柔輪(31)的外緣沿直徑方向延伸至所述殼體(11)的外表面并與所述殼體(11)、所述制動本體(23)以及所述減速器軸承(33)的外圈固定連接。

技術總結
本技術涉及機器人技術領域，尤其涉及一種機器人傳動結構，其包括由上至下設置的電機組件、摩擦式制動組件、諧波減速器以及軸組，制動組件包括剎車片、剎車片固定件、制動本體，軸組包括同軸設置的輸入軸和輸出軸、第一輸入軸承和第二輸入軸承，輸出軸為空心軸，輸入軸套設于輸出軸上；第一輸入軸承設置在所述輸入軸頂端與殼體之間，第二輸入軸承設置在所述輸入軸下部。本技術所述的機器人關節傳動結構，構成了對輸入軸的雙軸承支撐所以能大大提高電機驅動和制動的穩定性，防止輸入軸出現跳動或抖動，大大減小輸入軸的震動。

技術研發人員：劉哲,王紅,梁錦棠,石金博,沙琪,俞春華,單杰,曹小貝
受保護的技術使用者：東莞市李群自動化技術有限公司
技術研發日：20240619
技術公布日：2025/4/28
