本技術涉及倉儲設備，特別是涉及一種用于立體倉庫的軌道機器人及智能倉儲系統。

背景技術：

1、隨著物流行業的快速發展，尤其是電子商務的蓬勃興起，倉儲系統對自動化、智能化和高效化的需求日益增長。立體倉庫作為一種高密度存儲解決方案，能夠有效利用垂直空間，提升倉庫的存儲能力和運營效率。然而，傳統立體倉庫中的軌道機器人在換向、行進和存取操作中仍存在諸多技術瓶頸，制約了倉儲系統的整體性能。

2、目前，軌道機器人在立體倉庫中的換向操作多依賴于絲杠、凸輪、氣缸、電缸或液壓系統等傳統機構。這些機構雖然能夠?qū)崿F(xiàn)換向功能，但存在換向效率低、空間占用大、成本高昂、靈活性不足等問題。

3、本技術的背景技術所公開的以上信息僅用于理解本技術構思的背景，并非指示或暗示其包含了現有技術的信息。

技術實現思路

1、基于此，有必要針對上述問題，提供一種用于立體倉庫的軌道機器人及智能倉儲系統，通過采用精巧的換向裝置設計，解決傳統技術中存在的換向效率低、空間占用大、成本高昂和靈活性不足等問題，為現代智能倉儲系統提供一種高效、經濟、靈活的解決方案。

2、本技術提供一種用于立體倉庫的軌道機器人，其包括：

3、箱體；

4、第一輪組，所述第一輪組設于所述箱體，所述第一輪組用于與所述立體倉庫的第一軌道相配合并沿第一方向行進；

5、第二輪組，所述第二輪組設于所述箱體，所述第二輪組用于與所述立體倉庫的第二軌道相配合并沿第二方向行進；

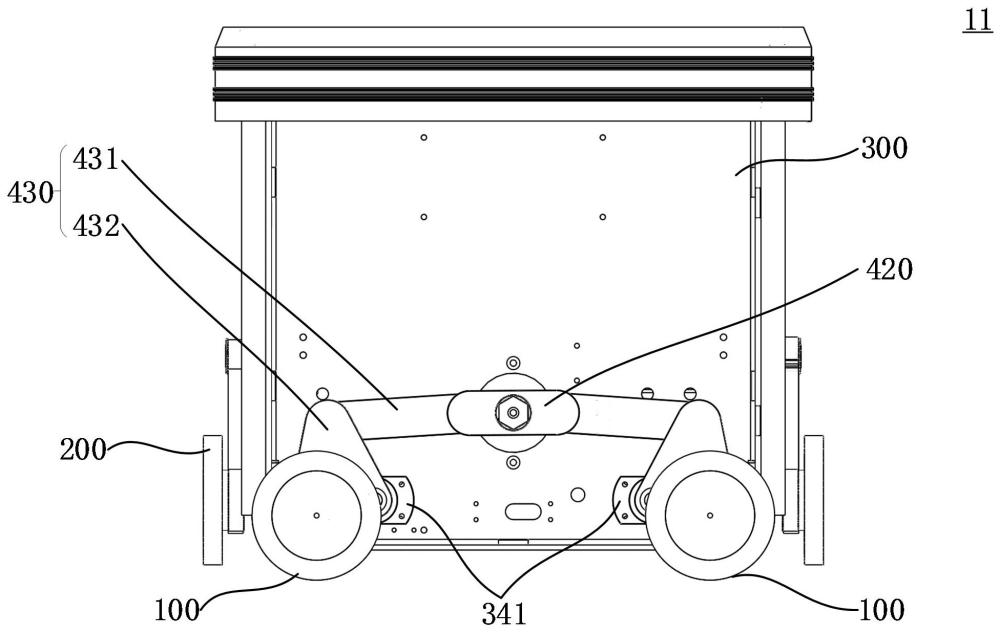

6、換向裝置，所述換向裝置包括設于所述箱體的驅動件、傳動柄和兩組連桿組件，所述驅動件與所述傳動柄的中部連接，兩組所述連桿組件沿所述第一方向分別設置于所述傳動柄的兩側并與所述傳動柄的兩端轉動連接，所述第一輪組的數量設置為兩組，兩組所述第一輪組沿所述第一方向間隔設置于所述傳動柄的兩側并與所述連桿組件一一對應，每組所述連桿組件均與一組所述第一輪組連接并用于帶動所述第一輪組作升降運動，所述驅動件能夠驅動所述傳動柄轉動以同步帶動兩組所述連桿組件，以使兩組所述第一輪組相對所述箱體同步作升降運動至第一位置或第二位置；在所述第一位置時，所述第一輪組與所述第一軌道接觸，所述第二輪組與所述第二軌道分離；在所述第二位置時，所述第一輪組與所述第一軌道分離，所述第二輪組與所述第二軌道接觸。

7、上述用于立體倉庫的軌道機器人至少可以實現如下有益效果：

8、通過換向裝置中的驅動件、傳動柄和連桿組件的設計，軌道機器人能夠快速、精準地實現換向操作。驅動件驅動傳動柄轉動，帶動兩組連桿組件同步運動，使兩組第一輪組相對箱體同步升降，從而實現第一輪組與第一軌道的接觸或分離，以及第二輪組與第二軌道的接觸或分離。這種機械式的換向方式相較于傳統的絲杠、凸輪、氣缸或液壓系統，具有更快的切換速度和更高的可靠性，顯著提升了軌道機器人的換向效率。在第一位置時，第一輪組與第一軌道接觸，第二輪組與第二軌道分離，軌道機器人能夠沿第一方向行進；在第二位置時，第一輪組與第一軌道分離，第二輪組與第二軌道接觸，軌道機器人能夠沿第二方向行進。這種設計使得軌道機器人能夠在不同方向的軌道上靈活切換，適應復雜的軌道布局需求，提升了軌道機器人的適應性和靈活性。

9、傳動柄的中部與驅動件連接，兩端分別與兩組連桿組件轉動連接。當驅動件驅動傳動柄轉動時，傳動柄的兩端同步帶動兩組連桿組件運動，進而使兩組第一輪組相對箱體同步作升降運動。這種同步設計確保了換向過程中兩組第一輪組的運動一致性，避免了因不同步導致的軌道機器人抖動或偏移，顯著提升了換向的精度和穩定性。

10、通過一個傳動柄同時驅動兩組連桿組件，簡化了換向裝置的結構設計。相較于需要多個獨立驅動裝置或復雜傳動系統的設計，這種單傳動柄的結構不僅減少了零部件的數量，還降低了制造成本和維護成本。同時，簡化后的結構更易于安裝和調試，提高了軌道機器人的整體可靠性。

11、單傳動柄的設計使得換向裝置整體結構更加緊湊，減少了軌道機器人在立體倉庫中的空間占用。這種緊湊設計不僅提高了軌道機器人在復雜軌道布局中的適應性，還使得其能夠在狹窄的倉庫環境中靈活運行，特別適用于高密度存儲場景。

12、綜上所述，利用一個傳動柄的轉動使連桿連接的兩組動桿轉動的設計，不僅實現了同步運動、簡化結構、高效傳動等技術效果，還提升了軌道機器人在立體倉庫中的適應性、可靠性和操作便捷性，為現代智能倉儲系統提供了高效、穩定且經濟的解決方案。

13、在其中一些實施方式中，每組所述連桿組件均包括連桿和動桿，所述動桿的第一端轉動連接于所述箱體的側板，每組所述第一輪組均包括轉動連接于所述動桿的第二端的第一車輪，所述連桿設于所述動桿與所述傳動柄之間，所述動桿的第三端與所述連桿的一端轉動連接，所述連桿的另一端與所述傳動柄的一端轉動連接，每個所述連桿均能夠在所述傳動柄的驅動下帶動所述動桿的第三端繞所述第一端轉動，以帶動連接于所述第二端的第一車輪作升降運動至所述第一位置或所述第二位置。動桿的第一端轉動連接于箱體的側板，作為動桿的固定支點，使動桿能夠繞該支點轉動。動桿的第二端轉動連接有第一車輪，第一車輪作為第一輪組的組成部分，用于與立體倉庫的第一軌道配合。連桿位于動桿與傳動柄之間，起到傳遞運動的作用。連桿的一端與動桿的第三端轉動連接，另一端與傳動柄的一端轉動連接。傳動柄的中部與驅動件連接，驅動件驅動傳動柄繞其中部轉動。傳動柄的兩端分別與兩組連桿組件中的連桿轉動連接，從而實現同步驅動。驅動件驅動傳動柄轉動，傳動柄的轉動通過連桿傳遞至動桿的第三端，帶動動桿繞其第一端轉動。動桿的轉動帶動其第二端的第一車輪作升降運動。當動桿轉動至特定角度時，第一車輪從第一位置（與第一軌道接觸）升至第二位置（與第一軌道分離）。通過傳動柄的轉動帶動兩組連桿組件，使兩組第一車輪同步作升降運動，確保換向過程中的穩定性和一致性。動桿、連桿和傳動柄的連接方式緊湊，減少了換向裝置的空間占用，提高了軌道機器人在立體倉庫中的適應性。傳動柄的轉動角度與第一車輪的升降位置一一對應，通過控制驅動件的轉動角度即可精確控制第一車輪的位置，實現快速、精準的換向操作。

14、在其中一些實施方式中，所述動桿的所述第一端、所述第二端和所述第三端三者中的任意兩者相互間隔設置。動桿的第一端、第二端和第三端在空間上相互間隔設置，形成一定的幾何關系，第一端作為動桿的固定支點，轉動連接于箱體的側板，第二端轉動連接有第一車輪以用于與第一軌道配合，第三端與連桿的一端轉動連接，用于接收傳動柄的驅動力。任意兩端的間隔設置確保了動桿在運動過程中能夠形成有效的杠桿作用，從而將傳動柄的轉動轉化為第一車輪的升降運動。驅動件驅動傳動柄轉動，傳動柄通過連桿將驅動力傳遞至動桿的第三端。動桿的第三端在連桿的帶動下繞第一端（固定支點）轉動，由于第一端、第二端和第三端相互間隔設置，動桿的轉動會帶動第二端的第一車輪作升降運動。動桿的三端間隔設置形成了有效的杠桿結構，將傳動柄的轉動轉化為第一車輪的升降運動，傳動效率高，運動響應迅速。由于動桿的三端間隔設置，傳動柄的轉動角度與第一車輪的升降位置具有明確的對應關系，通過控制驅動件的轉動角度即可精確控制第一車輪的位置，實現快速、精準的換向操作。

15、在其中一些實施方式中，所述第一車輪的轉動中心與所述動桿的轉動中心間隔設置。

16、在其中一些實施方式中，所述第二端位于所述第一端遠離所述傳動柄的一側。

17、在其中一些實施方式中，所述第三端位于所述第一端的上方。

18、在其中一些實施方式中，兩個所述連桿分別連接于所述傳動柄的兩端且距離所述傳動柄的轉動中心的距離相同。兩個連桿分別連接于傳動柄的兩端，且距離傳動柄轉動中心的距離相同，形成對稱結構。由于兩個連桿距離傳動柄轉動中心的距離相同，傳動柄的旋轉會以相同的角度和速度帶動兩個動桿的第三端運動，從而使兩個動桿繞其第一端同步轉動，使得傳動柄的驅動力能夠均勻傳遞至兩個動桿，確保兩個第一車輪的升降運動完全同步，即可精確控制第一車輪的位置，實現快速、精準的換向操作，避免了因運動不同步導致的振動或卡滯，提高了換向裝置的運行平穩性，連桿的對稱布局使得換向裝置的結構更加緊湊，減少了空間占用，提高了軌道機器人在立體倉庫中的適應性，特別適用于高密度存儲場景。

19、在其中一些實施方式中，當所述傳動柄轉動時，兩個所述動桿的第三端能夠在兩個所述連桿的帶動下繞所述第一端轉動并同步靠近或同步遠離所述傳動柄；當兩個所述所述動桿的第三端繞所述第一端轉動并同步靠近所述傳動柄時，兩個所述第一車輪同步上升以實現兩個所述第一輪組與所述第一軌道的分離；當兩個所述所述動桿的第三端繞所述第一端轉動并同步遠離所述傳動柄時，兩個所述第一車輪同步上升以實現兩個所述第一輪組與所述第一軌道的接觸。驅動件驅動傳動柄繞其轉動中心旋轉，傳動柄通過兩個連桿同步帶動兩個動桿的第三端運動。當傳動柄轉動時，兩個動桿的第三端在連桿的帶動下繞第一端轉動，并同步靠近或同步遠離傳動柄。兩個動桿的第三端繞第一端轉動并同步靠近傳動柄時，兩個第一車輪同步上升，實現兩個第一輪組與第一軌道的分離。兩個動桿的第三端繞第一端轉動并同步遠離傳動柄時，兩個第一車輪同步下降，實現兩個第一輪組與第一軌道的接觸。

20、在其中一些實施方式中，所述箱體包括底盤及環繞設置在所述底盤上的側板，所述側板包括相對間隔設置的第一側板和第二側板，每組所述第一輪組均包括第一傳動軸、同步轉動塊及與所述第一車輪同軸設置的第一同步輪，所述第一傳動軸的兩端分別穿設于所述第二側板和所述第一側板，所述傳動柄和所述傳動組件均設于所述第一側板背向所述第二側板的一側，所述驅動件的驅動軸穿設于所述第一側板以與所述傳動柄的中心固定，所述同步轉動塊轉動連接于所述第二側板，所述同步轉動塊和所述動桿分別連接于所述第一傳動軸的兩端，所述第一車輪轉動連接于所述動桿，所述第一同步輪轉動連接于所述同步轉動塊，所述動桿能夠通過所述第一傳動軸、所述同步轉動塊帶動所述第一同步輪與所述第一車輪同步上升或同步下降；在所述第一位置時，所述第一車輪和所述第一同步輪分別與位于所述箱體兩側的兩個所述第一軌道接觸，所述第二輪組與所述第二軌道分離；在所述第二位置時，所述第一車輪和所述第一同步輪分別與位于所述箱體兩側的兩個所述第一軌道分離，所述第二輪組與所述第二軌道接觸。箱體包括底盤及環繞設置在底盤上的側板，側板包括相對間隔設置的第一側板和第二側板，形成穩定的支撐框架。每組第一輪組包括第一傳動軸、同步轉動塊及與第一車輪同軸設置的第一同步輪。第一傳動軸的兩端分別穿設于第二側板和第一側板，實現動桿和同步轉動塊的同步運動。同步轉動塊轉動連接于第二側板，第一同步輪轉動連接于同步轉動塊，確保第一同步輪與第一車輪的同步運動。驅動件通過驅動軸帶動傳動柄轉動，傳動柄通過傳動組件帶動動桿繞第一端轉動。動桿的轉動通過第一傳動軸傳遞至同步轉動塊，同步轉動塊帶動第一同步輪與第一車輪同步上升或下降。在第一位置時，第一車輪和第一同步輪分別與位于箱體兩側的兩個第一軌道接觸，第二輪組與第二軌道分離，實現沿第一軌道的運動。在第二位置時，第一車輪和第一同步輪分別與位于箱體兩側的兩個第一軌道分離，第二輪組與第二軌道接觸，實現沿第二軌道的運動。第一傳動軸和同步轉動塊的設計確保第一車輪和第一同步輪的同步升降，避免了因運動不同步導致的振動或卡滯，提高了換向裝置的運行平穩性。

21、在其中一些實施方式中，所述的用于立體倉庫的軌道機器人包括支撐軸、第一支撐件和第二支撐件，所述第一支撐件設于所述第一側板，所述第二支撐件設于所述第二側板，所述支撐軸的兩端分別可轉動地穿設于所述第一支撐件和所述第二支撐件，所述動桿從所述第一側板所在側連接于所述支撐軸的一端，所述同步轉動塊從所述第二側板所在側連接于所述支撐軸的另一端。支撐軸的兩端分別可轉動地穿設于第一支撐件和第二支撐件，形成穩定的轉動支撐結構。第一支撐件設于第一側板，第二支撐件設于第二側板，確保支撐軸的穩定性和對稱性。動桿從第一側板所在側連接于支撐軸的一端，同步轉動塊從第二側板所在側連接于支撐軸的另一端，實現動桿與同步轉動塊的同步運動。第一車輪轉動連接于動桿，第一同步輪轉動連接于同步轉動塊，確保第一車輪與第一同步輪的同步升降。動桿的轉動通過支撐軸傳遞至同步轉動塊，同步轉動塊帶動第一同步輪與第一車輪同步上升或下降，避免了因運動不同步導致的振動或卡滯，提高了換向裝置的運行平穩性。

22、在其中一些實施方式中，所述換向裝置還能夠驅動所述第一輪組相對所述箱體運動至第三位置，在所述第三位置時，所述第一輪組與所述第一軌道接觸，所述第二輪組與所述第二軌道接觸，以限制所述軌道機器人的運動。在所述第三位置時，第一輪組和第二輪組恰好分別與第一軌道和第二軌道接觸，從而限制了軌道機器人的運動。

23、在其中一些實施方式中，所述軌道機器人還包括與所述箱體連接的吊運裝置，所述吊運裝置用于吊運料箱以在所述立體倉庫的存儲井道內實現所述料箱的取放。

24、在其中一些實施方式中，所述第一方向和所述第二方向相互垂直。

25、在其中一些實施方式中，所述軌道機器人還包括第一驅動組件，所述第一驅動組件用于驅動所述第一輪組轉動。

26、在其中一些實施方式中，所述軌道機器人還包括第二驅動組件，所述第二驅動組件用于驅動所述第二輪組轉動。

27、本技術還提供一種智能倉儲系統，其包括立體倉庫及如上述任一實施例所述的軌道機器人。

28、上述智能倉儲系統，因其包括上述任一實施例所述的軌道機器人，故所述智能倉儲系統亦至少包括如下有益效果：

29、通過換向裝置中的驅動件、傳動柄和連桿組件的設計，軌道機器人能夠快速、精準地實現換向操作。驅動件驅動傳動柄轉動，帶動兩組連桿組件同步運動，使兩組第一輪組相對箱體同步升降，從而實現第一輪組與第一軌道的接觸或分離，以及第二輪組與第二軌道的接觸或分離。這種機械式的換向方式相較于傳統的絲杠、凸輪、氣缸或液壓系統，具有更快的切換速度和更高的可靠性，顯著提升了軌道機器人的換向效率。在第一位置時，第一輪組與第一軌道接觸，第二輪組與第二軌道分離，軌道機器人能夠沿第一方向行進；在第二位置時，第一輪組與第一軌道分離，第二輪組與第二軌道接觸，軌道機器人能夠沿第二方向行進。這種設計使得軌道機器人能夠在不同方向的軌道上靈活切換，適應復雜的軌道布局需求，提升了軌道機器人的適應性和靈活性。

30、傳動柄的中部與驅動件連接，兩端分別與兩組連桿組件轉動連接。當驅動件驅動傳動柄轉動時，傳動柄的兩端同步帶動兩組連桿組件運動，進而使兩組第一輪組相對箱體同步作升降運動。這種同步設計確保了換向過程中兩組第一輪組的運動一致性，避免了因不同步導致的軌道機器人抖動或偏移，顯著提升了換向的精度和穩定性。

31、通過一個傳動柄同時驅動兩組連桿組件，簡化了換向裝置的結構設計。相較于需要多個獨立驅動裝置或復雜傳動系統的設計，這種單傳動柄的結構不僅減少了零部件的數量，還降低了制造成本和維護成本。同時，簡化后的結構更易于安裝和調試，提高了軌道機器人的整體可靠性。

32、單傳動柄的設計使得換向裝置整體結構更加緊湊，減少了軌道機器人在立體倉庫中的空間占用。這種緊湊設計不僅提高了軌道機器人在復雜軌道布局中的適應性，還使得其能夠在狹窄的倉庫環境中靈活運行，特別適用于高密度存儲場景。

33、綜上所述，利用一個傳動柄的轉動使連桿連接的兩組動桿轉動的設計，不僅實現了同步運動、簡化結構、高效傳動等技術效果，還提升了軌道機器人在立體倉庫中的適應性、可靠性和操作便捷性，為現代智能倉儲系統提供了高效、穩定且經濟的解決方案。
