本技術涉及電池夾具，尤其涉及一種磁吸式紐扣電池組件。

背景技術：

1、紐扣電池生產之后需要進行上柜對其正負極材料進行檢測。紐扣電池上柜檢測是將紐扣電池通過紐扣電池夾具與紐扣電池測試柜相連，進而對紐扣電池進行測試。現有紐扣電池夾具為螺母式結構，需要將夾具旋開后放入紐扣電池再旋緊，這樣很浪費時間和人力，效率極其低下。因此，如何解決紐扣電池上柜檢測帶來的時間和效率問題成為研發人員研究的重點。

技術實現思路

1、本實用新型的目的是提供一種磁吸式紐扣電池組件，該磁吸式紐扣電池組件方便了紐扣電池上柜前與夾具的連接，縮短了紐扣電池上柜的準備時間，大大提高了紐扣電池上柜檢測的效率。

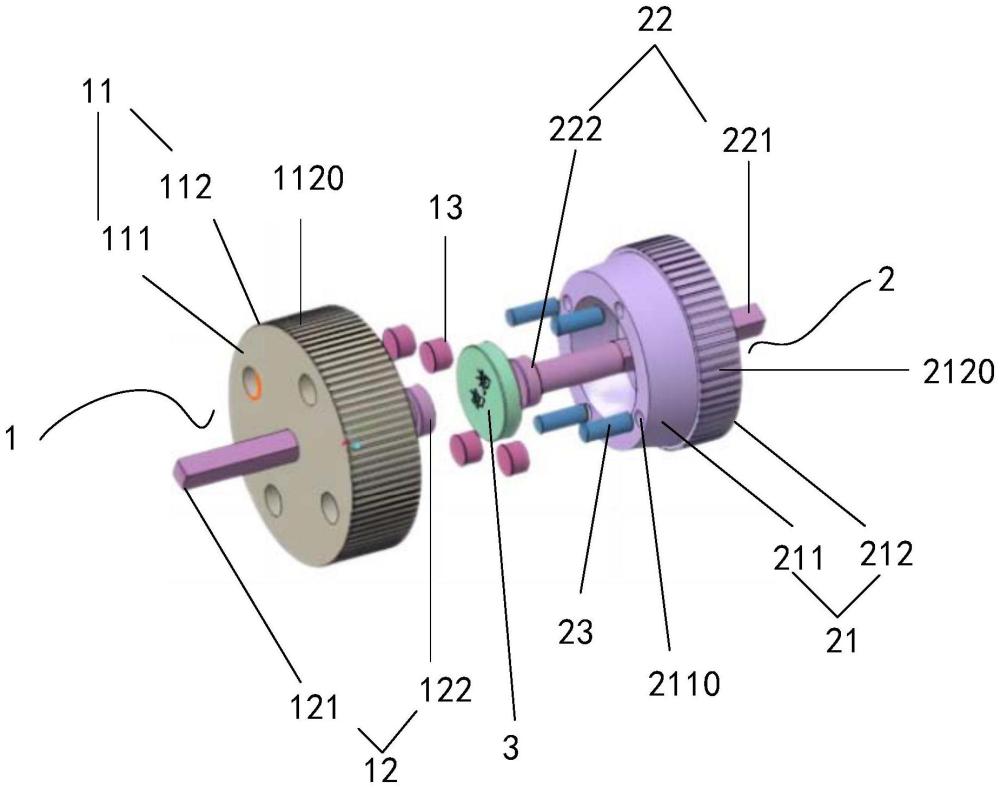

2、為實現上述目的，本實用新型提供了一種磁吸式紐扣電池組件，所述磁吸式紐扣電池組件包括：連接母頭、連接公頭和紐扣電池；

3、所述連接母頭包括連接母頭本體、第一電極柱和至少一對第一磁吸體；所述連接母頭本體包括底面和垂直于所述底面并環繞所述底面四周的側壁以及由所述底面和側壁圍合而成的腔體；所述第一電極柱貫穿所述底面設置；所述第一磁吸體環繞所述第一電極柱對稱設置；

4、所述連接公頭包括連接公頭本體、第二電極柱和至少一對第二磁吸體；所述連接公頭本體為臺階狀，具有同軸設置的臺階環和底座；所述臺階環的外徑與所述連接母頭本體的內徑相匹配；所述臺階環伸入所述腔體中與所述連接母頭本體配合連接；所述底座的直徑與所述連接母頭本體的直徑匹配；

5、所述第二電極柱貫穿所述臺階環和底座設置；所述第二磁吸體環繞所述第二電極柱設置，且與所述第一磁吸體對應磁性連接；

6、所述紐扣電池夾設在所述第一電極柱和第二電極柱之間。

7、優選的，所述連接母頭本體預留有第一穿設孔；

8、所述第一穿設孔位于所述底面的中心。

9、進一步優選的，所述第一電極柱具有第一連接端和第一夾持端；

10、所述第一連接端的直徑小于所述第一夾持端的直徑；所述第一夾持端與所述紐扣電池貼合。

11、進一步優選的，所述連接母頭本體還預留有第一磁吸體容置槽；

12、所述第一磁吸體容置槽位于所述底面，并環繞所述第一穿設孔對稱設置。

13、優選的，所述連接母頭本體的側壁還具有第一防滑結構；

14、所述第一防滑結構具體為第一防滑螺紋，所述第一防滑螺紋與所述底面垂直設置。

15、優選的，所述臺階環預留有第二磁吸體安裝孔；

16、所述第二磁吸體安裝孔位于所述臺階環的側壁上，且與所述底座垂直。

17、優選的，所述連接公頭本體預留有第二穿設孔；

18、所述第二穿設孔位于所述底座的中心。

19、優選的，所述底座的外側面具有第二防滑結構；

20、所述第二防滑結構具體為第二防滑螺紋，所述第二防滑螺紋與所述底座的底面垂直。

21、優選的，所述第二磁吸體的長度大于所述第一磁吸體的長度。

22、優選的，第一磁吸體和第二磁吸體的磁性強度均為1000高斯-5000高斯。

23、本實用新型實施例提供的一種磁吸式紐扣電池組件，該磁吸式紐扣電池組件通過將紐扣電池置于第一電極柱和第二電極柱之間，然后通過第一磁吸體和第二磁吸體的磁吸作用將連接母頭和連接公頭緊固，從而將紐扣電池夾緊在第一電極柱和第二電極柱之間，方便了紐扣電池上柜前與夾具的連接，縮短了紐扣電池上柜的準備時間，大大提高了紐扣電池上柜檢測的效率。

技術特征：

1.一種磁吸式紐扣電池組件，其特征在于，所述磁吸式紐扣電池組件包括：連接母頭、連接公頭和紐扣電池；

2.根據權利要求1所述的磁吸式紐扣電池組件，其特征在于，所述連接母頭本體預留有第一穿設孔；

3.根據權利要求2所述的磁吸式紐扣電池組件，其特征在于，所述第一電極柱具有第一連接端和第一夾持端；

4.根據權利要求2所述的磁吸式紐扣電池組件，其特征在于，所述連接母頭本體還預留有第一磁吸體容置槽；

5.根據權利要求1所述的磁吸式紐扣電池組件，其特征在于，所述連接母頭本體的側壁還具有第一防滑結構；

6.根據權利要求1所述的磁吸式紐扣電池組件，其特征在于，所述臺階環預留有第二磁吸體安裝孔；

7.根據權利要求1所述的磁吸式紐扣電池組件，其特征在于，所述連接公頭本體預留有第二穿設孔；

8.根據權利要求1所述的磁吸式紐扣電池組件，其特征在于，所述底座的外側面具有第二防滑結構；

9.根據權利要求1所述的磁吸式紐扣電池組件，其特征在于，所述第二磁吸體的長度大于所述第一磁吸體的長度。

10.根據權利要求1所述的磁吸式紐扣電池組件，其特征在于，第一磁吸體和第二磁吸體的磁性強度均為1000高斯-5000高斯。

技術總結
本技術實施例涉及一種磁吸式紐扣電池組件，包括：連接母頭、連接公頭和紐扣電池；連接母頭包括連接母頭本體、第一電極柱和至少一對第一磁吸體；連接母頭本體包括底面和垂直于底面并環繞底面四周的側壁以及由底面和側壁圍合而成的腔體；第一電極柱貫穿底面設置；第一磁吸體環繞第一電極柱對稱設置；連接公頭包括連接公頭本體、第二電極柱和至少一對第二磁吸體；連接公頭本體具有同軸設置的臺階環和底座；臺階環伸入腔體中與連接母頭本體配合連接；底座的直徑與連接母頭本體的直徑匹配；第二電極柱貫穿臺階環和底座設置；第二磁吸體環繞第二電極柱設置，且與第一磁吸體對應磁性連接；紐扣電池夾設在第一電極柱和第二電極柱之間。

技術研發人員：王俊亭,李鵬,紀益萍,邱曦娟,褚賡,尹偉東,羅飛
受保護的技術使用者：溧陽天目先導電池材料科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
