本技術涉及斷路器，特別是涉及一種斷路器。

背景技術：

1、斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能夠在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。現有的斷路器存在以下問題：斷路器的各結構布局不夠緊湊，導致斷路器的體積較大，不滿足用戶對于斷路器小型化的需求。

技術實現思路

1、基于此，針對上述問題，提供一種斷路器，斷路器各結構緊湊，體積較小，能夠滿足小型化需求。

2、一種斷路器，包括：

3、本體，包括操作柄；

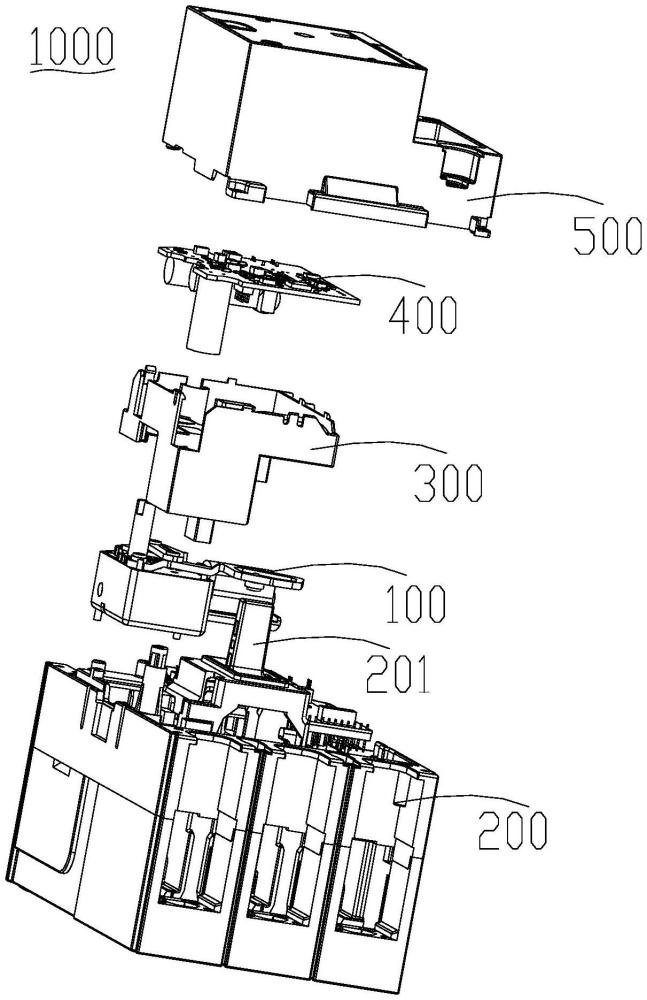

4、電動操作機構、內殼及控制板，在所述斷路器的高度方向上三者依序安裝于所述本體的上方；所述電動操作機構與所述操作柄相連，用于驅動所述操作柄合閘或者分閘；所述控制板用于控制所述電動操作機構；

5、面蓋，與所述本體相連，蓋設于所述電動操作機構、所述內殼及所述控制板外；

6、指示件，安裝于所述內殼上；當所述電動操作機構帶動所述操作柄運動合閘時，所述電動操作機構和/或所述操作柄能夠推動所述指示件運動，所述指示件指示合閘；當所述電動操作機構帶動所述操作柄運動分閘時，所述指示件復位指示分閘。

7、上述斷路器，本體、電動操作機構、內殼及控制板在斷路器的高度方向上依序布設，指示件安裝于內殼上，面蓋與本體相連并設于電動操作機構、內殼、控制板及指示件及復位件外。這樣裝配，使得斷路器與電動操作機構相關的各結構裝配緊湊，使得斷路器的體積較小，滿足了用戶對于斷路器小型化的需求。同時，由于斷路器包括指示件，在斷路器合閘或分閘時，指示件能夠顯示合閘或分閘，如此，用戶可以通過觀察指示件即可知道斷路器是處于合閘狀態還是分閘狀態，便于直觀地觀察斷路器的狀態。

8、在其中一個實施例中，所述斷路器還包括復位件，所述復位件位于所述指示件與所述內殼之間；所述指示件滑動設置于所述內殼上；

9、當所述電動操作機構帶動所述操作柄運動合閘時，所述電動操作機構和/或所述操作柄能夠推動所述指示件運動，所述復位件蓄能，所述指示件指示合閘；當所述電動操作機構帶動所述操作柄運動分閘時，所述指示件被釋放，并在所述復位件的作用下復位，所述指示件指示分閘。

10、在其中一個實施例中，所述內殼上設有安裝槽，所述復位件設于所述安裝槽中，當所述操作柄合閘時，所述指示件能夠推動所述復位件壓縮蓄能；或者

11、所述內殼及所述指示件上設有掛鉤，所述復位件的兩端分別掛設于所述內殼與所述指示件的掛鉤上，當所述操作柄合閘時，所述指示件能夠拉伸所述復位件蓄能。

12、在其中一個實施例中，所述面蓋上設有顯示窗口，所述指示件滑動設置于所述內殼上，且所述指示件設有合閘指示部和分閘指示部；

13、當所述斷路器處于合閘狀態時，所述合閘指示部處于所述顯示窗口處顯示合閘；當所述斷路器處于分閘狀態時，所述分閘指示部處于所述顯示窗口處顯示分閘。

14、在其中一個實施例中，所述指示件還包括驅動部，所述合閘指示部及所述分閘指示部均與所述驅動部相連，所述電動操作機構和/或所述操作柄能夠通過所述驅動部推動所述指示件運動；

15、在所述斷路器的寬度方向上，所述驅動部位于所述操作柄的一側，所述控制板位于所述操作柄上方，且所述合閘指示部及所述分閘指示部均位于所述控制板的上方。

16、在其中一個實施例中，所述斷路器還包括微動開關，所述微動開關安裝于所述內殼上，并位于所述指示件的活動路徑上；

17、當所述操作柄合閘時，所述指示件能夠運動觸發所述微動開關，所述微動開關向所述斷路器的控制器傳輸合閘信號；當所述操作柄分閘時，所述微動開關被所述指示件釋放，所述微動開關向所述控制器傳輸分閘信號。

18、在其中一個實施例中，所述斷路器還包括：

19、取電線路板，位于所述本體與所述內殼之間；

20、載波線路板，安裝于所述本體上，與所述取電線路板電連接，所述電動操作機構從所述載波線路板取電，所述控制板從所述取電線路板或所述載波線路板取電。

21、在其中一個實施例中，所述斷路器還包括轉接板及控制器，所述控制板通過所述轉接板與所述控制器通信。

22、在其中一個實施例中，所述轉接板包括第一子板及第二子板，所述第一子板與所述第二子板在所述斷路器的高度方向上依次設置；

23、其中，所述第二子板相對于所述第一子板遠離所述控制板，所述控制器與所述第二子板相連，所述控制板與所述第一子板相連。

24、在其中一個實施例中，所述第二子板包括短邊板與長邊板，所述短邊板與所述長邊板相互連接并垂直設置，所述短邊板位于所述第一子板正下方且用于與所述第一子板電連接，所述長邊板與所述控制器電連接。

25、在其中一個實施例中，所述電動操作機構包括安裝座、驅動件、傳動組件及連桿搖臂組件，所述安裝座設于所述本體上，所述驅動件安裝于所述安裝座上，所述傳動組件與所述驅動件相連，所述傳動組件包括末級齒輪；

26、所述連桿搖臂組件包括：

27、連桿，一端與所述末級齒輪鉸接，且鉸接點與所述末級齒輪自轉的轉動軸線不共線；

28、搖臂，一端與所述安裝座鉸接，中間部位與所述連桿的另一端鉸接，所述搖臂未與所述安裝座鉸接的一端形成與所述操作柄配合的配合部，所述驅動件能夠通過所述傳動組件及所述連桿搖臂組件驅動所述操作柄運動，使得所述斷路器合閘或分閘；

29、當所述連桿搖臂組件帶動所述操作柄運動合閘時，所述連桿搖臂組件和/或所述操作柄能夠推動所述指示件相對于所述內殼運動。

30、在其中一個實施例中，所述電動操作機構還包括手動組件，所述傳動組件與所述手動組件相連，所述手動組件能夠通過所述傳動組件、所述連桿搖臂組件帶動所述操作柄運動合閘或分閘；

31、所述斷路器還包括手柄，所述手柄可拆卸地安裝于所述面蓋上靠近所述指示件的一側，所述手柄具有手握部及操作部，所述手握部被構造為便于人手握持，所述操作部用于操作所述手動組件；

32、所述面蓋上設有與所述手動組件相對的操作孔；所述斷路器還包括推板，所述推板活動設于所述面蓋上，以能夠相對于所述面蓋在第一位置與第二位置之間運動；

33、當所述推板處于所述第一位置時，所述推板關閉所述操作孔，以遮蔽所述手動組件；當所述推板處于所述第二位置時，所述推板開啟所述操作孔，使得所述手動組件顯露于外界。

技術特征：

1.一種斷路器，其特征在于，包括：

2.根據權利要求1所述的斷路器，其特征在于，所述斷路器還包括復位件(700)，所述復位件(700)位于所述指示件(600)與所述內殼(300)之間；所述指示件(600)滑動設置于所述內殼(300)上；

3.根據權利要求2所述的斷路器，其特征在于，所述內殼(300)上設有安裝槽，所述復位件(700)設于所述安裝槽中，當所述操作柄(201)合閘時，所述指示件(600)能夠推動所述復位件(700)壓縮蓄能；或者

4.根據權利要求1所述的斷路器，其特征在于，所述面蓋(500)上設有顯示窗口(501)，所述指示件(600)滑動設置于所述內殼(300)上，且所述指示件(600)設有合閘指示部(601)和分閘指示部(602)；

5.根據權利要求4所述的斷路器，其特征在于，所述指示件(600)還包括驅動部(603)，所述合閘指示部(601)及所述分閘指示部(602)均與所述驅動部(603)相連，所述電動操作機構(100)和/或所述操作柄(201)能夠通過所述驅動部(603)推動所述指示件(600)運動；

6.根據權利要求1所述的斷路器，其特征在于，所述斷路器還包括微動開關(1120)，所述微動開關(1120)安裝于所述內殼(300)上，并位于所述指示件(600)的活動路徑上；

7.根據權利要求1所述的斷路器，其特征在于，所述斷路器還包括：

8.根據權利要求1所述的斷路器，其特征在于，所述斷路器還包括轉接板(1100)及控制器，所述控制板(400)通過所述轉接板(1100)與所述控制器通信。

9.根據權利要求8所述的斷路器，其特征在于，所述轉接板(1100)包括第一子板(1101)及第二子板(1102)，所述第一子板(1101)與所述第二子板(1102)在所述斷路器的高度方向上依次設置；

10.根據權利要求9所述的斷路器，其特征在于，所述第二子板(1102)包括短邊板(1103)與長邊板(1104)，所述短邊板(1103)與所述長邊板(1104)相互連接并垂直設置，所述短邊板(1103)位于所述第一子板(1101)正下方且用于與所述第一子板(1101)電連接，所述長邊板(1104)與所述控制器電連接。

11.根據權利要求1所述的斷路器，其特征在于，所述電動操作機構(100)包括安裝座(80)、驅動件(10)、傳動組件及連桿搖臂組件(40)，所述安裝座(80)設于所述本體(200)上，所述驅動件(10)安裝于所述安裝座(80)上，所述傳動組件與所述驅動件(10)相連，所述傳動組件包括末級齒輪；

12.根據權利要求11所述的斷路器，其特征在于，所述電動操作機構(100)還包括手動組件，所述傳動組件與所述手動組件相連，所述手動組件能夠通過所述傳動組件、所述連桿搖臂組件(40)帶動所述操作柄(201)運動合閘或分閘；

技術總結
本技術涉及一種斷路器，包括：本體，包括操作柄；電動操作機構、內殼及控制板，在所述斷路器的高度方向上三者依序安裝于所述本體的上方；所述電動操作機構與所述操作柄相連，用于驅動所述操作柄合閘或者分閘；所述控制板用于控制所述電動操作機構；面蓋，與所述本體相連，蓋設于所述電動操作機構、所述內殼及所述控制板外；指示件及復位件，所述指示件安裝于所述內殼上，所述復位件位于所述指示件與所述內殼之間；當所述電動操作機構帶動所述操作柄運動合閘時，所述電動操作機構和/或所述操作柄能夠推動所述指示件運動，所述復位件蓄能，所述指示件指示合閘；當所述電動操作機構帶動所述操作柄運動分閘時，所述指示件被釋放，并在所述復位件的作用下復位，所述指示件指示分閘。

技術研發人員：楊志,覃翊程,葉權卿,黃澤輝
受保護的技術使用者：廣州市美碩生富能源科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
