本披露一般涉及通信。更具體地，本披露涉及一種天線模組及移動設備。

背景技術：

1、隨著通信技術的發展，尤其是5g技術的廣泛應用，移動終端設備在有限的空間內集成了越來越多的功能模塊，移動設備所實現的越來越多的功能對天線模塊的性能的需求也越來越高。同時，消費者對通訊設備的外觀設計也越來越重視個性化。其中，攝像頭裝飾件因其多樣的設計、強烈的吸引力和品牌個性化風格，成為手機等通訊設備關鍵的外觀設計元素之一。盡管金屬攝像頭裝飾件因其獨特的金屬質感備受青睞，但其龐大的尺寸會占用本已緊張的天線布局空間，從而影響天線性能。

2、有鑒于此，亟需提供一種天線模組及移動設備，以便在有限的移動終端設備空間內提升天線模塊性能。

技術實現思路

1、為了至少解決如上所提到的一個或多個技術問題，本披露在多個方面中提出了一種天線模組及移動設備。

2、在第一方面中，本披露提供一種天線模組，其用于帶有攝像頭組件的移動設備，天線模組包括：靜電防護組件，其設置于移動設備的主板組件；第一天線組件，其包括第一天線本體；金屬耦合部，其至少部分構成攝像頭組件的第一裝飾件；金屬耦合部與第一天線本體間隔設置，第一裝飾件與第一天線本體的之間的最小距離a與第一天線組件工作頻段電磁波波長λ之間滿足：a≤0.1λ，且金屬耦合部在朝向移動終端中框的方向至少部分覆蓋天線本體；第一調諧部，金屬耦合部通過第一調諧部與靜電防護組件電連接。

3、在一些實施例中，還包括第二天線組件，其與金屬耦合部間隔設置，且與金屬耦合部在朝向中框的投影不重疊；第一天線組件和第二天線組件的工作頻段不同。

4、在一些實施例中，還包括第二裝飾件，第二天線組件靠近金屬耦合部的區域設置有彎折部，彎折部包括互相連接的多個側部，彎折部的一個側部臨近第一裝飾件，另一側部臨近第二裝飾件。

5、在一些實施例中，該彎折部中相鄰兩個側部互相垂直，且兩相鄰的側部形成的拐角靠近第一裝飾件，另一側部臨近第二裝飾件。

6、在一些實施例中，還包括匹配組件，匹配組件一端與主板組件電連接，另一端與第一裝飾件電連接以調節第一裝飾件的電長度，第一裝飾件包括朝向主板組件方向延伸的第一調諧部，第一調諧部用于與匹配組件電連接。

7、在一些實施例中，第一裝飾件包括至少一個朝向主板組件方向延伸的第二調諧部，第二調諧部用于與靜電防護組件電連接。

8、在一些實施例中，第一裝飾件的金屬耦合部上設置有多個調諧部，多個調諧部中的至少一個設置于第一裝飾件的中部區域。

9、在一些實施例中，還包括導電的第二裝飾件以及由前向后依次設置的前組件、后組件，第二裝飾件固定連接于前組件并相對于后組件外露，第二裝飾件臨近天線本體并與天線本體間隔設置。

10、在一些實施例中，第二裝飾件包括天線螺釘，前組件上設置有與天線螺釘配合的螺合部。

11、在第二方面中，本披露提供一種移動設備，其包括根據第一方面及多個實施例的天線模組。

12、在一些實施例中，移動設備還包括邊框，第一天線組件設置于靠近邊框的位置，金屬耦合部的邊緣與邊框的距離b與第一天線組件工作頻段電磁波波長λ之間滿足：b≤0.05λ。

13、在一些實施例中，移動設備還包括邊框，第一裝飾件的外輪廓邊緣與移動終端的邊框邊緣平齊。

14、通過如上所提供的天線模組，本披露實施例通過將由導體構成的第一裝飾件覆蓋天線本體，可以使第一裝飾件與天線本體之間保證合適的位置關系來滿足天線本體與第一裝飾件之間的耦合量需求，從而提升天線性能。

技術特征：

1.一種天線模組，其特征在于，其用于帶有攝像頭組件的移動設備，所述天線模組包括：

2.根據權利要求1所述的天線模組，其特征在于，還包括第二天線組件(70)，其與所述金屬耦合部間隔設置，且與金屬耦合部在朝向中框的投影不重疊；所述第一天線組件(30)和所述第二天線組件(70)的工作頻段不同。

3.根據權利要求2所述的天線模組，其特征在于，還包括第二裝飾件(60)，所述第二天線組件(70)靠近所述金屬耦合部的區域設置有彎折部(73)，所述彎折部(73)包括互相連接的多個側部，彎折部(73)的一個側部臨近第一裝飾件(40)，另一側部臨近第二裝飾件(60)。

4.根據權利要求3所述的天線模組，其特征在于，該彎折部(73)中相鄰兩個側部互相垂直，且兩相鄰的所述側部形成的拐角靠近所述第一裝飾件(40)，另一側部臨近第二裝飾件(60)。

5.根據權利要求1所述的天線模組，其特征在于，還包括匹配組件，所述匹配組件一端與所述主板組件(10)電連接，另一端與所述第一裝飾件(40)電連接以調節所述第一裝飾件(40)的電長度，所述第一裝飾件(40)包括朝向所述主板組件(10)方向延伸的第一調諧部，所述第一調諧部用于與所述匹配組件電連接。

6.根據權利要求1所述的天線模組，其特征在于，所述第一裝飾件(40)包括至少一個朝向所述主板組件(10)方向延伸的第二調諧部，所述第二調諧部用于與所述靜電防護組件(16)電連接。

7.根據權利要求1所述的天線模組，其特征在于，所述第一裝飾件(40)的金屬耦合部上設置有多個調諧部，所述多個調諧部中的至少一個設置于所述第一裝飾件(40)的中部區域。

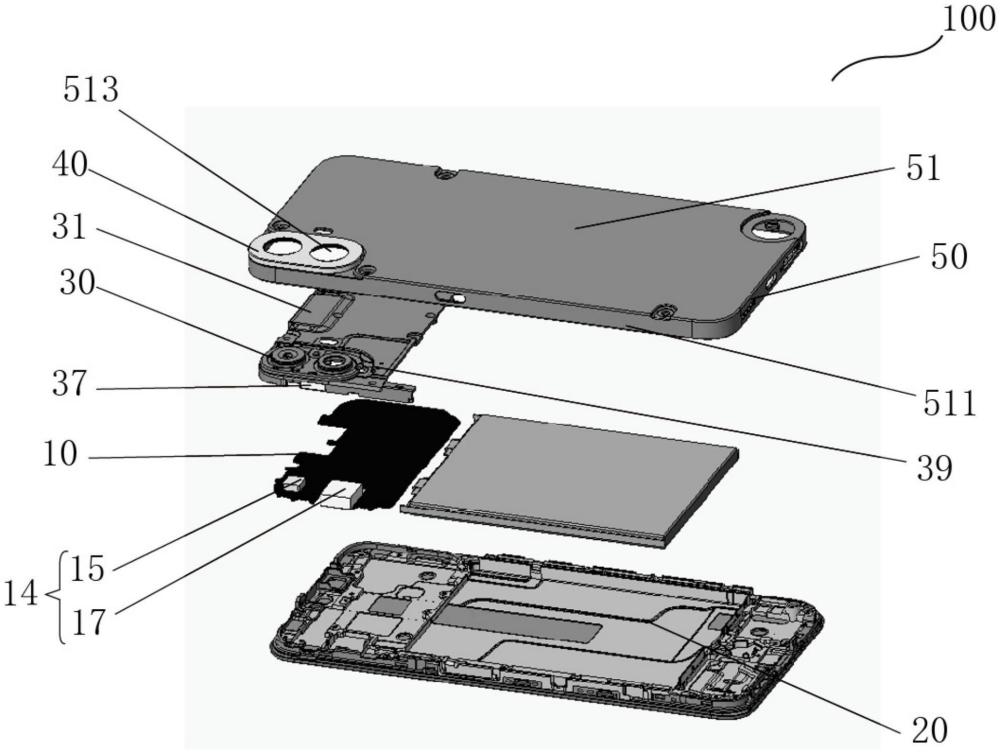

8.根據權利要求1所述的天線模組，其特征在于，還包括導電的第二裝飾件(60)以及由前向后依次設置的前組件(20)、后組件(50)，所述第二裝飾件(60)固定連接于所述前組件(20)并相對于所述后組件(50)外露，所述第二裝飾件(60)臨近所述天線本體并與所述天線本體間隔設置。

9.根據權利要求8所述的天線模組，其特征在于，所述第二裝飾件(60)包括天線螺釘，所述前組件(20)上設置有與所述天線螺釘配合的螺合部。

10.一種移動設備，其特征在于，其包括根據權利要求1至9中任一項所述的天線模組(100)。

11.根據權利要求10所述的移動設備，其特征在于，所述移動設備還包括邊框(511)，所述第一天線組件(30)設置于靠近邊框(511)的位置，所述金屬耦合部的邊緣與所述邊框的距離b與所述第一天線組件(30)工作頻段電磁波波長λ之間滿足：b≤0.05λ。

12.根據權利要求10所述的移動設備，其特征在于，所述移動設備還包括邊框(511)，所述第一裝飾件(40)的外輪廓邊緣與移動終端的邊框(511)邊緣平齊。

技術總結
本披露公開了一種天線模組，用于帶有攝像頭組件的移動設備，包括：靜電防護組件，其設置于移動設備的主板組件；第一天線組件，其包括第一天線本體；金屬耦合部，其至少部分構成攝像頭組件的第一裝飾件；金屬耦合部與第一天線本體間隔設置，第一裝飾件與第一天線本體的之間的最小距離a與第一天線組件工作頻段電磁波波長λ之間滿足：a≤0.1λ，且金屬耦合部在朝向移動終端中框的方向至少部分覆蓋天線本體；第一調諧部，金屬耦合部通過第一調諧部與靜電防護組件電連接。通過將由導體構成的第一裝飾件覆蓋天線輻射體，可以使第一裝飾件與天線輻射體之間保證合適的位置關系來滿足天線輻射體與第一裝飾件之間的耦合量需求，從而提升天線性能。

技術研發人員：孫熙,龔超,伍林,李杰山,周昌文
受保護的技術使用者：納欣科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
