本技術涉及激光器，具體為一種激光功率檢測控制電路。

背景技術：

1、在光時域反射儀(otdr)的功能中，可通過激光器發射光源來測試光纖的光損耗值，為保證測量數據的精準性，需要激光器發出穩定的光源，現有技術中對于穩定激光器光源采用的方式一般是通過限流電阻來控制激光器的工作電流，從而控制激光器的輸出，然而在實際工作中，激光器的電流容易受到供電電壓及環境溫度的影響，從而造成輸出功率的浮動變化，激光器無法真正提供穩定的光源，影響實際測量光纖的光損耗值，影響使用效果。

技術實現思路

1、本實用新型針對現有技術中存在的缺點和不足，本實用新型提供了一種激光功率檢測控制電路，通過對激光器后向光功率的檢測，實時調整驅動電流使激光器提供穩定的光源，電路實現成本低，實用性強。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、本申請提供一種激光功率檢測控制電路，包括主控芯片、激光驅動電路、激光器以及功率檢測電路，所述主控芯片連接所述激光驅動電路，所述激光驅動電路連接所述激光器，所述功率檢測電路分別連接所述激光器和所述主控芯片；

4、所述功率檢測電路包括：

5、光電轉換電路，所述光電轉換電路連接所述激光器；

6、放大電路，所述放大電路連接所述光電轉換電路以及主控芯片。

7、進一步地，所述光電轉換電路包括光電傳感器，所述光電傳感器的輸入端與所述激光器的后向光連接，所述光電傳感器的輸出端與所述放大電路連接。

8、進一步地，所述放大電路包括i-v轉換電路和信號放大電路。

9、進一步地，還包括ad轉換電路，所述ad轉換電路的輸入端與所述放大電路連接，所述ad轉換電路的輸出端與所述主控芯片連接。

10、進一步地，所述信號放大電路包括一級信號放大電路和二級信號放大電路。

11、進一步地，所述放大電路包括運算放大芯片，所述運算放大芯片集成所述i-v轉換電路和信號放大電路，所述運算放大芯片的使能引腳與所述主控芯片的控制引腳連接，所述運算放大芯片的反相輸入引腳與光電轉換電路連接，所述運算放大芯片的輸出引腳與ad轉換電路連接。

12、進一步地，所述運算放大芯片的反相輸入引腳通過反饋電阻與輸出引腳連接，所述反饋電阻并聯有反饋電容。

13、進一步地，所述運算放大芯片的正相輸入引腳通過0r電阻接地，所述0r電阻并聯有濾波電容。

14、進一步地，所述主控芯片包括計算單元，所述計算單元用于比較功率檢測電路測得的激光器的實際光功率與預設光功率的差值，并根據差值向激光驅動電路輸出指令以調整激光器的輸出光功率。

15、本實用新型具備以下有益效果：

16、本實用新型的激光功率檢測控制電路，通過對激光器的的后向光采集信號并轉換為電信號，經放大電路轉換電信號并進行放大，再經ad轉換電路轉換電壓信號后至主控芯片計算得出實際光功率值，通過將實際光功率值與預設光功率值進行比較判斷，主控芯片控制激光驅動電路改變對激光器的輸出電流，進而調整激光器的輸出功率。通過該電路結構，能夠實時檢測激光器的實際輸出光功率，及時調整，保障激光器光源輸出的穩定性，在進行光纖的光損耗值檢測時，有效提高檢測數據的精準性。

技術特征：

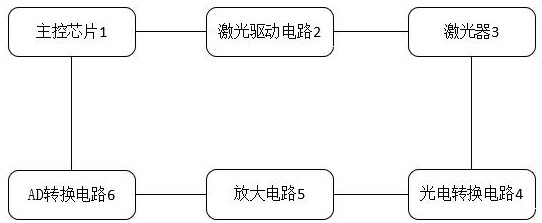

1.一種激光功率檢測控制電路，其特征在于，包括主控芯片（1）、激光驅動電路（2）、激光器（3）以及功率檢測電路，所述主控芯片（1）連接所述激光驅動電路（2），所述激光驅動電路（2）連接所述激光器（3），所述功率檢測電路分別連接所述激光器（3）和所述主控芯片（1）；

2.根據權利要求1所述的激光功率檢測控制電路，其特征在于，所述光電轉換電路（4）包括光電傳感器，所述光電傳感器的輸入端與所述激光器（3）的后向光連接，所述光電傳感器的輸出端與所述放大電路（5）連接。

3.根據權利要求2所述的激光功率檢測控制電路，其特征在于，所述放大電路（5）包括i-v轉換電路和信號放大電路。

4.根據權利要求3所述的激光功率檢測控制電路，其特征在于，還包括ad轉換電路（6），所述ad轉換電路（6）的輸入端與所述放大電路（5）連接，所述ad轉換電路（6）的輸出端與所述主控芯片（1）連接。

5.根據權利要求3所述的激光功率檢測控制電路，其特征在于，所述信號放大電路包括一級信號放大電路和二級信號放大電路。

6.根據權利要求4所述的激光功率檢測控制電路，其特征在于，所述放大電路（5）包括運算放大芯片，所述運算放大芯片集成所述i-v轉換電路和信號放大電路，所述運算放大芯片的使能引腳與所述主控芯片（1）的控制引腳連接，所述運算放大芯片的反相輸入引腳與光電轉換電路（4）連接，所述運算放大芯片的輸出引腳與ad轉換電路（6）連接。

7.根據權利要求6所述的激光功率檢測控制電路，其特征在于，所述運算放大芯片的反相輸入引腳通過反饋電阻與輸出引腳連接，所述反饋電阻并聯有反饋電容。

8.根據權利要求6所述的激光功率檢測控制電路，其特征在于，所述運算放大芯片的正相輸入引腳通過0r電阻接地，所述0r電阻并聯有濾波電容。

9.根據權利要求1所述的激光功率檢測控制電路，其特征在于，所述主控芯片（1）包括計算單元，所述計算單元用于比較功率檢測電路測得的激光器（3）的實際光功率與預設光功率的差值，并根據差值向激光驅動電路（2）輸出指令以調整激光器（3）的輸出光功率。

技術總結
本技術公開了一種激光功率檢測控制電路，解決現有技術中的激光器對光纖檢測光損耗時，光功率不穩定造成檢測結果不精準的技術問題。包括主控芯片、激光驅動電路、激光器以及功率檢測電路，所述主控芯片連接所述激光驅動電路，所述激光驅動電路連接所述激光器，所述功率檢測電路分別連接所述激光器和所述主控芯片；所述功率檢測電路包括：光電轉換電路，所述光電轉換電路連接所述激光器；放大電路，所述放大電路連接所述光電轉換電路以及主控芯片。本實用新的激光功率檢測控制電路，通過對激光器后向光功率的檢測，實時調整驅動電流使激光器提供穩定的光源，有效提升激光器的光源穩定效果，電路實現成本低，實用性強。可廣泛應用于激光器技術領域。

技術研發人員：于錫漢,潘大偉,牛元杰,李澤民
受保護的技術使用者：山東卡爾電氣股份有限公司
技術研發日：20240720
技術公布日：2025/4/28
