本發明有關一種切換結構，特別是有關一種電性切換結構。

背景技術：

1、一般而言，電子裝置可包含插座，將一插頭插入插座中，使端子相互接觸，即可達到電性連接效果。

2、然而，此種方式僅能達到插座與插頭的電性連接，而無法再擴充至額外的電性切換，而仍有其待改善之處。

技術實現思路

1、為了解決上述問題，本發明提供一種電性切換結構，通過結構配置，可增加額外的電性切換功能。

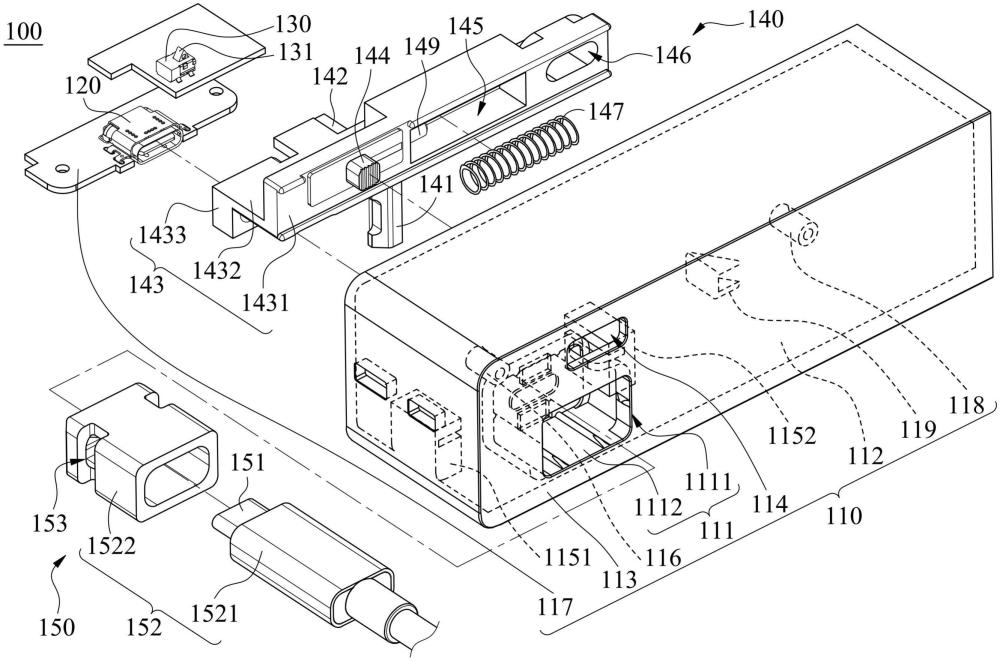

2、依據本發明一實施方式提供一種電性切換結構，包含一外殼、一第一連接器、一電性切換器、一閂鎖機構以及一第二連接器。外殼包含一插孔，第一連接器設置于外殼內且對應插孔。電性切換器設置于外殼內，閂鎖機構設置于外殼內且包含一卡勾及一觸發部。第二連接器用以插入插孔以電性連接第一連接器，且第二連接器包含一連接部、一身部及一凹槽。連接部用以與第一連接器對接，身部連接于連接部，凹槽位于身部。其中，觸發部位于一第一位置時未觸發電性切換器，當第二連接器插入插孔時，身部推頂卡勾，連動觸發部由第一位置切換至一第二位置，以觸發電性切換器進行電性切換，當第二連接器與第一連接器完成連接，卡勾卡入凹槽。

3、依據本發明一實施方式提供另一種電性切換結構，包含一外殼、一第一連接器、一電性切換器、一閂鎖機構以及一第二連接器。外殼包含一插孔。第一連接器設置于外殼內且對應插孔。電性切換器設置于外殼內。閂鎖機構可滑動地設置于外殼內且包含一卡勾及一觸發部，且卡勾的一卡勾延伸方向正交于觸發部的一觸發部延伸方向。第二連接器用以插入插孔以電性連接第一連接器，且第二連接器包含一連接部及一身部。連接部用以與第一連接器對接，身部連接于連接部。其中，觸發部位于一第一位置時未觸發電性切換器，當第二連接器插入插孔時，身部推頂卡勾，連動觸發部由第一位置切換至一第二位置，以觸發電性切換器進行電性切換。

4、借此，通過第二連接器插入插孔與第一連接器連接時的位移，帶動卡勾連動觸發部觸發電性切換器，而可增加電性切換功能。

技術特征：

1.一種電性切換結構，其特征在于，包含：

2.如權利要求1所述的電性切換結構，其特征在于，該閂鎖機構更包含一移動件及一彈性件，該卡勾自該移動件一體朝外凸出，該彈性件提供一復位力給該移動件。

3.如權利要求2所述的電性切換結構，其特征在于，該移動件包含一第一板體及一第二板體，該第二板體與該第一板體連接呈l型，該卡勾自該第二板體的一下表面朝相反于該第一板體的方向凸出，該觸發部連接于該第二板體的一側緣。

4.如權利要求3所述的電性切換結構，其特征在于，該閂鎖機構更包含一容槽，該容槽的一容槽開口位于該第一板體，且該容槽用以放置該彈性件。

5.如權利要求4所述的電性切換結構，其特征在于，該外殼包含一端壁及一限位溝，該插孔的一插孔開口及該限位溝間隔開設于該端壁，該閂鎖機構更包含一限位銷，該限位銷位于該第一板體且凸入該限位溝。

6.如權利要求5所述的電性切換結構，其特征在于，該卡勾包含一第一柱體、一第二柱體、一斜面及一卡溝，該第一柱體及該第二柱體連接呈l形，該斜面位于該第二柱體，該卡溝位于該第二柱體且部分開設于該斜面。

7.如權利要求6所述的電性切換結構，其特征在于，該外殼包含一導銷，該閂鎖機構更包含一導引溝位于該第一板體，該導銷凸入該導引溝以導引該閂鎖機構。

8.一種電性切換結構，其特征在于，包含：

9.如權利要求8所述的電性切換結構，其特征在于，該外殼包含一端壁及一限位溝，該插孔及該限位溝間隔開設于該端壁，該閂鎖機構更包含一移動件及一限位銷，該移動件包含一第一板體及一第二板體，該第二板體與該第一板體連接呈l型，該卡勾自該第二板體的一下表面朝相反于該第一板體的方向凸出，該觸發部連接于該第二板體的側緣，該限位銷位于該第一板體且凸入該限位溝。

10.如權利要求9所述的電性切換結構，其特征在于，該卡勾包含一第一柱體、一第二柱體、一斜面及一卡溝，該第一柱體及該第二柱體連接呈l形，該斜面位于該第二柱體，該卡溝位于該第二柱體且部分開設于該斜面。

技術總結
本發明提供一種電性切換結構，包含外殼、第一連接器、電性切換器、閂鎖機構以及第二連接器。外殼包含插孔，第一連接器對應插孔。閂鎖機構包含卡勾及觸發部。第二連接器插入插孔以電性連接第一連接器，且第二連接器包含連接部、身部及凹槽。連接部與第一連接器對接，身部連接于連接部，凹槽位于身部。觸發部位于第一位置時未觸發電性切換器，當第二連接器插入插孔時，身部推頂卡勾，連動觸發部由第一位置切換至第二位置，觸發電性切換器進行電性切換，當第二連接器與第一連接器完成連接，卡勾卡入凹槽。借此增加額外電性切換功能。

技術研發人員：劉國光,林彰城,吳建彤,湯震
受保護的技術使用者：環榮電子（惠州）有限公司
技術研發日：
技術公布日：2025/4/24
