本發明涉及海洋石油地震勘探，具體涉及一種海上地震勘探采集電纜。

背景技術：

1、目前海上地震勘探拖纜主要由前導段、前部彈性段、若干段采集電纜、尾部彈性段組成，其中核心部分是采集電纜。在現有的采集電纜中，通常在采集電纜的纜體護套上外掛海上拖纜地震勘探采集設備，用于測定纜體在水下的姿態、深度位置、運動狀態等數據。

2、然而，由于海洋環境十分復雜，水流、溫度變化波動大，海水對設備腐蝕嚴重，以及海洋生物對設備的破環都會嚴重干擾采集作業，這些因素都易造成外掛的采集設備進水，導致測量數值不準確，甚至設備遭到損壞而導致無法進行測量；并且外掛采集設備通常機械結構復雜，增加了設備的不穩定性，導致物探船作業效率降低。

技術實現思路

1、為了降低拖纜采集設備的故障率，使采集作業更加高效，本發明提出了一種海上地震勘探采集電纜。

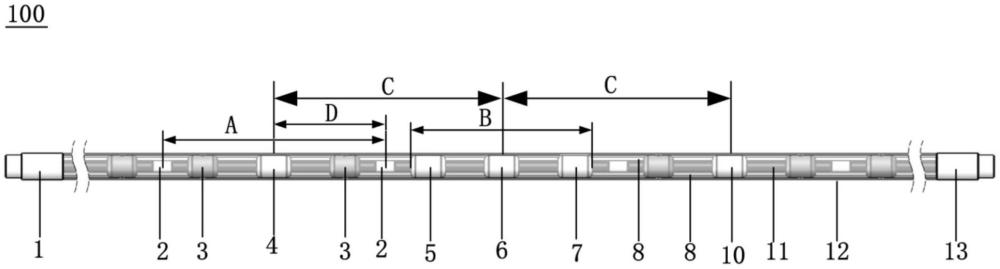

2、根據本發明的海上地震勘探采集電纜，包括：電纜外護套，位于電纜外護套內的多個水聽器采傳模塊，多個數據采集通信模塊以及多個雙孔支撐體，其中，水聽器采傳模塊包括多個水聽器和用于控制水聽器的采傳模塊，每個采傳模塊的兩側對稱布置一個水聽器，水聽器與采傳模塊之間等間隔布置有至少一個雙孔支撐體，每個數據采集通信模塊的兩側對稱布置有至少一個水聽器采傳模塊，相鄰水聽器采傳模塊之間設置有至少一個雙孔支撐體。

3、進一步地，海上地震勘探采集電纜根據其長度等間隔劃分有多個道，水聽器位于相應的道的內部的中間位置。

4、進一步地，海上地震勘探采集電纜還包括同時穿過各水聽器采傳模塊、數據采集通信模塊以及各雙孔支撐體的芯線，芯線與各水聽器采傳模塊、數據采集通信模塊以及各雙孔支撐體之間填充有潤滑膠，所述潤滑膠用于支撐保護芯線，并使芯線能夠活動伸縮；海上地震勘探采集電纜還包括同時穿過各水聽器采傳模塊、數據采集通信模塊以及各雙孔支撐體的固定繩，固定繩通過注膠的方式與各水聽器采傳模塊、數據采集通信模塊、各雙孔支撐體以及位于海上地震勘探采集電纜兩端的金屬接頭固定連接。

5、進一步地，數據采集通信模塊包括深度傳感器單元、數據采集通信板單元以及羅盤單元，深度傳感器單元用于實時采集海水深度數據，羅盤單元用于收集纜體姿態、位置以及運動狀態的信息數據，數據采集通信板單元用于將海水深度數據和信息數據通過芯線進行傳輸。

6、進一步地，深度傳感器單元包括深度傳感器封裝結構和安裝在深度傳感器封裝結構內的深度傳感器，深度傳感器封裝結構包括呈圓柱狀的第一骨架，第一骨架上沿軸向開設有用于安裝深度傳感器的深度傳感器通孔、用于穿過芯線的第一穿線孔，以及用于穿過固定繩的第一螺紋穿繩孔，第一骨架上沿徑向開設有與深度傳感器通孔相連通的進水孔和與第一穿線孔相連通的第一注膠孔。

7、進一步地，深度傳感器通孔包括用于裝入深度傳感器的插入端和與插入端相對的封堵端，進水孔位于插入端與封堵端之間，深度傳感器通孔內形成有用于止擋深度傳感器的臺階，臺階位于插入端與進水孔之間，封堵端可拆卸安裝有堵頭，插入端可拆卸安裝有壓緊固定件。

8、進一步地，第一骨架的外周壁的兩側還對稱形成有防滑槽，進水孔位于兩側的防滑槽之間。

9、進一步地，數據采集通信板單元包括數據采集通信板封裝結構和安裝在數據采集通信板封裝結構內的數據采集通信板，數據采集通信板封裝結構包括呈圓柱狀的第二骨架，第二骨架包括對接在一起的第一上半圓柱體和第一下半圓柱體，第一上半圓柱體的與第一下半圓柱體相對接的平面上開設有第一穿線槽，第一穿線槽的橫截面形狀呈半“8”字型，第一下半圓柱體的與第一上半圓柱體相對接的平面上用于安裝數據采集通信板，第一上半圓柱體和第一下半圓柱體上還分別沿軸向開設有第二螺紋穿繩孔，第一上半圓柱體上沿徑向開設有與第一穿線槽相連通的第二注膠孔。

10、進一步地，第一下半圓柱體的與第一上半圓柱體相對接的平面上還連接有接地螺栓，數據采集通信板的地線和穿過第一穿線槽的芯線中的地線分別與接地螺栓相連。

11、進一步地，羅盤單元包括羅盤封裝結構和安裝在羅盤封裝結構內的羅盤，羅盤封裝結構包括呈圓柱狀的第三骨架，第三骨架包括對接在一起的第二上半圓柱體和第二下半圓柱體，第二上半圓柱體的與第二下半圓柱體相對接的平面上開設有第二穿線槽，第二穿線槽的橫截面形狀呈半“8”字型，第二下半圓柱體的與第二上半圓柱體相對接的平面上開設有階梯槽，階梯槽至少包括自下而上依次設置的第一臺階、第二臺階以及第三臺階，羅盤安裝在第二臺階上，第一臺階與羅盤之間用于羅盤接線、穿線及布線，第二上半圓柱體抵接固定在第三臺階上，第二上半圓柱體和第二下半圓柱體上還分別沿軸向開設有第三螺紋穿繩孔，第二上半圓柱體和第二下半圓柱體上還分別沿徑向開設有與第二穿線槽和階梯槽相連通的第三注膠孔。

12、與現有技術相比，本發明的海上地震勘探采集電纜將多個水聽器采傳模塊以及多個數據采集通信模塊嵌入在纜體的內部，使得水聽器采傳模塊及數據采集通信模塊等探測設備與海水隔絕，充分得到電纜外護套的保護，從而大大減少了拖纜故障率，同時還確保了數據采集通信模塊的作業可靠性，使得作業船能夠?qū)崟r(shí)穩定的掌握纜體姿態、位置和運動狀態等信息，進而提高了物探船作業效率。在海洋地震勘探領域，尚未出現在電纜中內置集成航向、位置、深度等傳感器或相關技術，本發明的海上地震勘探采集電纜的提出將填補此項技術的空白。另外，本發明的海上地震勘探采集電纜通過優化各水聽器采傳模塊、各數據采集通信模塊以及雙孔支撐體的位置布局以及各模塊的安裝方式，實現了對采集電纜內部更穩定的支撐，使得纜體內的多個數據采集通信模塊能夠?qū)崿F(xiàn)更可靠穩定地采傳數據至作業船。此采集傳輸數據方式既能滿足作業需求，又極大的提高了海上地震勘探采集電纜的可靠性和穩定性。

技術特征：

1.一種海上地震勘探采集電纜，其特征在于，包括：電纜外護套，位于所述電纜外護套內的多個水聽器采傳模塊，多個數據采集通信模塊以及多個雙孔支撐體，其中，所述水聽器采傳模塊包括多個水聽器和用于控制所述水聽器的采傳模塊，每個所述采傳模塊的兩側對稱布置一個所述水聽器，所述水聽器與所述采傳模塊之間等間隔布置有至少一個所述雙孔支撐體，每個所述數據采集通信模塊的兩側對稱布置有至少一個所述水聽器采傳模塊，相鄰所述水聽器采傳模塊之間設置有至少一個所述雙孔支撐體。

2.根據權利要求1所述的海上地震勘探采集電纜，其特征在于，所述海上地震勘探采集電纜根據其長度等間隔劃分有多個道，所述水聽器位于相應的所述道的內部的中間位置。

3.根據權利要求1或2所述的海上地震勘探采集電纜，其特征在于，所述海上地震勘探采集電纜還包括同時穿過各所述水聽器采傳模塊、所述數據采集通信模塊以及各雙孔支撐體的芯線，所述芯線與各所述水聽器采傳模塊、所述數據采集通信模塊以及各雙孔支撐體之間填充有潤滑膠，所述潤滑膠用于支撐保護所述芯線，并使所述芯線能夠活動伸縮；所述海上地震勘探采集電纜還包括同時穿過各所述水聽器采傳模塊、所述數據采集通信模塊以及各雙孔支撐體的固定繩，所述固定繩通過注膠的方式與各所述水聽器采傳模塊、所述數據采集通信模塊、各雙孔支撐體以及位于所述海上地震勘探采集電纜兩端的金屬接頭固定連接。

4.根據權利要求3所述的海上地震勘探采集電纜，其特征在于，所述數據采集通信模塊包括深度傳感器單元、數據采集通信板單元以及羅盤單元，所述深度傳感器單元用于實時采集海水深度數據，所述羅盤單元用于收集纜體姿態、位置以及運動狀態的信息數據，所述數據采集通信板單元用于將所述海水深度數據和所述信息數據通過所述芯線進行傳輸。

5.根據權利要求4所述的海上地震勘探采集電纜，其特征在于，所述深度傳感器單元包括深度傳感器封裝結構和安裝在所述深度傳感器封裝結構內的深度傳感器，所述深度傳感器封裝結構包括呈圓柱狀的第一骨架，所述第一骨架上沿軸向開設有用于安裝所述深度傳感器的深度傳感器通孔、用于穿過所述芯線的第一穿線孔，以及用于穿過所述固定繩的第一螺紋穿繩孔，所述第一骨架上沿徑向開設有與所述深度傳感器通孔相連通的進水孔和與所述第一穿線孔相連通的第一注膠孔。

6.根據權利要求5所述的海上地震勘探采集電纜，其特征在于，所述深度傳感器通孔包括用于裝入所述深度傳感器的插入端和與所述插入端相對的封堵端，所述進水孔位于所述插入端與所述封堵端之間，所述深度傳感器通孔內形成有用于止擋所述深度傳感器的臺階，所述臺階位于所述插入端與所述進水孔之間，所述封堵端可拆卸安裝有堵頭，所述插入端可拆卸安裝有壓緊固定件。

7.根據權利要求6所述的海上地震勘探采集電纜，其特征在于，所述第一骨架的外周壁的兩側還對稱形成有防滑槽，所述進水孔位于兩側的所述防滑槽之間。

8.根據權利要求4所述的海上地震勘探采集電纜，其特征在于，所述數據采集通信板單元包括數據采集通信板封裝結構和安裝在所述數據采集通信板封裝結構內的數據采集通信板，所述數據采集通信板封裝結構包括呈圓柱狀的第二骨架，所述第二骨架包括對接在一起的第一上半圓柱體和第一下半圓柱體，所述第一上半圓柱體的與所述第一下半圓柱體相對接的平面上開設有第一穿線槽，所述第一穿線槽的橫截面形狀呈半“8”字型，所述第一下半圓柱體的與所述第一上半圓柱體相對接的平面上用于安裝所述數據采集通信板，所述第一上半圓柱體和所述第一下半圓柱體上還分別沿軸向開設有第二螺紋穿繩孔，所述第一上半圓柱體上沿徑向開設有與所述第一穿線槽相連通的第二注膠孔。

9.根據權利要求8所述的海上地震勘探采集電纜，其特征在于，所述第一下半圓柱體的與所述第一上半圓柱體相對接的平面上還連接有接地螺栓，所述數據采集通信板的地線和穿過所述第一穿線槽的所述芯線中的地線分別與所述接地螺栓相連。

10.根據權利要求4所述的海上地震勘探采集電纜，其特征在于，所述羅盤單元包括羅盤封裝結構和安裝在所述羅盤封裝結構內的羅盤，所述羅盤封裝結構包括呈圓柱狀的第三骨架，所述第三骨架包括對接在一起的第二上半圓柱體和第二下半圓柱體，所述第二上半圓柱體的與所述第二下半圓柱體相對接的平面上開設有第二穿線槽，所述第二穿線槽的橫截面形狀呈半“8”字型，所述第二下半圓柱體的與所述第二上半圓柱體相對接的平面上開設有階梯槽，所述階梯槽至少包括自下而上依次設置的第一臺階、第二臺階以及第三臺階，所述羅盤安裝在所述第二臺階上，所述第一臺階與所述羅盤之間用于羅盤接線、穿線及布線，所述第二上半圓柱體抵接固定在所述第三臺階上，所述第二上半圓柱體和所述第二下半圓柱體上還分別沿軸向開設有第三螺紋穿繩孔，所述第二上半圓柱體和所述第二下半圓柱體上還分別沿徑向開設有與所述第二穿線槽和所述階梯槽相連通的第三注膠孔。

技術總結
本發明屬于海洋石油地震勘探技術領域，公開了一種海上地震勘探采集電纜。包括：電纜外護套，位于電纜外護套內的多個水聽器采傳模塊，多個數據采集通信模塊以及多個雙孔支撐體，其中，水聽器采傳模塊包括多個水聽器和用于控制水聽器的采傳模塊，每個采傳模塊的兩側對稱布置一個水聽器，水聽器與采傳模塊之間等間隔布置有至少一個雙孔支撐體，每個數據采集通信模塊的兩側對稱布置有至少一個水聽器采傳模塊，相鄰水聽器采傳模塊之間設置有至少一個雙孔支撐體。本發明的海上地震勘探采集電纜可降低拖纜采集設備的故障率，使采集作業更加高效。

技術研發人員：段瑞芳,王東升,劉善虎,阮福明,張昊楠,邱永成,井中武,張?jiān)?張志龍,常佩澤,馮海濤,井莉
受保護的技術使用者：中海油田服務股份有限公司
技術研發日：
技術公布日：2025/4/24
