本發明涉及半導體散熱器，具體為一種用于半導體的散熱器。

背景技術：

1、在申請公告號為cn203351580u的專利申請中，包括：包括散熱片，其特征在于：所述的散熱片上下設有散熱板，所述的散熱片和散熱板內部為相通的空心結構，所述的散熱板上設有與空心結構相通的圓管，所述的圓管設有介質管和排氣管，所述的介質管用于向空心結構內注入致冷介質，所述的排氣管用于將空心結構內的氣體排出。優點為：這樣結構的一種半導體的散熱器具有散熱效果更好、使用方便的優點。

2、在包括上述的專利的現有技術中，常用的半導體散熱器除了散熱片本體還需要加裝風扇輔助散熱，風扇旋轉將散熱片吸收的熱量向外排出，但是風扇的吸力終究有限無法帶出較多的熱量，并且吸力也會將灰塵飛屑等物體吸入到散熱片內，由于散熱片內空間狹隘極易造成灰塵附著，較多的灰塵堆積過后就會造成散熱片的散熱效果，即使是后期人工拆卸清理，也需要耗費較長的時間。

技術實現思路

1、本發明要解決的問題是：半導體散熱器內的散熱片溫度較高單一的風扇散熱效率低且容易在散熱片內產生灰塵附著影響散熱性能。

2、為解決上述技術問題，本發明的技術方案是：一種用于半導體的散熱器，包括支座，所述支座的底部設有若干個散熱翅片，所述支座的頂部設有散熱扇，所述支座正面和背面的一側均轉動設有連接桿，所述連接桿的正面貫穿有旋鈕，兩個所述連接桿的一側設有輔助結構；

3、所述輔助結構包括外殼，所述外殼的內部開設有通風槽，所述外殼內壁的一側開設有集風槽，所述集風槽的四周均呈放射狀開設有若干個導風槽，所述通風槽的一側固定連通有進風口。

4、作為優選，所述外殼的頂部滑動設有移動塊，所述移動塊的頂部貫穿有限位螺絲，所述移動塊的一側固定設有活動罩，所述活動罩底部的一側開設有通槽，所述通槽與其中一個通風槽相適配。

5、作為優選，所述外殼內壁的底部固定連通有連通管，所述外殼內部的死角均固定設有傾斜塊，所述外殼內壁的正面和背面均開設有l(wèi)形滑槽。

6、作為優選，所述外殼內壁的頂部固定設有阻風板，所述阻風板為伸縮式，所述阻風板頂部的前側和后側均貫穿有固定螺絲。

7、作為優選，所述散熱翅片的內部貫穿有清理管，所述支座的一側固定設有穩定架，所述穩定架與清理管相適配，所述清理管的外直徑與活動罩的內直徑相同。

8、作為優選，所述清理管的底部呈一字型等距排列有若干個旋轉環，所述旋轉環內設有氣孔，所述氣孔與清理管相固定連通，所述旋轉環的外部呈圓周陣列狀固定連通有清理頭。

9、作為優選，所述支座頂部的一側固定設有封堵片，所述支座的底部設有散熱底板，所述散熱底板的頂部陣列有若干個出風管，所述散熱底板的一側固定連通有連接管。

10、與現有技術相比，本發明的技術方案具有以下優點：

11、（1）支座上設有可以進行雙形態切換的外殼，外殼可以在封閉狀態下完成對散熱翅片內縫隙處灰塵的清理，外殼在打開狀態下通過阻風板對散熱扇產生的一部分風力進行借用，讓散熱底板出風輔助散熱翅片快速散熱，進行二次散熱輔助加快散熱速度，做到一殼兩用，可以根據實際情況自由切換工作模式，外殼的內部設有集風槽，集風槽用于外殼封閉狀態下可以更好的將散熱扇排出的風引入到通風槽內，外殼關閉狀態下可以與清理管相互連接，連接到一起后，聚集的較大風力就會經過清理管從清理頭內向外噴出，噴出的風力就會帶動旋轉環旋轉，這樣就可以對散熱翅片間隔內的灰塵進行一個無死角式的清理，將灰塵清理干凈，避免長時間使用灰塵堆積較多影響散熱器的整體散熱效果；

12、（2）支座的底部設有散熱底板，在外殼常開的情況下可以通過將阻風板伸縮打開，從而截取一部分的風力，將風力引用后輸送到散熱翅片的底部并且向上排出，相較于風扇靠自身的吸力吸取以及散熱翅片的主動散發，底部的導流可以讓散熱扇的效率更高，散熱翅片的溫度下降的也更快，二次提高散熱器的散熱效果，散熱底板一側的連接管的一側設有阻擋塊，只有外殼上的連通管與之對接的時候才會將連接管打開，當連接管從連通管上脫離后，連通管就會重新變成封閉裝。

技術特征：

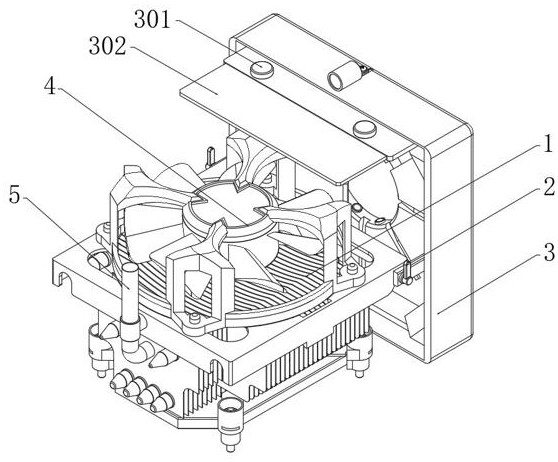

1.一種用于半導體的散熱器，包括支座（8），其特征在于：所述支座（8）的底部設有若干個散熱翅片（1），所述支座（8）的頂部設有散熱扇（4），所述支座（8）正面和背面的一側均轉動設有連接桿（6），所述連接桿（6）的正面貫穿有旋鈕（2），兩個所述連接桿（6）的一側設有輔助結構（3）；

2.根據權利要求1所述的一種用于半導體的散熱器，其特征在于：所述外殼（303）的頂部滑動設有移動塊（305），所述移動塊（305）的頂部貫穿有限位螺絲（306），所述移動塊（305）的一側固定設有活動罩（304），所述活動罩（304）底部的一側開設有通槽，所述通槽與其中一個通風槽（313）相適配。

3.根據權利要求2所述的一種用于半導體的散熱器，其特征在于：所述外殼（303）內壁的底部固定連通有連通管（310），所述外殼（303）內部的死角均固定設有傾斜塊（309），所述外殼（303）內壁的正面和背面均開設有l(wèi)形滑槽（312）。

4.根據權利要求3所述的一種用于半導體的散熱器，其特征在于：所述外殼（303）內壁的頂部固定設有阻風板（302），所述阻風板（302）為伸縮式，所述阻風板（302）頂部的前側和后側均貫穿有固定螺絲（301）。

5.根據權利要求1所述的一種用于半導體的散熱器，其特征在于：所述散熱翅片（1）的內部貫穿有清理管（5），所述支座（8）的一側固定設有穩定架（9），所述穩定架（9）與清理管（5）相適配，所述清理管（5）的外直徑與活動罩（304）的內直徑相同。

6.根據權利要求5所述的一種用于半導體的散熱器，其特征在于：所述清理管（5）的底部呈一字型等距排列有若干個旋轉環（13），所述旋轉環（13）內設有氣孔，所述氣孔與清理管（5）相固定連通，所述旋轉環（13）的外部呈圓周陣列狀固定連通有清理頭（14）。

7.根據權利要求1所述的一種用于半導體的散熱器，其特征在于：所述支座（8）頂部的一側固定設有封堵片（7），所述支座（8）的底部設有散熱底板（10），所述散熱底板（10）的頂部陣列有若干個出風管（11），所述散熱底板（10）的一側固定連通有連接管（12）。

技術總結
本發明涉及半導體散熱器領域，且公開了一種用于半導體的散熱器，包括支座，所述支座的底部設有若干個散熱翅片，所述支座的頂部設有散熱扇，所述支座正面和背面的一側均轉動設有連接桿，所述連接桿的正面貫穿有旋鈕，兩個所述連接桿的一側設有輔助結構，所述輔助結構包括外殼，所述外殼的內部開設有通風槽，所述外殼內壁的一側開設有集風槽，本發明提供的用于半導體的散熱器具有外殼，外殼可以在封閉狀態下完成對散熱翅片內縫隙處灰塵的清理，外殼在打開狀態下通過阻風板對散熱扇產生的一部分風力進行借用，讓散熱底板出風輔助散熱翅片快速散熱，進行二次散熱輔助加快散熱速度，做到一殼兩用，能根據情況自由切換工作模式。

技術研發人員：潘建鋒,應浩軍
受保護的技術使用者：江蘇海鋆自動化技術有限公司
技術研發日：
技術公布日：2025/4/28
