本實用新型涉及電力設備技術領域，具體為一種封閉母排的低壓無功補償裝置。

背景技術：

低壓無功補償裝置是一種用于低壓電網的無償功率補償，以提高電網功率因數，降低線路損耗，改善電能質量。

目前，市場上的低壓無功補償裝置種類比較多，現有的低壓無功補償裝置內部的帶電部分即設備模塊之間的接線端子處是裸露的，操作人員在打開柜體后身體容易接觸到裸露的帶電部分，從而給人的身體以及生命帶來很大的危險，導致安全性能和工作效率降低，需要進一步的對現有的低壓無功補償裝置進行改進。

技術實現要素：

本實用新型的目的在于提供一種封閉母排的低壓無功補償裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種封閉母排的低壓無功補償裝置，包括柜體，所述柜體的前表面開口邊緣通過鉸鏈結構鉸接有柜門，所述柜體的內部通過支撐板結構放置有低壓無功補償設備，所述柜體的前表面開口邊緣側面開設有插接槽，所述插接槽的內部插設有觀察玻璃門結構，所述觀察玻璃門結構的外部邊緣裝設有拉手，所述觀察玻璃門結構的中部開設有安裝口，所述安裝口的內側裝設有橡膠絕緣手套，所述橡膠絕緣手套的腕部為褶皺伸縮管。

優選的，所述支撐板結構的兩側放置于柜體內壁表面的卡接塊上部，且卡接塊為能夠移動固定的結構。

優選的，所述觀察玻璃門結構的內部襯設有防爆金屬網，所述防爆金屬網與柜體的外壁均接地設置。

優選的，所述觀察玻璃門結構與插接槽的內側壁之間加設有輔助滑動的滑輪結構。

與現有技術相比，本實用新型的有益效果是：該封閉母排的低壓無功補償裝置通過采用玻璃門進行工作狀態的觀察，避免裝置裸露的電線觸點將操作人員擊傷，通過在玻璃門表面加設橡膠絕緣手套進行維修操作，避免觸電的同時又兼具封閉、易操作的優點，提高了工作的安全性和效率，滿足了使用的需要。

附圖說明

圖1為本實用新型結構示意圖；

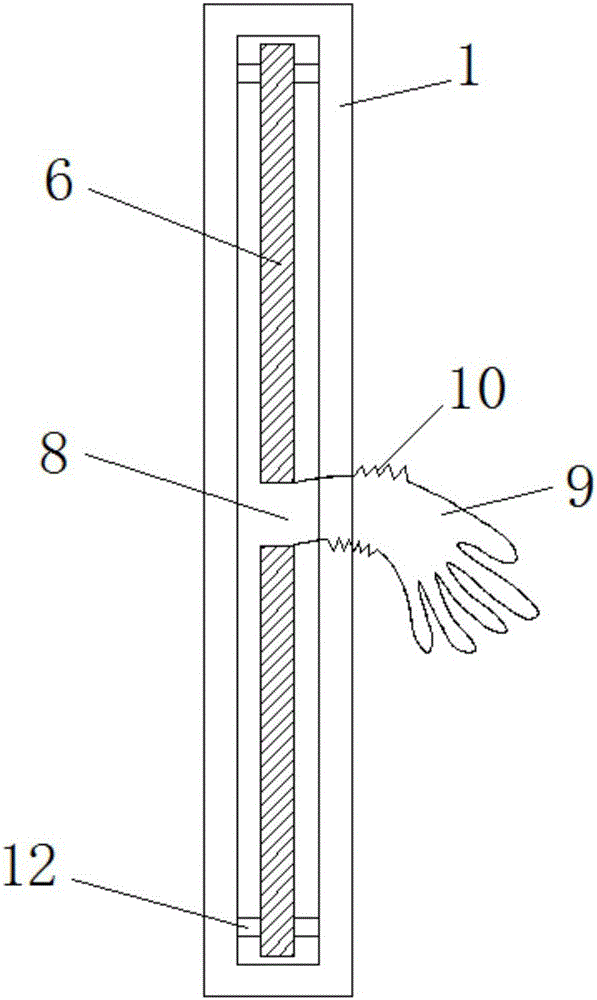

圖2為本實用新型柜體剖面結構示意圖。

圖中：1柜體、2柜門、3支撐板結構、4低壓無功補償設備、5插接槽、6觀察玻璃門結構、7拉手、8安裝口、9橡膠絕緣手套、10褶皺伸縮管、11卡接塊、12滑輪結構。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種封閉母排的低壓無功補償裝置，包括柜體1、柜門2、支撐板結構3、低壓無功補償設備4、插接槽5、觀察玻璃門結構6、拉手7、安裝口8、橡膠絕緣手套9、褶皺伸縮管10、卡接塊11和滑輪結構12，柜體1的前表面開口邊緣通過鉸鏈結構鉸接有柜門2，柜體1的內部通過支撐板結構3放置有低壓無功補償設備4，支撐板結構3的兩側放置于柜體1內壁表面的卡接塊11上部，且卡接塊11為能夠移動固定的結構，便于根據設備高度進行調整，柜體1的前表面開口邊緣側面開設有插接槽5，插接槽5的內部插設有觀察玻璃門結構6，推拉式設計方便啟閉，觀察玻璃門結構6與插接槽5的內側壁之間加設有輔助滑動的滑輪結構12，提高滑動的效率，觀察玻璃門結構6的內部襯設有防爆金屬網，避免玻璃門破裂，防爆金屬網與柜體1的外壁均接地設置，避免發生漏電現象，觀察玻璃門結構6的外部邊緣裝設有拉手7，方便推拉，觀察玻璃門結構6的中部開設有安裝口8，安裝口8的內側裝設有橡膠絕緣手套9，工作時將手插入即可隔著玻璃門進行操作，橡膠絕緣手套9的腕部為褶皺伸縮管10，延長伸長的長度，使得操作更加的便捷。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
