本發明涉及一種音圈電機水冷散熱保護裝置及其使用方法，屬于電機技術領域。

背景技術：

音圈電機是一種新型直接驅動電磁作動器，其工作原理為洛倫茲力原理，即通電導線置于磁場中，便會產生相應的電磁力；改變通電導線電流的大小和極性，就可改變電磁力的大小和方向。音圈電機除了和直線電機一樣可避免旋轉電機驅動中傳動環節存在的間隙、摩擦等不足外，在理論上音圈電機具有無限分辨率、無滯后、高響應、體積小、電流-力特性好、控制簡單方便等優點，更適用于要求高加速度、快速和高精度系統中。音圈電機不需要任何轉換裝置而直接產生推力，可以省去中間轉換機構，不僅簡化了整個裝置或系統，且不用考慮中間環節所引起的機械損耗，同時工作的可靠性得到保證。音圈電機作為新型電磁作動器可顯著提高傳動性能并降低制造成本，因此提高音圈電機的散熱性，開展高性能音圈電機研究成為超精密裝備發展的迫切需要。

技術實現要素：

本發明提供了一種音圈電機水冷散熱保護裝置及其使用方法，以用于解決音圈電機在工作中的發熱問題。

本發明的技術方案是：一種音圈電機水冷散熱保護裝置，包括出水孔3、緊固螺釘4、主進水孔5、固定塊7、陶瓷片8和分進水孔13；

所述線圈芯6通過固定塊7與線圈框1固定在一起，動子線圈9纏繞在線圈芯6上，線圈框1的上下兩側覆蓋陶瓷片8防止熱量傳遞出去，緊固螺釘4穿過下側陶瓷片8上的孔、線圈框1上的安裝定位孔2、上側陶瓷片8的孔與定位銷10連接，定位銷10穿過音圈電機動子底座12上的孔與內六角圓柱頭螺釘11接觸，線圈框1的外側開設有主進水孔5和出水孔3，線圈框1內的一側開設水道，位于水道一側的固定塊7凸起塊旁設有分進水孔13。

所述固定塊7由主面板及凸起塊組成，位于主面板一側面的凸起塊與主面板為一體式結構；其中固定塊7上的凸起塊與線圈框1上的凹槽、線圈芯6上的凹槽配合，實現將線圈芯6通過固定塊7與線圈框1固定在一起。

一種音圈電機水冷散熱保護裝置的使用方法，所述方法步驟如下：

s1、安裝音圈電機水冷散熱保護裝置；

s2、注入的冷卻水從主進水孔5流入水道，經分進水孔13對線圈9進行冷卻，經出水孔3流出，并帶走音圈電機線圈產生的熱量。

本發明的有益效果是：能夠快速的對音圈電機進行冷卻，提高音圈電機的工作效率并能延長音圈電機的使用壽命。

附圖說明

圖1是本發明的整體視圖；

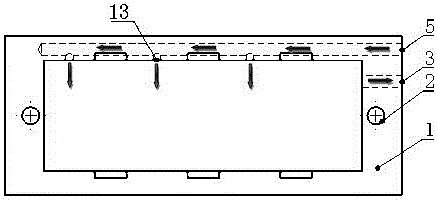

圖2是本發明的水冷散熱時的水流方向示意圖；

圖3是本發明的音圈電機的結構圖；

圖4是本發明的固定塊的等軸測圖；

圖5是本發明的線圈芯的俯視圖；

圖中各標號為：1-線圈框，2-安裝定位孔，3-出水孔，4-緊固螺釘，5-主進水孔，6-線圈芯，7-固定塊，8-陶瓷片，9-動子線圈，10-定位銷，11-內六角圓柱頭螺釘，12-動子底座，13-分進水孔，14-磁力線，15-磁軛，16-永磁體。

具體實施方式

實施例1：如圖1-5所示，一種音圈電機水冷散熱保護裝置，包括出水孔3、緊固螺釘4、主進水孔5、固定塊7、陶瓷片8和分進水孔13；

所述線圈芯6通過固定塊7與線圈框1固定在一起，動子線圈9纏繞在線圈芯6上，線圈框1的上下兩側覆蓋陶瓷片8防止熱量傳遞出去，緊固螺釘4穿過下側陶瓷片8上的孔、線圈框1上的安裝定位孔2、上側陶瓷片8的孔與定位銷10連接，定位銷10穿過音圈電機動子底座12上的孔與內六角圓柱頭螺釘11接觸，線圈框1的外側開設有主進水孔5和出水孔3，線圈框1內的一側開設水道，位于水道一側的固定塊7凸起塊旁設有分進水孔13。

所述固定塊7可以為：由主面板及凸起塊組成，位于主面板一側面的凸起塊與主面板為一體式結構；其中固定塊7上的凸起塊與線圈框1上的凹槽、線圈芯6上的凹槽配合，實現將線圈芯6通過固定塊7與線圈框1固定在一起。

一種音圈電機水冷散熱保護裝置的使用方法，所述方法步驟如下：

s1、安裝音圈電機水冷散熱保護裝置；

s2、注入的冷卻水從主進水孔5流入水道，經分進水孔13對線圈9進行冷卻，經出水孔3流出，并帶走音圈電機線圈產生的熱量。

本發明的工作過程是：

磁軛15及設置在磁軛15之間的永磁體16間產生磁力線14并形成磁場，音圈電機工作時，動子線圈9通電，在磁場的作用下受到洛倫磁力的作用，開始運動。冷卻水經過主進水孔5進入電機動子的線圈框1內的水道，后流經三個分進水孔13對動子線圈9進行冷卻；最后，冷卻水從出水孔3流出，并帶走音圈電機線圈產生的熱量，防止音圈電機熱量向周圍環境擴散。

上面結合附圖對本發明的具體實施方式作了詳細說明，但是本發明并不限于上述實施方式，在本領域普通技術人員所具備的知識范圍內，還可以在不脫離本發明宗旨的前提下作出各種變化。

技術特征：

技術總結
本發明公開了一種音圈電機水冷散熱保護裝置及其使用方法，線圈芯通過固定塊與線圈框固定在一起，動子線圈纏繞在線圈芯上，線圈框的上下兩側覆蓋陶瓷片防止熱量傳遞出去，緊固螺釘穿過下側陶瓷片上的孔、線圈框上的安裝定位孔、上側陶瓷片的孔與定位銷連接，定位銷穿過音圈電機動子底座上的孔與內六角圓柱頭螺釘接觸，線圈框的外側開設有主進水孔和出水孔，線圈框內的一側開設水道，位于水道一側的固定塊凸起塊旁設有分進水孔；注入的冷卻水從主進水孔流入水道，經分進水孔對線圈進行冷卻，經出水孔流出，并帶走音圈電機線圈產生的熱量。本發明能夠快速的對音圈電機進行冷卻，提高音圈電機的工作效率并能延長音圈電機的使用壽命。

技術研發人員：錢俊兵;季傳坤;楊曉京;包麗萍;袁銳波;蔣紅海;何祖順;羅璟
受保護的技術使用者：昆明理工大學
技術研發日：2017.05.22
技術公布日：2017.09.19
