本技術涉及電纜架設，特別是涉及一種市政工程的電纜架設結構。

背景技術：

1、電纜是由一根或多根相互絕緣的導體和外包絕緣保護層制成，將電力或信息從一處傳輸?shù)搅硪惶幍膶?dǎo)線，通常是由幾根或幾組導線(每組至少兩根)絞合而成的類似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層，電纜具有內通電、外絕緣的特征。

2、在電纜的使用過程中，由于季節的變化，炎熱的高溫和寒冷的低溫會對電纜的正常使用產生影響，現有的電纜支架在實際的使用過程中，只為電纜提供了限位固定的作用，在高溫天氣，電纜可能受熱拉長，在低溫天氣電纜或受冷緊繃，此時應對電纜進行一定的緊度調節，以避免天氣對電纜造成損壞，而現有的電纜支架無法實現上述功能

技術實現思路

1、為了克服現有技術的不足，本實用新型提供一種市政工程的電纜架設結構，包括固定座、u形安裝架、液壓缸、拉動架和夾持模塊；所述固定座固定連接u形安裝架；所述固定座頂部固定設有液壓缸，且液壓缸輸出端貫穿u形安裝架一側至u形安裝架內部固定連接拉動架；所述拉動架兩端均活動固定夾持模塊，且兩個夾持模塊之間活動固定。

2、優選的，所述固定座頂部開設有第一安裝槽；所述液壓缸固定在第一安裝槽內部中部；所述液壓缸輸出端滑動貫穿u形安裝架側邊至u形安裝架內部固定連接連接塊；所述連接塊另一邊與拉動架側面固定連接。

3、優選的，在所述固定座底部固定設有擋塊；所述固定座頂部開設有限位滑槽，且在固定座頂部限位滑槽兩側開設有弧形導向槽。

4、優選的，所述夾持模塊包括轉動塊；所述轉動塊一側開設有矩形凹槽；所述拉動架兩端與兩個夾持模塊上面的矩形凹槽互動連接；所述轉動塊側面開設有貫穿整個轉動塊的固定槽，且固定槽與矩形凹槽平行設置；在所述轉動塊上面開設有通孔；在兩個所述夾持模塊上面的通孔之間通過轉軸活動固定，且轉軸延伸至u形安裝架底部，與u形安裝架底部軸承固定。

5、優選的，所述拉動架頂部固定設有限位柱；所述頂部固定設有導向柱。

6、優選的，所述限位滑槽與所述限位柱相配合；所述弧形導向槽與所述導向柱相配合。

7、優選的，在所述轉動塊內部上下兩側均開設有第二安裝槽；每個所述第二安裝槽內部固定設有復位彈簧；每個所述復位彈簧一端與第二安裝槽內壁固定連接；每個所述復位彈簧另一端固定連接伸縮桿，且伸縮桿延伸至內部；每個所述伸縮桿另一端固定設有弧形板；每個所述弧形板內部固定設有彈性片。

8、與現有技術相比，本實用新型能達到的有益效果是：

9、通過設置液壓缸、復位彈簧、弧形板和彈性片，使得電纜放入固定槽內部時，通過上下兩個彈性片的作用，能夠夾緊電纜，能夠使得液壓缸能夠帶動拉動架向后或向前側移動，繼而使得兩個夾持模塊中遠離轉軸的一側向后側或向前側旋轉，使電纜彎曲拉緊或回位松弛的過程中，電纜的移動幅度更加準確，從而更容易實現電纜松緊度的微調，以防止炎熱的高溫或寒冷的低溫會對電纜的正常使用產生影響。

技術特征：

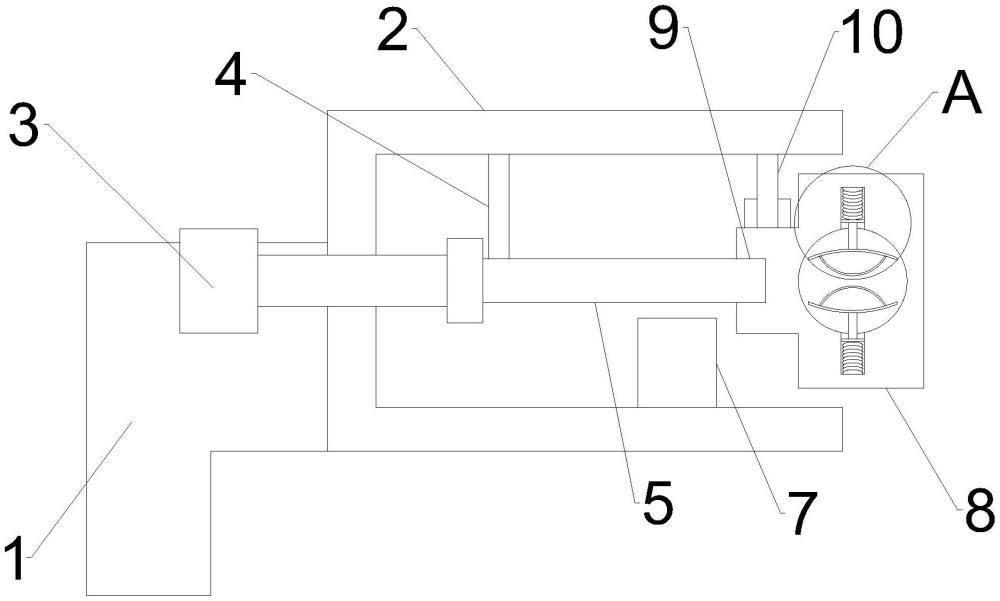

1.一種市政工程的電纜架設結構，包括固定座(1)、u形安裝架(2)、液壓缸(3)、拉動架(5)和夾持模塊(8)；其特征在于：所述固定座(1)固定連接u形安裝架(2)；所述固定座(1)頂部固定設有液壓缸(3)，且液壓缸(3)輸出端貫穿u形安裝架(2)一側至u形安裝架(2)內部固定連接拉動架(5)；所述拉動架(5)兩端均活動固定夾持模塊(8)，且兩個夾持模塊(8)之間活動固定；

2.根據權利要求1所述的一種市政工程的電纜架設結構，其特征在于：在所述固定座(1)底部固定設有擋塊(7)；所述固定座(1)頂部開設有限位滑槽(17)，且在固定座(1)頂部限位滑槽(17)兩側開設有弧形導向槽(18)。

3.根據權利要求2所述的一種市政工程的電纜架設結構，其特征在于：所述夾持模塊(8)包括轉動塊(801)；所述轉動塊(801)一側開設有矩形凹槽(9)；所述拉動架(5)兩端與兩個夾持模塊(8)上面的矩形凹槽(9)互動連接；所述轉動塊(801)側面開設有貫穿整個轉動塊(801)的固定槽(802)，且固定槽(802)與矩形凹槽(9)平行設置；在所述轉動塊(801)上面開設有通孔(804)；在兩個所述夾持模塊(8)上面的通孔(804)之間通過轉軸活動固定，且轉軸延伸至u形安裝架(2)底部，與u形安裝架(2)底部軸承固定。

4.根據權利要求3所述的一種市政工程的電纜架設結構，其特征在于：所述拉動架(5)頂部固定設有限位柱(4)；所述(801)頂部固定設有導向柱(10)。

5.根據權利要求4所述的一種市政工程的電纜架設結構，其特征在于：所述限位滑槽(17)與所述限位柱(4)相配合；所述弧形導向槽(18)與所述導向柱(10)相配合。

6.根據權利要求5所述的一種市政工程的電纜架設結構，其特征在于：在所述轉動塊(801)內部上下兩側均開設有第二安裝槽(12)；每個所述第二安裝槽(12)內部固定設有復位彈簧(13)；每個所述復位彈簧(13)一端與第二安裝槽(12)內壁固定連接；每個所述復位彈簧(13)另一端固定連接伸縮桿(14)，且伸縮桿(14)延伸至固定槽(802)內部；每個所述伸縮桿(14)另一端固定設有弧形板(15)；每個所述弧形板(15)內部固定設有彈性片(16)。

技術總結
本技術公開了一種市政工程的電纜架設結構，包括固定座、U形安裝架、液壓缸、拉動架和夾持模塊；所述固定座固定連接U形安裝架；所述固定座頂部固定設有液壓缸，且液壓缸輸出端貫穿U形安裝架一側至U形安裝架內部固定連接拉動架；所述拉動架兩端均活動固定夾持模塊，且兩個夾持模塊之間活動固定，能夠使得在電纜彎曲拉緊或回位松弛的過程中，電纜的移動幅度更加準確，從而更容易實現電纜松緊度的微調，以防止炎熱的高溫或寒冷的低溫會對電纜的正常使用產生影響。

技術研發人員：張德勝,彭榮,馮浪,郭奕章,趙金鵬
受保護的技術使用者：深圳市金世紀工程實業有限公司
技術研發日：20231211
技術公布日：2025/4/28
